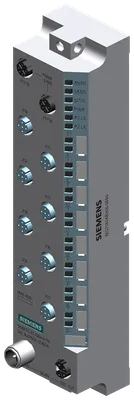

Siemens 6ES7143-6BH00-0BB0

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Siemens 6ES7143-6BH00-0BB0

SIMATIC ET 200eco PN, DIQ 16x 24 V DC/0,5 A/2 A, M12-L, 8x M12, double assignment, giriş tip 3 (IEC 61131), sink giriş (PNP, sinking giriş), giriş delay 0.05..20 ms, source çıkış (PNP,anahtarlama to P potential), substitute value çıkış, channel diagnostics için: wire break at giriş, enkoder güç kaynağı short-circuit, short-circuit at çıkış, prioritized startup, MSI, MSO, MRP, S2 redundancy, I&M0...3, multi-fieldbus, PN IO, Ethernet IP, Modbus TCP, koruma sınıfı IP67 / IP69K

SiemensMFR # 6ES7143-6BH00-0BB0SKU # YLSAQ0HGWGDPODB
HW functional statusFS05
Firmware sürümüV5.1.x
FW update possibleVar
Vendor identification (VendorID)002AH
Device identifier (DeviceID)0306H
I&M dataVar; I&M0 to I&M3
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

SIMATIC ET 200eco PN, DIQ 16x 24 V DC/0,5 A/2 A, M12-L, 8x M12, double assignment, giriş tip 3 (IEC 61131), sink giriş (PNP, sinking giriş), giriş delay 0.05..20 ms, source çıkış (PNP,anahtarlama to P potential), substitute value çıkış, channel diagnostics için: wire break at giriş, enkoder güç kaynağı short-circuit, short-circuit at çıkış, prioritized startup, MSI, MSO, MRP, S2 redundancy, I&M0...3, multi-fieldbus, PN IO, Ethernet IP, Modbus TCP, koruma sınıfı IP67 / IP69K

Siemens 6ES7143-6BH00-0BB0

  • Orijinal ve sertifikalı Siemens ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler
HW functional statusFS05
Firmware sürümüV5.1.x
FW update possibleVar
Vendor identification (VendorID)002AH
Device identifier (DeviceID)0306H
Manufacturer ID according to ODVA (VendorID)04E3H
Device ID according to ODVA (Product code)0FA8H
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
IRTVar
Prioritized startupVar
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V17 veya üstü with HSP 0363
PROFINET from GSD version/GSD revisionGSDML V2.4.x
Multi Fieldbus Configuration Tool (MFCT)from V1.3 SP1
Operating mode
DIVar
CounterYok
DQVar
MSIVar
MSOVar
Besleme gerilimi
power supply according to NEC Class 2 requiredYok
Load voltage 1L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; Against destruction; encoder power supply outputs applied with reversed polarity, loads pick up
Load voltage 2L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; against destruction
Giriş akımı
Akım tüketimi (nominal değer)90 mA; without load
from load voltage 1L+ (unswitched voltage)12 A; Maximum value
from load voltage 2L+, max.12 A; Maximum value
Encoder supply
Number of outputs8
24 V enkoder beslemesi
Short-circuit protectionVar; Group-by-group for 2 channels, electronic
Output current, max.100 mA; per output
Güç kaybı
Güç kaybı, tipik9,7 W
Address space per module
Inputs2 bayt; + 4 bytes for QI information
Outputs2 bayt
Submodules
Number of configurable submodules, max.2
Dijital girişler
Dijital giriş sayısı16; Parameterizable as DIQ
in groups of8
Digital inputs, parameterizableVar
Kaynak/çeken girişP-reading
Input characteristic curve in accordance with IEC 61131, type 3Var
Tüm montaj konumları
— up to 60 °C, max.16
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-3 to +5V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.2,4 mA
Standart girişler için
— ParametrelenebilirVar; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms
Kablo uzunluğu
Ekransız, maks.30 m
Dijital çıkışlar
Dijital çıkış sayısı16; Parameterizable as DIQ
in groups of8; 2 load groups for 8 outputs her biri
Current-sourcingVar
output type acc. to IEC 61131, type 0.5Var
output type acc. to IEC 61131, type 2Var
Short-circuit protectionVar; per channel, electronic
Response threshold, typ.0,5 A: 1 A / 2 A: 3 A
Endüktif kapatma geriliminin sınırlandırılması0,5 A: Type 1L+ (-70 V) / 2 A: Type (-18 V)
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.0,5 A / 2 A
with inductive load, max.0,5 A / 2 A
Lamba yükünde, maks.0,5 A: 5 W / 2 A 10 W
Load resistance range
lower limit0,5 A: 48 ohms / 2 A: 12 ohms
upper limit4 kΩ
Çıkış gerilimi
“1” sinyali için, min.1L+ (-0.8 V) / 2L+ (-0.8 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A / 2 A
for signal "1" permissible range, max.0,5 A / 2 A
“0” sinyali için artık akım, maks.0,1 mA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.0,5 A: 100 µs / 2 A: 150 µs; rated load
“1”den “0”a, maks.0,5 A: 150 µs / 2 A: 2,5 ms; rated load
Parallel switching of two outputs
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.0,5 A: 100 Hz / 2 A: 40 Hz
with inductive load, max.0,5 Hz
Lamba yükünde, maks.1 Hz
Total current of the outputs
Current per group, max.1L+: 2 A / 2L+: 6 A
Current per module, max.8 A
Kablo uzunluğu
Ekransız, maks.30 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Arayüzler
Transmission procedure100BASE-TX
PROFINET arayüz sayısı1
1. Arayüz
Arayüz tipiPROFINET with 100 Mbit/s full duplex (100BASE-TX)
Arayüz tipleri
M12 portVar; 2x M12, 4-pin, D-coded
Port sayısı2
Dahili switchVar
Protokoller
PROFINET IO DeviceVar
Açık IE haberleşmesiVar
Servisler
— IRTVar; 250 µs to 4 ms in 125 µs frame
— Önceliklendirilmiş başlatmaVar
— Paylaşımlı cihazVar
— Paylaşımlı cihazlı IO kontrolcüsü sayısı, maks.2
M12 port
Otomatik anlaşma (autonegotiation)Var
Otomatik çaprazlama (autocrossing)Var
İletim hızı, maks.100 Mbit/s
Protokoller
PROFINET IO protokolünü desteklerVar
PROFIsafeYok
EtherNet/IPVar
Modbus TCPVar
Yedeklilik modu
PROFINET sistem yedekliliği (S2)Var
— on S7-1500R/HVar
— on S7-400HVar
PROFINET sistem yedekliliği (R1)Yok
H-Sync forwardingVar
Ortam yedekliliği
— MRPVar
— MRPDYok
Servisler
— CIP Implicit MessagingVar
— CIP Explicit MessagingVar
— CIP SafetyYok
— Paylaşımlı cihazVar; 2x EtherNet/IP Scanner
— Number of scanners with shared device, max.2
Updating times
— Requested Packet Interval (RPI)2 ms
Yedeklilik modu
— DLR (Device Level Ring)Yok
Address area
— Address space per module, max.20 bayt
— LargeForwardOpen (Class3)Yok
Servisler
— read coils (code=1)Var
— read discrete inputs (code=2)Var
— Read Holding Registers (Code=3)Var
— write single coil (code=5)Var
— write multiple coils (code=15)Var
— Write Multiple Registers (Code=16)Var
— Parameter change by masterYok
— Modbus TCP Security ProtocolYok
Address space per station
— Address space per station, max.20 bayt
— Access-consistent address space2 bayt
Updating time
— I/O request interval2 ms
Connections
— number of connections per device12
Açık IE haberleşmesi
TCP/IPVar; (only EtherNet/IP veya Modbus TCP)
SNMPVar
LLDPVar
ARPVar
Interrupts/diagnostics/status information
Substitute values connectableVar
Alarms
Diagnostic alarmVar; Parameterizable
Maintenance interruptVar; Parameterizable
Hardware interruptVar; Parameterizable
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar
— ParametrelenebilirVar
Wire breakVar; DI, input current < 0,3 mA, per channel
Short-circuitVar; Outputs to M ve P; channel by channel
Short-circuit encoder supplyVar; Per channel group
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
MAINT LED’iVar; Yellow LED
NS LEDVar; green/red LED
MS LEDVar; green/red LED
IO LEDVar; red/green/yellow LEDs
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
For load voltage monitoringVar; green LED
Connection display LINK TX/RXVar; green LED, only link
Potential separation
between the load voltagesVar
between Ethernet and electronicsVar
Potential separation channels
Kanallar arasıVar
Kanallar arası, grup başına8
between the channels and the power supply of the electronics8 channels are non-isolated ve 8 channels are isolated from supply voltage 1L+
tested with
24 V DC circuits707 V DC (type test)
Test voltage for interface, rms value [Vrms]1.500 V; According to IEEE 802,3
Koruma derecesi ve sınıfı
IP koruma sınıfıIP65/67/69K
Standartlar, onaylar, sertifikalar
Suitable for safety-related tripping of standard modulesVar; from FS01
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]63 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]12,7 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]52,8 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-2.65 kg
Highest safety class achievable for safety-related tripping of standard modules
Performance level according to ISO 13849-1PL d
Category according to ISO 13849-1Cat. 3
SIL acc. to IEC 62061SIL 2
Use in hazardous areas
Explosion protection category for gasATEX, UKEX, IECEx, CCCEx for Zone 2
Explosion protection category for dustATEX, UKEX, IECEx, CCCEx for Zone 22
Security
signed firmware updateVar
securely removing dataVar
Çalışma ortam sıcaklığı
min.-40 °C
maks.60 °C
Deniz seviyesine göre çalışma yüksekliği
Ambient air temperature-barometric pressure-altitudeUp to maks. 5.000 m, installation height > 2.000 m additional restrictions
Connection method
Design of electrical connection4/5-pin M12 circular connectors
Design of electrical connection for the inputs and outputsM12, 5-pin, A-coded
Design of electrical connection for supply voltageM12, 4-pin, L-coded
Ölçüler
Genişlik45 mm
Yükseklik200 mm
Derinlik48 mm
Ağırlık
Ağırlık, yaklaşık780 g

Aksesuarlar 77

Siemens 6ES7143-6BH00-0BB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
6ES7194-2CA00-0AA0Aksesuar · Voltage distributor
6ES7194-2KA00-0AA0Aksesuar · Accessories
3RK1901-1PN00Aksesuar
6ES7194-2AC00-0AA0Aksesuar · Connection plug
6ES7194-2AA00-0AA0Aksesuar · Connection plug
6ES7194-2AB00-0AA0Aksesuar · Connection plug
6ES7194-2LH02-1AA0Aksesuar · Power cable
6ES7194-2LH03-1AA0Aksesuar · Power cable
6ES7194-2LH10-1AA0Aksesuar · Power cable
6ES7194-2LH20-1AA0Aksesuar · Power cable
6ES7194-2LH50-1AA0Aksesuar · Power cable
6ES7194-2LN10-1AA0Aksesuar · Power cable
6ES7194-2LN15-1AA0Aksesuar · Power cable
6ES7194-2LH02-0AA0Aksesuar · Bus cable
6ES7194-2LH03-0AA0Aksesuar · Bus cable
6ES7194-2LH10-0AA0Aksesuar · Bus cable
6ES7194-2LH20-0AA0Aksesuar · Bus cable
6ES7194-2LH50-0AA0Aksesuar · Bus cable
6ES7194-2LN10-0AA0Aksesuar · Bus cable
6ES7194-2LN15-0AA0Aksesuar · Bus cable
6ES7194-2LH20-1AC0Aksesuar · Power cable
6ES7194-2LH50-1AC0Aksesuar · Power cable
6ES7194-2LN10-1AC0Aksesuar · Power cable
6ES7194-2LN15-1AC0Aksesuar · Power cable
6ES7194-2LH20-0AC0Aksesuar · Bus cable
6ES7194-2LH50-0AC0Aksesuar · Bus cable
6ES7194-2LN10-0AC0Aksesuar · Bus cable
6ES7194-2LN15-0AC0Aksesuar · Bus cable
6ES7194-2LH03-1AB0Aksesuar · Power cable
6ES7194-2LH10-1AB0Aksesuar · Power cable
6ES7194-2LH20-1AB0Aksesuar · Power cable
6ES7194-2LH50-1AB0Aksesuar · Power cable
6ES7194-2LN10-1AB0Aksesuar · Power cable
6ES7194-2LN15-1AB0Aksesuar · Power cable
6ES7194-2LH03-0AB0Aksesuar · Bus cable
6ES7194-2LH10-0AB0Aksesuar · Bus cable
6ES7194-2LH20-0AB0Aksesuar · Bus cable
6ES7194-2LH50-0AB0Aksesuar · Bus cable
6ES7194-2LN10-0AB0Aksesuar · Bus cable
6ES7194-2LN15-0AB0Aksesuar · Bus cable
6ES7194-2MH02-1AA0Aksesuar · Power cable
6ES7194-2MH03-1AA0Aksesuar · Power cable
6ES7194-2MH10-1AA0Aksesuar · Power cable
6ES7194-2MH20-1AA0Aksesuar · Power cable
6ES7194-2MH50-1AA0Aksesuar · Power cable
6ES7194-2MN10-1AA0Aksesuar · Power cable
6ES7194-2MN15-1AA0Aksesuar · Power cable
6ES7194-2MH02-0AA0Aksesuar · Bus cable
6ES7194-2MH03-0AA0Aksesuar · Bus cable
6ES7194-2MH10-0AA0Aksesuar · Bus cable
6ES7194-2MH20-0AA0Aksesuar · Bus cable
6ES7194-2MH50-0AA0Aksesuar · Bus cable
6ES7194-2MN10-0AA0Aksesuar · Bus cable
6ES7194-2MN15-0AA0Aksesuar · Bus cable
6ES7194-2MH20-1AC0Aksesuar · Power cable
6ES7194-2MH50-1AC0Aksesuar · Power cable
6ES7194-2MN10-1AC0Aksesuar · Power cable
6ES7194-2MN15-1AC0Aksesuar · Power cable
6ES7194-2MH20-0AC0Aksesuar · Bus cable
6ES7194-2MH50-0AC0Aksesuar · Bus cable
6ES7194-2MN10-0AC0Aksesuar · Bus cable
6ES7194-2MN15-0AC0Aksesuar · Bus cable
6ES7194-2MH03-1AB0Aksesuar · Power cable
6ES7194-2MH10-1AB0Aksesuar · Power cable
6ES7194-2MH20-1AB0Aksesuar · Power cable
6ES7194-2MH50-1AB0Aksesuar · Power cable
6ES7194-2MN10-1AB0Aksesuar · Power cable
6ES7194-2MN15-1AB0Aksesuar · Power cable
6ES7194-2MH03-0AB0Aksesuar · Bus cable
6ES7194-2MH10-0AB0Aksesuar · Bus cable
6ES7194-2MH20-0AB0Aksesuar · Bus cable
6ES7194-2MH50-0AB0Aksesuar · Bus cable
6ES7194-2MN10-0AB0Aksesuar · Bus cable
6ES7194-2MN15-0AB0Aksesuar · Bus cable
6ES7194-2LH02-0AD0Aksesuar · Bus cable
6ES7194-2MH02-0AD0Aksesuar · Bus cable
6ES7194-2BA00-0AA0Yedek parça · label

İlgili Ürünler

1FN3003-0PB02-0AA3
Siemens 1FN3003-0PB02-0AA3
Detayları Gör

Siemens

1FN3003-0PB02-0AA3

MFR #1FN3003-0PB02-0AA3

SKU #YLS7ACYY31VH29I

1FN3003-0PB03-0AA3
Siemens 1FN3003-0PB03-0AA3
Detayları Gör

Siemens

1FN3003-0PB03-0AA3

MFR #1FN3003-0PB03-0AA3

SKU #YLSPDCXX5LUPVBP

1FN3003-0PB04-0BA3
Siemens 1FN3003-0PB04-0BA3
Detayları Gör

Siemens

1FN3003-0PB04-0BA3

MFR #1FN3003-0PB04-0BA3

SKU #YLSTLFTLVCKOIMT

1FN3003-0PB05-0BA3
Siemens 1FN3003-0PB05-0BA3
Detayları Gör

Siemens

1FN3003-0PB05-0BA3

MFR #1FN3003-0PB05-0BA3

SKU #YLS6EWIJX1ZRGHO

1FN3050-0TB00-1..0
Siemens 1FN3050-0TB00-1..0
Detayları Gör

Siemens

1FN3050-0TB00-1..0

MFR #1FN3050-0TB00-1..0

SKU #YLS5YVWHSMU6WB7

1FN3050-2NE00-0EA3
Siemens 1FN3050-2NE00-0EA3
Detayları Gör

Siemens

1FN3050-2NE00-0EA3

MFR #1FN3050-2NE00-0EA3

SKU #YLSE7XSY2HLF5EC

1FN3050-2NE00-0FA3
Siemens 1FN3050-2NE00-0FA3
Detayları Gör

Siemens

1FN3050-2NE00-0FA3

MFR #1FN3050-2NE00-0FA3

SKU #YLSMSUG5AP3INVD

1FN3100-0TB00-1..0
Siemens 1FN3100-0TB00-1..0
Detayları Gör

Siemens

1FN3100-0TB00-1..0

MFR #1FN3100-0TB00-1..0

SKU #YLSTD7J4JZ8UCBX

1FN3002-0TK03-1AF0
Detayları Gör

Siemens

1FN3002-0TK03-1AF0

MFR #1FN3002-0TK03-1AF0

SKU #YLS7VTGYJAP381B

1FN3050-1ND00-0HA3
Detayları Gör

Siemens

1FN3050-1ND00-0HA3

MFR #1FN3050-1ND00-0HA3

SKU #YLSJTX7SVU4GFKR

Öne Çıkan Ürünler

CG5EN50SV-150
SMC CG5EN50SV-150
Detayları Gör

SMC

CG5EN50SV-150

MFR #CG5EN50SV-150

SKU #YLST11TLVYPVP7H

CDJ2L16-125Z-B
SMC CDJ2L16-125Z-B
Detayları Gör

SMC

CDJ2L16-125Z-B

MFR #CDJ2L16-125Z-B

SKU #YLS5V0RW2VJJR1A

MXS-AS16L
SMC MXS-AS16L
Detayları Gör

SMC

MXS-AS16L

MFR #MXS-AS16L

SKU #YLSAP0XXFGFSWY6

VFSWDM3546T-5E
Baldor VFSWDM3546T-5E
Detayları Gör

Baldor

VFSWDM3546T-5E

MFR #VFSWDM3546T-5E

SKU #YLSRYYEFOOW6J5E

MGPM25-100Z-XC4
SMC MGPM25-100Z-XC4
Detayları Gör

SMC

MGPM25-100Z-XC4

MFR #MGPM25-100Z-XC4

SKU #YLSH71U0VZZBO5I

NCMC150-0600-X103US
SMC NCMC150-0600-X103US
Detayları Gör

SMC

NCMC150-0600-X103US

MFR #NCMC150-0600-X103US

SKU #YLS468HQT0B65QG

EH22512
Danfoss Aeroquip LLC EH22512
Detayları Gör

Danfoss Aeroquip LLC

EH22512

MFR #EH22512

SKU #YLSRZ91UGVO64DG

AR30-N02E-1Z-B
SMC AR30-N02E-1Z-B
Detayları Gör

SMC

AR30-N02E-1Z-B

MFR #AR30-N02E-1Z-B

SKU #YLSYFNHADE6GRKV

ZCUKQ25-50D
SMC ZCUKQ25-50D
Detayları Gör

SMC

ZCUKQ25-50D

MFR #ZCUKQ25-50D

SKU #YLSQ684QXTNN958

VQ1200-51-Q
SMC VQ1200-51-Q
Detayları Gör

SMC

VQ1200-51-Q

MFR #VQ1200-51-Q

SKU #YLSOVA6N31QD04G

İlgili Aramalar

Siemens 6ES7143-6BH00-0BB0 fiyatSiemens 6ES7143-6BH00-0BB0 teklif alSiemens 6ES7143-6BH00-0BB0 satın al6ES7143-6BH00-0BB0 fiyat6ES7143-6BH00-0BB0 stok durumuSiemens yedek parçaSiemens 6ES7143-6BH00-0BB0 muadilSiemens 6ES7143-6BH00-0BB0 teknik özellikler
