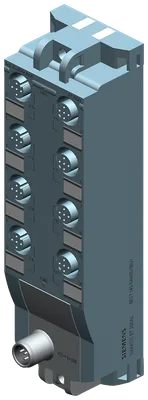

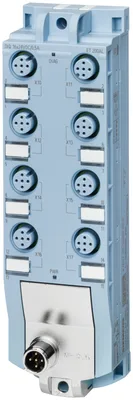

Siemens 6ES7143-5AH00-0BL0
SIMATIC ET 200AL, IO-Link, DIQ 16x24 V DC/0,5 A, 8x M12, koruma sınıfı IP67
Ürün tipi tanımıIO-Link DIQ 16x24VDC/0.5A
HW functional statusFS01
Firmware sürümüV1.0.x
Vendor identification (VendorID)42
Device identifier (DeviceID)229383
IODD fileVar
Ürün Hakkında
SIMATIC ET 200AL, IO-Link, DIQ 16x24 V DC/0,5 A, 8x M12, koruma sınıfı IP67
Siemens 6ES7143-5AH00-0BL0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıIO-Link DIQ 16x24VDC/0.5A
HW functional statusFS01
Firmware sürümüV1.0.x
Vendor identification (VendorID)42
Device identifier (DeviceID)229383
Mühendislik aracı
IODD fileVar
Load voltage 1L+
Nominal değer (DC)24 V; Supply from 1Us+ of the IO-Link master
İzin verilen aralık, alt sınır (DC)18 V
İzin verilen aralık, üst sınır (DC)30 V
Ters polarite korumasıVar; against destruction
Load voltage 2L+
Nominal değer (DC)24 V; Supply from 2UA+ of the IO-Link master
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar; Against destruction; encoder power supply outputs applied with reversed polarity, loads pick up
Giriş akımı
Akım tüketimi (nominal değer)20 mA; without load
from load voltage 2L+, max.4 A; Maximum value
Encoder supply
Number of outputs8; Supply from 2UA+ of the IO-Link master
24 V enkoder beslemesi
Short-circuit protectionVar; per module, electronic
Output current, max.0,7 A; Total current of all encoders (depending on IO-Link master supply via 2UA+)
Güç kaybı
Güç kaybı, tipik4 W
Dijital girişler
Dijital giriş sayısı16; Parameterizable as DIQ
Kaynak/çeken girişP-reading
Input characteristic curve in accordance with IEC 61131, type 3Var
Tüm montaj konumları
— up to 55 °C, max.16
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-3 to +5V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.3 mA
Standart girişler için
— “0”dan “1”e, min.1,2 ms
— “0”dan “1”e, maks.4,8 ms
— at "1" to "0", min.1,2 ms
— at "1" to "0", max.4,8 ms
Kablo uzunluğu
Ekransız, maks.30 m
Dijital çıkışlar
Dijital çıkış sayısı16; Parameterizable as DIQ
Current-sourcingVar
Short-circuit protectionVar; per channel, electronic
Response threshold, typ.0,7 A
Endüktif kapatma geriliminin sınırlandırılması2L+ (-50 V)
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit4 kΩ
Çıkış gerilimi
“1” sinyali için, min.L+ (-0.8 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A
“0” sinyali için artık akım, maks.0,5 mA
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,5 Hz
Lamba yükünde, maks.1 Hz
Total current of the outputs
Current per module, max.4 A
Kablo uzunluğu
Ekransız, maks.30 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
IO-Link
IO-Link protocol 1.1Var
Transmission rate38,4 kBd (COM2)
Cycle time, min.3 ms
Size of process data, input per module2 bayt
Size of process data, output per module2 bayt
Supported IO-Link profilescommon profile
Cable length unshielded, max.20 m
Connection of IO-Link devices
Port type BVar
Interrupts/diagnostics/status information
Substitute values connectableVar; channel by channel, parameterizable
Alarms
Diagnostic alarmVar; Parameterizable
Diagnoses
short-circuitVar; outputs to ground; encoder supply to ground; module by module
Tanılama gösterge LED’i
Channel status displayVar; green LED
for module diagnosticsVar; green/red LED
For load voltage monitoringVar; green LED
Potential separation
between the load voltagesVar
Potential separation channels
Kanallar arasıYok
between the channels and the power supply of the electronicsVar
Isolation
Isolation tested with707 V DC (type test)
Koruma derecesi ve sınıfı
IP koruma sınıfıIP65/67
Çalışma ortam sıcaklığı
min.-30 °C
maks.55 °C
Connection method
Design of electrical connection for the inputs and outputsM12, 5-pin, A-coded
Type of electrical connection for IO-LinkM12, 5-pin, A-coded
Ölçüler
Genişlik45 mm
Yükseklik159 mm
Derinlik40 mm
Ağırlık
Ağırlık, yaklaşık157 g
Aksesuarlar 1
Siemens 6ES7143-5AH00-0BL0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7194-4CA00-0AA0 | Zorunlu ek ürün · Connection module |
