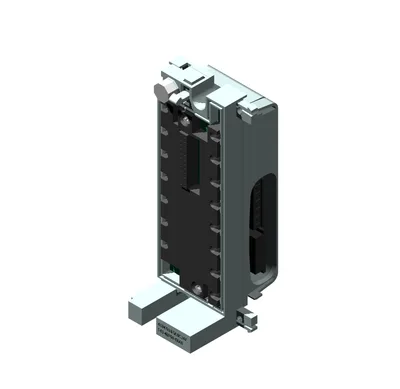

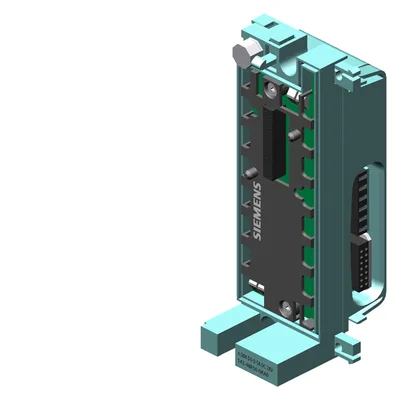

Siemens 6ES7143-4BF50-0AA0
SIMATIC DP, elektronik modülleri için ET 200pro 4 DI/4 DO 24 V DC, 0,5 A modül diagnostics; incl. bus modül, bağlantı modül IO 6ES7194-4..00-0AA0 to be ordered separately
Nominal değer (DC)24 V
Short-circuit protectionVar
Ters polarite korumasıVar
from backplane bus 3.3 V DC, max.20 mA
Short-circuit protectionVar; per module, electronic
up to 55 °C, max.1 A
Ürün Hakkında
SIMATIC DP, elektronik modülleri için ET 200pro 4 DI/4 DO 24 V DC, 0,5 A modül diagnostics; incl. bus modül, bağlantı modül IO 6ES7194-4..00-0AA0 to be ordered separately
Siemens 6ES7143-4BF50-0AA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Load voltage 2L+
Nominal değer (DC)24 V
Short-circuit protectionVar
Ters polarite korumasıVar
Giriş akımı
from load voltage 2L+ (without load), max.20 mA
from backplane bus 3.3 V DC, max.20 mA
Encoder supply
Short-circuit protectionVar; per module, electronic
Çıkış akımı
up to 55 °C, max.1 A
Güç kaybı
Güç kaybı, tipik2 W
Dijital girişler
Dijital giriş sayısı4
Kaynak/çeken girişP-reading
Input characteristic curve in accordance with IEC 61131, type 3Var
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-3 to +5V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.7 mA
Standart girişler için
— “0”dan “1”e, maks.3 ms
— at "1" to "0", max.3 ms
Kablo uzunluğu
Ekransız, maks.30 m
Dijital çıkışlar
Dijital çıkış sayısı4
Current-sourcingVar
output type acc. to IEC 61131, type 0.5Var
Short-circuit protectionVar; per channel, electronic
Response threshold, typ.0,7 A
Endüktif kapatma geriliminin sınırlandırılmasıTyp. (2L+) -47 V
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit4 kΩ
Çıkış gerilimi
“1” sinyali için, min.2L+ (-0,8 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A
“0” sinyali için artık akım, maks.0,5 mA
Parallel switching of two outputs
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,5 Hz
Lamba yükünde, maks.1 Hz
Tüm montaj konumları
— up to 55 °C, max.2 A
Kablo uzunluğu
Ekransız, maks.30 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Diagnoses
Diagnostic information readableVar
Short-circuitVar; Short-circuit of outputs to ground; module by module
Tanılama gösterge LED’i
Status indicator digital input (green)Var
Status indicator digital output (green)Var
Potential separation
between backplane bus and all other circuit componentsVar
Dijital girişlerde potansiyel ayrımı
Kanallar arasıYok
between the channels and backplane busVar
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıYok
between the channels and backplane busVar
Isolation
Isolation tested with707 V DC (type test)
Ölçüler
Genişlik45 mm
Yükseklik130 mm
Derinlik35 mm
Ağırlık
Ağırlık, yaklaşık140 g
Aksesuarlar 7
Siemens 6ES7143-4BF50-0AA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7194-4CB00-0AA0 | Zorunlu ek ürün · Connection module | |
| 6ES7194-4CB10-0AA0 | Zorunlu ek ürün · Connection module | |
| 6ES7194-4CA00-0AA0 | Zorunlu ek ürün · Connection module | |
| 6ES7194-4CA10-0AA0 | Zorunlu ek ürün · Connection module | |
| 6ES7194-4FA00-0AA0 | Zorunlu ek ürün · Connection module | |
| 6ES7194-4EB00-0AA0 | Zorunlu ek ürün · Connection module | |
| 6ES7194-4FB00-0AA0 | Zorunlu ek ürün · Connection module |
