Siemens 6ES7138-6BA01-2BA0 için nasıl fiyat teklifi alabilirim?

Siemens 6ES7138-6BA01-2BA0 için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSPK37HS7YPIB4 ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Siemens 6ES7138-6BA01-2BA0 stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Siemens 6ES7138-6BA01-2BA0 orijinal ve yeni mi?

Evet. Siemens markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Siemens 6ES7138-6BA01-2BA0 teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

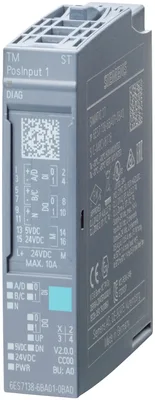

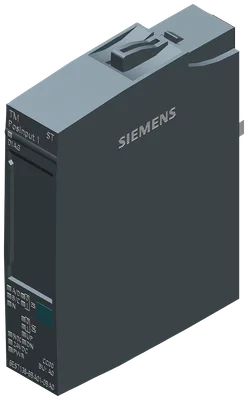

Siemens 6ES7138-6BA01-2BA0

SIMATIC ET 200SP, TM Posinput 1 counter and position decoder module for RS-422 incremental encoder or SSI absolute encoder, 2 DI, 2 DQ, suitable for BU type A0, pack quantity: 10 units

SiemensMFR # 6ES7138-6BA01-2BA0SKU # YLSPK37HS7YPIB4

Ürün tipi tanımıTM PosInput 1

Firmware sürümüV2.0

FW update possibleVar

usable BaseUnitsBU type A0

I&M dataVar; I&M0 to I&M3

Isochronous modeVar

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

SIMATIC ET 200SP, TM Posinput 1 counter and position decoder module for RS-422 incremental encoder or SSI absolute encoder, 2 DI, 2 DQ, suitable for BU type A0, pack quantity: 10 units

Siemens 6ES7138-6BA01-2BA0

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıTM PosInput 1

Firmware sürümüV2.0

FW update possibleVar

usable BaseUnitsBU type A0

Color code for module-specific color-coded labelCC00

Product function

I&M dataVar; I&M0 to I&M3

Isochronous modeVar

Mühendislik aracı

STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V16 veya üstü

STEP 7 configurable/integrated from versionV5.6 (use previous version *6BA00*)

PROFIBUS from GSD version/GSD revisionGSD Revision 5

PROFINET from GSD version/GSD revisionGSDML V2.34

Besleme gerilimi

Nominal değer (DC)24 V

Yük gerilimi L+

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)19,2 V

İzin verilen aralık, üst sınır (DC)28,8 V

Ters polarite korumasıVar

Giriş akımı

Akım tüketimi, maks.75 mA; without load

Encoder supply

Number of outputs2

5 V encoder supply

5 VVar

Short-circuit protectionVar; electronic/thermal

Output current, max.300 mA; Total current of all encoders

24 V enkoder beslemesi

24 VVar; L+ (-0.8 V)

Short-circuit protectionVar; electronic/thermal

Output current, max.300 mA; Total current of all encoders

Güç kaybı

Güç kaybı, tipik1,5 W

Address space per module

Inputs16 bayt; 4 bytes in Fast mode

Outputs12 bayt; 4 bytes for Motion Control, 0 bytes for Fast mode

Donanım yapılandırması

Automatic encodingVar

Mechanical coding elementVar

Type of mechanical coding elementtype B

Dijital girişler

Dijital giriş sayısı2

Digital inputs, parameterizableVar

Input characteristic curve in accordance with IEC 61131, type 3Var

Digital input functions, parameterizable

Gate start/stopVar; only for pulse ve incremental encoders

CaptureVar

SynchronizationVar; only for pulse ve incremental encoders

Freely usable digital inputVar

Giriş gerilimi

Nominal değer (DC)24 V

“0” sinyali için-5... +5 V

“1” sinyali için+11 to +30V

permissible voltage at input, min.-30 V; -5 V continuous, -30 V brief reverse polarity protection

permissible voltage at input, max.30 V

Giriş akımı

for signal "1", typ.2,5 mA

Standart girişler için

— ParametrelenebilirVar; yok / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms

Teknolojik fonksiyonlar için

— ParametrelenebilirVar

Kablo uzunluğu

Ekranlı, maks.1.000 m

Ekransız, maks.600 m

Dijital çıkışlar

Type of digital outputTransistor

Dijital çıkış sayısı2

Digital outputs, parameterizableVar

Short-circuit protectionVar; electronic/thermal

Response threshold, typ.1 A

Endüktif kapatma geriliminin sınırlandırılmasıL+ (-53 V)

Controlling a digital inputVar

Digital output functions, parameterizable

Switching tripped by comparison valuesVar

Freely usable digital outputVar

Çıkışların anahtarlama kapasitesi

Omik yükte, maks.0,5 A; Per digital output

Lamba yükünde, maks.5 W

Load resistance range

lower limit48 Ω

upper limit12 kΩ

Çıkış gerilimi

“1” sinyali için, min.23,2 V; L+ (-0.8 V)

Çıkış akımı

“1” sinyali için nominal değer0,5 A; Per digital output

for signal "1" permissible range, max.0,6 A; Per digital output

for signal "1" minimum load current2 mA

“0” sinyali için artık akım, maks.0,5 mA

Omik yükte çıkış gecikmesi

“0”dan “1”e, maks.50 µs

“1”den “0”a, maks.50 µs

Anahtarlama frekansı

Omik yükte, maks.10 kHz

with inductive load, max.0,5 Hz; Acc. to IEC 60947-5-1, DC-13; observe derating curve

Lamba yükünde, maks.10 Hz

Total current of the outputs

Current per module, max.1 A

Kablo uzunluğu

Ekranlı, maks.1.000 m

Ekransız, maks.600 m

Encoder signals, incremental encoder (symmetrical)

Input voltageRS 422

Input frequency, max.1 MHz

Sayma frekansı, maks.4 MHz; with quadruple evaluation

Cable length, shielded, max.32 m; 1 MHz

Signal filter, parameterizableVar

Incremental encoder with A/B tracks, 90° phase offsetVar

Incremental encoder with A/B tracks, 90° phase offset and zero trackVar

pulse encoderVar

Pulse encoder with directionVar

pulse encoder with one impulse signal per count directionVar

Encoder signals, incremental encoder (asymmetrical)

Input voltage5 V TTL (push-pull encoders only)

Input frequency, max.1 MHz

Sayma frekansı, maks.4 MHz; with quadruple evaluation

Signal filter, parameterizableVar

Incremental encoder with A/B tracks, 90° phase offsetVar

Incremental encoder with A/B tracks, 90° phase offset and zero trackVar

pulse encoderVar

pulse encoder with directionVar

pulse encoder with one impulse signal per count directionVar

Encoder signals, absolute encoder (SSI)

Input signalto RS-422

Telegram length, parameterizable10... 40 bit

Clock frequency, max.2 MHz; 125 kHz, 250 kHz, 500 kHz, 1 MHz, 1,5 MHz veya 2 MHz

Binary codeVar

Gray codeVar

Cable length, shielded, max.320 m; Cable length, RS-422 SSI absolute encoders, Siemens type 6FX2001-5, 24 V supply: 125 kHz, 320 meters shielded, maks.; 250 kHz, 160 meters shielded, maks.; 500 kHz, 60 meters shielded, maks.; 1 MHz, 20 meters shielded, maks. 1,5 MHz, 10 meters shielded, maks.; 2 MHz, 8 meters shielded, maks.

Parity bit, parameterizableVar

Monoflop time16, 32, 48, 64 µs & automatic

MultiturnVar

SingleturnVar

Arayüz tipleri

TTL 5 VVar; push-pull encoders only

RS 422Var

Arayüzler

Number of RS 485 interfaces0

Interrupts/diagnostics/status information

Substitute values connectableVar; Parameterizable

Alarms

Diagnostic alarmVar

Hardware interruptVar

Diagnoses

Monitoring the supply voltageVar

Wire breakVar

Short-circuitVar

A/B transition error at incremental encoderVar

Telegram error at SSI encoderVar

Group errorVar

Tanılama gösterge LED’i

Monitoring of the supply voltage (PWR-LED)Var; green PWR LED

Channel status displayVar; green LED

for module diagnosticsVar; green/red DIAG LED

Status indicator forward counting (green)Var

Status indicator backward counting (green)Var

Entegre fonksiyonlar

CounterVar

Sayıcı sayısı1

Sayma frekansı, maks.4 MHz; with quadruple evaluation

Fast modeVar

Counting functions

Can be used with TO High_Speed_CounterVar; only for pulse ve incremental encoders

Continuous countingVar

Counter response parameterizableVar

Hardware gate via digital inputVar

Software gateVar

Event-controlled stopVar

Synchronization via digital inputVar

Counting range, parameterizableVar

Comparator

— Number of comparators2

— Direction dependencyVar

— Can be changed from user programVar

Position detection

Incremental acquisitionVar

Absolute acquisitionVar

Suitable for S7-1500 Motion ControlVar

Measuring functions

Measuring time, parameterizableVar

Dynamic measurement period adjustmentVar

Number of thresholds, parameterizable2

Measuring range

— Frequency measurement, min.0,04 Hz

— Frequency measurement, max.4 MHz

— Cycle duration measurement, min.0,25 µs

— Cycle duration measurement, max.25 s

Accuracy

— Frequency measurement100 ppm; depending on measuring interval ve signal evaluation

— Cycle duration measurement100 ppm; depending on measuring interval ve signal evaluation

— Velocity measurement100 ppm; depending on measuring interval ve signal evaluation

Potential separation channels

between the channels and backplane busVar

Isolation

Isolation tested with707 V DC (type test)

Standartlar, onaylar, sertifikalar

Suitable for safety functionsYok

Çalışma ortam sıcaklığı

Yatay montaj, min.-30 °C

Yatay montaj, maks.60 °C; Observe derating

Dikey montaj, min.-30 °C

Dikey montaj, maks.50 °C; Observe derating

Deniz seviyesine göre çalışma yüksekliği

Installation altitude above sea level, max.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual

Absolute humidity

dew point, min.-60 °C; suitable for dry room applications

Decentralized operation

to SIMATIC S7-300Var

to SIMATIC S7-400Var

to SIMATIC S7-1200Var

to SIMATIC S7-1500Var

to standard PROFIBUS masterVar

to standard PROFINET controllerVar

Ölçüler

Genişlik15 mm

Yükseklik73 mm

Derinlik58 mm

Ağırlık

Ağırlık, yaklaşık45 g

Aksesuarlar 9

Siemens 6ES7138-6BA01-2BA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
6ES7193-6KC00-3AA0	Yedek parça · spare part
6ES7193-6BP00-2DA0	Zorunlu ek ürün · BaseUnit
6ES7193-6BP00-2BA0	Zorunlu ek ürün · BaseUnit
6ES7193-6BP20-0DA0	Zorunlu ek ürün · BaseUnit
6ES7193-6BP20-0BA0	Zorunlu ek ürün · BaseUnit
6ES7193-6BP00-0DA0	Zorunlu ek ürün · BaseUnit
6ES7193-6BP00-0BA0	Zorunlu ek ürün · BaseUnit
6ES7193-6BP20-2BA0	Zorunlu ek ürün · BaseUnit
6ES7193-6BP20-2DA0	Zorunlu ek ürün · BaseUnit
