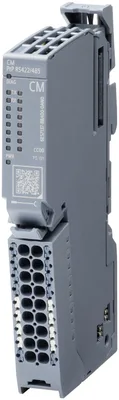

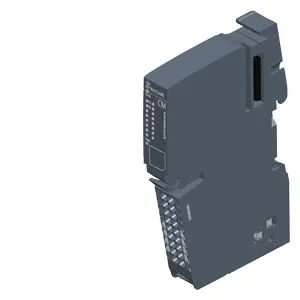

Siemens 6ES7137-8BA00-0AN0
SIMATIC ET 200BL CM PTP communications modül için serial bağlantı RS-422 ve RS-485 Freeport, Modbus RTU master, cihaz, max. 115,2 Kbps, renk code CC00
Ürün tipi tanımıCM PtP RS422/485
HW functional statusfrom FS01
Firmware sürümüV1.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Ürün Hakkında
SIMATIC ET 200BL CM PTP communications modül için serial bağlantı RS-422 ve RS-485 Freeport, Modbus RTU master, cihaz, max. 115,2 Kbps, renk code CC00
Siemens 6ES7137-8BA00-0AN0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıCM PtP RS422/485
HW functional statusfrom FS01
Firmware sürümüV1.0
FW update possibleVar
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V18 veya üstü; MicroWin V3.0 veya üstü; Configuration in ES via GSDML;
PROFINET from GSD version/GSD revisionGSDML V2.45
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
external protection for power supply linesVar; 24 V DC/10 A miniature circuit breaker with type B veya C tripping characteristic
Giriş akımı
Akım tüketimi (nominal değer)30 mA
Akım tüketimi, maks.35 mA
Current carrying capacity
For P1 and P2 bus, max.10 A
Güç kaybı
Güç kaybı, tipik0,7 W
Address space per module
Address space per module, max.8 bayt; performance mode: 32 bayt
Inputs8 bayt; performance mode: 32 bayt
Outputs0 bayt; performance mode: 32 bayt
Formation of potential groups
support of potential groupsVar
New potential groupYok
Potential group continued from the leftVar
Arayüz tipleri
RS 485Var
RS 422Var
RS 232Yok
Design of the connectionPush-in terminal
RS 485
İletim hızı, maks.115,2 kbit/s
Cable length, max.600 m; 250 m to 600 m, depending on transmission speed
RS 422
İletim hızı, maks.115,2 kbit/s
Cable length, max.600 m; 250 m to 600 m, depending on transmission speed
4-wire full duplex connectionVar
4-wire multipoint connectionYok
Freeport
— Telegram length, max.1 kB; performance mode: receive data maks. 24 bayt ve send data maks. 30 bayt
— Bits per character7 veya 8
— Number of stop bits1 veya 2 bit
— ParityYok, even, odd, always 1, always 0, any
Modbus RTU master
— Address area1 to 247, extended 1 to 65535
— max. number of devices32
Modbus RTU device
— Address area1 to 247, extended 1 to 65535
Telegram buffer
Buffer memory for telegrams2 kB
Number of telegrams which can be buffered255
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Hardware interruptYok
Diagnoses
Wire breakVar
Tanılama gösterge LED’i
for module diagnosticsVar; green/red DIAG LED
Receive RxDVar; green LED
Transmit TxDVar; green LED
Potential separation
between backplane bus and interfaceVar
Isolation
Isolation tested with500 V AC/707 V DC, type test
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]16,8 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]3,56 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]13,6 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.337 kg
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see ET 200BL system manual
Terminals
Conductor cross-section, min.0,14 mm²; follow detailed information in System manual of ET 200BL
Conductor cross-section, max.2,5 mm²; follow detailed information in System manual of ET 200BL
Ölçüler
Genişlik15 mm
Yükseklik117 mm
Derinlik74 mm
Ağırlık
Ağırlık, yaklaşık84 g
