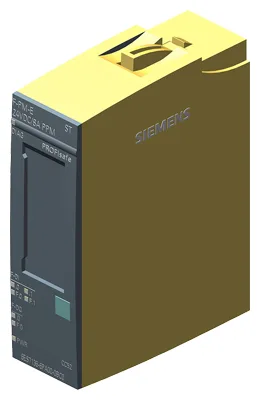

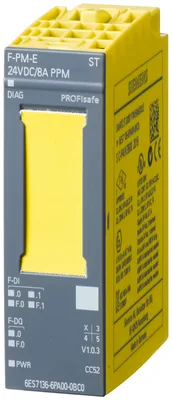

Siemens 6ES7136-6PA00-0BC0
SIMATIC DP, güç M. F-PM-E PPM PROFIsafe, için ET 200SP; 24 V DC safe shutdown of DQ ve F-DQ en çok PL D/SIL2 veya PL E/SIL3 2 için safe dig. giriş 1 için safe dig. çıkış PPM
Ürün tipi tanımıF-PM-E 24 V DC/8 A PPM ST
usable BaseUnitsBU type C0
I&M dataVar; I&M0 to I&M3
PROFINET from GSD version/GSD revisionV2.31
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
Ürün Hakkında
SIMATIC DP, güç M. F-PM-E PPM PROFIsafe, için ET 200SP; 24 V DC safe shutdown of DQ ve F-DQ en çok PL D/SIL2 veya PL E/SIL3 2 için safe dig. giriş 1 için safe dig. çıkış PPM
Siemens 6ES7136-6PA00-0BC0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıF-PM-E 24 V DC/8 A PPM ST
usable BaseUnitsBU type C0
Color code for module-specific color-coded labelCC52
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV12
STEP 7 configurable/integrated from versionV5.5 SP3 / -
PROFINET from GSD version/GSD revisionV2.31
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)75 mA; without load
Akım tüketimi, maks.21 mA; From the backplane bus
Çıkış gerilimi
Nominal değer (DC)24 V
Encoder supply
Number of outputs2
Short-circuit protectionVar; Electronic (response threshold 0,7 A to 2,1 A)
Çıkış akımı
up to 60 °C, max.0,3 A
24 V enkoder beslemesi
24 VVar; min. L+ (-1.5 V)
Short-circuit protectionVar
Output current, max.600 mA; Total current of all encoders
Power
Power consumption from the backplane bus70 mW
Güç kaybı
Güç kaybı, tipik5 W
Address space per module
Inputs7 bayt
Outputs5 bayt
Donanım yapılandırması
Automatic encodingVar
Electronic coding element type FVar
Dijital girişler
Dijital giriş sayısı2
Kaynak/çeken girişVar; P-reading
Input characteristic curve in accordance with IEC 61131, type 1Var
Giriş gerilimi
Type of input voltageDC
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için+15 to +30 V
Giriş akımı
for signal "1", typ.3,7 mA
Standart girişler için
— ParametrelenebilirVar
— “0”dan “1”e, min.0,4 ms
— “0”dan “1”e, maks.20 ms
— at "1" to "0", min.0,4 ms
— at "1" to "0", max.20 ms
Teknolojik fonksiyonlar için
— ParametrelenebilirYok
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.500 m
Dijital çıkışlar
Dijital çıkış sayısı1
Digital outputs, parameterizableVar
Short-circuit protectionVar
Response threshold, typ.> 14,8 A
Open-circuit detectionVar
Response threshold, typ.8 mA
Overload protectionVar
Response threshold, typ.8,8 A
Endüktif kapatma geriliminin sınırlandırılmasıMaks. -1.5 V
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.8 A
Lamba yükünde, maks.100 W
Load resistance range
lower limit3 Ω
upper limit2.000 Ω
Çıkış gerilimi
“1” sinyali için, min.24 V; L+ (-0.5 V)
Çıkış akımı
“1” sinyali için nominal değer8 A
“0” sinyali için artık akım, maks.1,5 mA; PP-switching: maks. 1,5 mA; PM-switching: maks. 1 mA
Anahtarlama frekansı
Omik yükte, maks.10 Hz; Symmetrical
with inductive load, max.0,1 Hz; according to IEC 60947-5-1, DC-13, symmetrical
Lamba yükünde, maks.4 Hz; Symmetrical
Total current of the outputs
Current per channel, max.8 A; note derating data in the manual
Current per module, max.8 A; note derating data in the manual
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.500 m
Interrupts/diagnostics/status information
Diagnostics functionVar; See Chapter "Alarms/diagnostic messages" in the manual
Substitute values connectableYok
Alarms
Diagnostic alarmVar
Hardware interruptYok
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Suitable for safety functionsVar
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]88,3 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]13,1 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]76,6 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-1.37 kg
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1PLe
SIL acc. to IEC 61508SIL 3
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL2< 2.00E-04
— Low demand mode: PFDavg in accordance with SIL3< 2.00E-05
— High demand/continuous mode: PFH in accordance with SIL2< 1.00E-08 1/h
— High demand/continuous mode: PFH in accordance with SIL3< 1.00E-09 1/h
Çalışma ortam sıcaklığı
Yatay montaj, min.0 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.0 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.4.000 m; restrictions for installation altitudes > 2.000 m, see ET 200SP System Manual

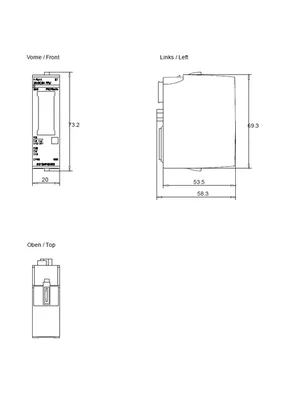

Ölçüler
Genişlik20 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık70 g
Aksesuarlar 3
Siemens 6ES7136-6PA00-0BC0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6BP20-0DC0 | Aksesuar · BaseUnit | |
| 6ES7193-6EF00-1AA0 | Yedek parça · spare part | |
| 6ES7193-6BP20-0DC0 | Zorunlu ek ürün · BaseUnit |
