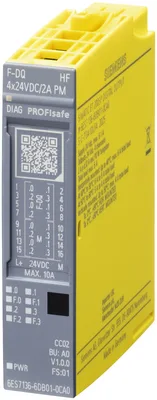

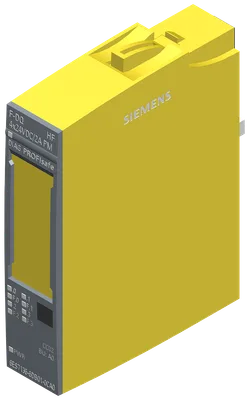

Siemens 6ES7136-6DB01-0CA0
SIMATIC DP, elektronik modül ET 200SP, F-DQ 4x24VDC/2A PM HF, 15 mm genişlik, en çok PL e (ISO 13849), en çok SIL 3 (IEC 61508)
Ürün tipi tanımıF-DQ 4x 24 V DC/2 A PM HF
FW update possibleVar
usable BaseUnitsBU type A0
I&M dataVar; I&M0 to I&M3
PROFINET from GSD version/GSD revisionGSDML V2.45
Reparameterization possible in RUNYok
Ürün Hakkında
SIMATIC DP, elektronik modül ET 200SP, F-DQ 4x24VDC/2A PM HF, 15 mm genişlik, en çok PL e (ISO 13849), en çok SIL 3 (IEC 61508)
Siemens 6ES7136-6DB01-0CA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıF-DQ 4x 24 V DC/2 A PM HF
FW update possibleVar
usable BaseUnitsBU type A0
Color code for module-specific color-coded labelCC01
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV20 with HSP 470
STEP 7 configurable/integrated from versionas 6ES7136-6DB00-0CA0
PROFINET from GSD version/GSD revisionGSDML V2.45
CiR - Configuration in RUN
Reparameterization possible in RUNYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
power supply according to NEC Class 2 requiredYok
Giriş akımı
Akım tüketimi (nominal değer)30 mA; without load
Akım tüketimi, maks.100 mA; without load
Çıkış gerilimi
Nominal değer (DC)24 V
Power
Power consumption from the backplane bus70 mW
Güç kaybı
Güç kaybı, tipik3 W
Address space per module
Inputs6 bayt; S7-300/400F CPU, 6 bayt
Outputs6 bayt; S7-300/400F CPU, 4 bayt
Donanım yapılandırması
Automatic encodingVar
Electronic coding element type FVar
Dijital çıkışlar
Type of digital outputTransistor
Dijital çıkış sayısı4
Digital outputs, parameterizableVar
output type acc. to IEC 61131, type 2Var
Short-circuit protectionVar
Response threshold, typ.> 3,3 A
Open-circuit detectionVar
Response threshold, typ.8 mA
Overload protectionVar
Response threshold, typ.3 A
Endüktif kapatma geriliminin sınırlandırılmasısourcing output: -39 V DC in relation to 2M, sinking output: +47 V DC in relation to 2M
Controlling a digital inputVar; digital output, according to IEC 61131-2, type 2
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.2 A
with inductive load, max.2 A
Lamba yükünde, maks.10 W
Load resistance range
lower limit12 Ω
upper limit2.000 Ω
Çıkış gerilimi
“1” sinyali için, min.24 V; L+ (-0.5 V)
Çıkış akımı
“1” sinyali için nominal değer2 A
“0” sinyali için artık akım, maks.0,5 mA
Anahtarlama frekansı
Omik yükte, maks.30 Hz; Symmetrical
with inductive load, max.0,1 Hz; according to IEC 60947-5-1, DC-13, symmetrical
with capacitive load, max.30 Hz; observe chapter "Switching of capacitive loads" in the manual
Lamba yükünde, maks.10 Hz; Symmetrical
Total current of the outputs
Current per channel, max.2 A; note derating data in the manual
Current per module, max.6 A; note derating data in the manual
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.500 m
Interrupts/diagnostics/status information
Diagnostics functionVar; See Chapter "Alarms/diagnostic messages" in the manual
Substitute values connectableYok
Alarms
Diagnostic alarmVar
Hardware interruptYok
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Siemens Eco Profile (SEP)Siemens EcoTech
Suitable for safety functionsVar
Ekolojik ayak izi
Çevresel ürün beyanıVar; type II acc. to ISO 14021
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]52 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]6,8 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]45,8 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.628 kg
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1PLe
Category according to ISO 13849-1Cat. 4
SIL acc. to IEC 61508SIL 3
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL2< 2.00E-04
— Low demand mode: PFDavg in accordance with SIL3< 2.00E-05
— High demand/continuous mode: PFH in accordance with SIL2< 1.00E-08 1/h
— High demand/continuous mode: PFH in accordance with SIL3< 1.00E-09 1/h
Çalışma ortam sıcaklığı
Yatay montaj, min.0 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.0 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.4.000 m; restrictions for installation altitudes > 2.000 m, see ET 200SP system manual
Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık30 g
