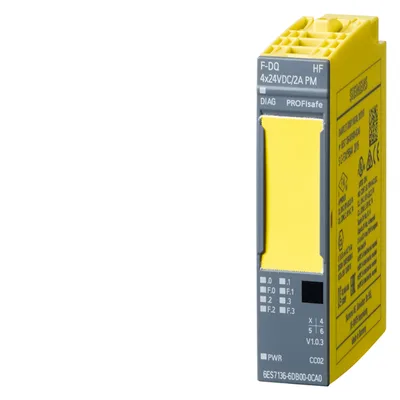

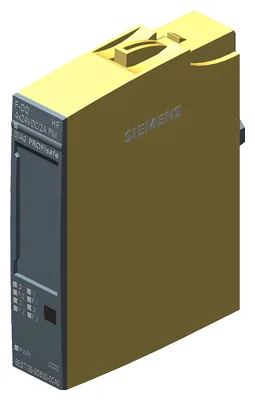

Siemens 6ES7136-6DB00-0CA0
SIMATIC DP, Electronics module for ET 200SP, F-DQ 4X24 V DC/2A, 15 mm width, up to PL E (ISO 13849) up to SIL 3 (IEC 61508)
Ürün tipi tanımıF-DQ 4x24VDC/2A PM HF
usable BaseUnitsBU type A0
I&M dataVar; I&M0 to I&M3
PROFINET from GSD version/GSD revisionV2.31
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
Ürün Hakkında
SIMATIC DP, Electronics module for ET 200SP, F-DQ 4X24 V DC/2A, 15 mm width, up to PL E (ISO 13849) up to SIL 3 (IEC 61508)
Siemens 6ES7136-6DB00-0CA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıF-DQ 4x24VDC/2A PM HF
usable BaseUnitsBU type A0
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV12
STEP 7 configurable/integrated from versionV5.5 SP3 / -
PROFINET from GSD version/GSD revisionV2.31
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
power supply according to NEC Class 2 requiredYok
Giriş akımı
Akım tüketimi (nominal değer)75 mA; without load
Akım tüketimi, maks.21 mA; From the backplane bus
Çıkış gerilimi
Nominal değer (DC)24 V
Power
Power consumption from the backplane bus70 mW
Güç kaybı
Güç kaybı, tipik4 W
Address space per module
Inputs5 bayt
Outputs5 bayt
Donanım yapılandırması
Automatic encodingVar
Electronic coding element type FVar
Dijital çıkışlar
Type of digital outputTransistor
Dijital çıkış sayısı4
Digital outputs, parameterizableVar
Short-circuit protectionVar
Response threshold, typ.> 3,3 A
Open-circuit detectionVar
Response threshold, typ.8 mA
Overload protectionVar
Response threshold, typ.2,9 A
Endüktif kapatma geriliminin sınırlandırılmasıTyp. -2x 47 V
Controlling a digital inputVar; digital output, according to IEC 61131-2, type 2
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.2 A
Lamba yükünde, maks.10 W
Load resistance range
lower limit12 Ω
upper limit2.000 Ω
Çıkış gerilimi
“1” sinyali için, min.24 V; L+ (-0.5 V)
Çıkış akımı
“1” sinyali için nominal değer2 A
“0” sinyali için artık akım, maks.0,5 mA
Anahtarlama frekansı
Omik yükte, maks.30 Hz; Symmetrical
with inductive load, max.0,1 Hz; according to IEC 60947-5-1, DC-13, symmetrical
Lamba yükünde, maks.10 Hz; Symmetrical
Total current of the outputs
Current per channel, max.2 A; note derating data in the manual
Current per module, max.6 A; note derating data in the manual
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.500 m
Interrupts/diagnostics/status information
Diagnostics functionVar; See Chapter "Alarms/diagnostic messages" in the manual
Substitute values connectableYok
Alarms
Diagnostic alarmVar
Hardware interruptYok
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Suitable for safety functionsVar
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]88,3 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]13,1 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]76,6 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-1.37 kg
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1PLe
SIL acc. to IEC 61508SIL 3
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL2< 2.00E-04
— Low demand mode: PFDavg in accordance with SIL3< 2.00E-05
— High demand/continuous mode: PFH in accordance with SIL2< 1.00E-08 1/h
— High demand/continuous mode: PFH in accordance with SIL3< 1.00E-09 1/h
Çalışma ortam sıcaklığı
Yatay montaj, min.0 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.0 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.4.000 m; Restrictions for installation altitudes > 2.000 m, see manual

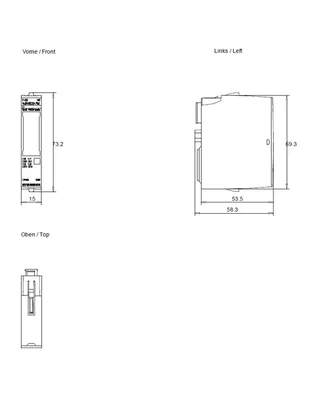

Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık57 g
Aksesuarlar 13
Siemens 6ES7136-6DB00-0CA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6BP20-0DA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP00-0BA0 | Aksesuar · BaseUnit | |
| 6ES7193-6EF00-1AA0 | Yedek parça · spare part | |
| 6ES7193-6BP20-2DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-2DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0BA0 | Zorunlu ek ürün · BaseUnit |
