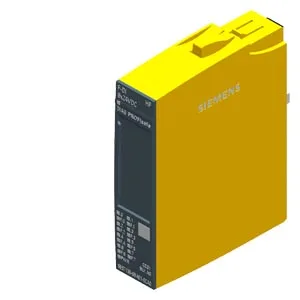

Siemens 6ES7136-6BA01-0CA0
SIMATIC DP, electronic module for ET 200SP, F-DI 8x 24 V DC HF, 15 mm width, up to PLe (ISO 13849-1)/ SIL3 (IEC 61508)
Ürün tipi tanımıF-DI 8x24VDC HF
HW functional status04 ve 12
Firmware sürümüV3.0
FW update possibleVar
usable BaseUnitsBU type A0
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC DP, electronic module for ET 200SP, F-DI 8x 24 V DC HF, 15 mm width, up to PLe (ISO 13849-1)/ SIL3 (IEC 61508)
Siemens 6ES7136-6BA01-0CA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıF-DI 8x24VDC HF
HW functional status04 ve 12
Firmware sürümüV3.0
FW update possibleVar
usable BaseUnitsBU type A0
Color code for module-specific color-coded labelCC01
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSIMATIC Safety V20 ve V21 veya üstü with HSP 0484
STEP 7 configurable/integrated from versionas 6ES7136-6BA00-0CA0
PROFINET from GSD version/GSD revisionGSDML V2.45
Operating mode
DIVar
CounterVar; pulse counting, standstill ve speed monitoring
CiR - Configuration in RUN
Reparameterization possible in RUNYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
power supply according to NEC Class 2 requiredYok
Giriş akımı
Akım tüketimi, maks.40 mA; without load
Encoder supply
Number of outputs8
24 V enkoder beslemesi
24 VVar; min. L+ (-1.5 V)
Short-circuit protectionVar; Electronic (response threshold 0,7 A to 1,8 A)
Output current per channel, max.300 mA
Output current per module, max.800 mA; Total current of all encoders
Güç kaybı
Güç kaybı, tipik2 W
Address space per module
Inputs7 bayt; S7-300/400F CPU, 6 bayt
Outputs5 bayt; S7-300/400F CPU, 4 bayt
Donanım yapılandırması
Automatic encodingVar
Electronic coding element type FVar
Dijital girişler
Dijital giriş sayısı8
Digital inputs, parameterizableVar
Kaynak/çeken girişVar; P-reading
Input characteristic curve in accordance with IEC 61131, type 1Var
Digital input functions, parameterizable
CounterVar
— Number, max.1
— Counting frequency, max.500 Hz
— Counting direction up/downVar
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için+15 to +30 V
Giriş akımı
for signal "1", typ.3,7 mA
Standart girişler için
— ParametrelenebilirVar
— “0”dan “1”e, min.0,4 ms
— “0”dan “1”e, maks.20 ms
— at "1" to "0", min.0,4 ms
— at "1" to "0", max.20 ms
Teknolojik fonksiyonlar için
— ParametrelenebilirYok
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.500 m
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Hardware interruptYok
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Siemens Eco Profile (SEP)Siemens EcoTech
Suitable for safety functionsVar
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]52 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]6,8 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]45,8 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.628 kg
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1PLe
Category according to ISO 13849-1Cat. 4
SIL acc. to IEC 61508SIL 3
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL3< 2.00E-05
— High demand/continuous mode: PFH in accordance with SIL3< 1.00E-09 1/h
Çalışma ortam sıcaklığı
Yatay montaj, min.0 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.0 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.4.000 m; restrictions for installation altitudes > 2.000 m, see ET 200SP system manual
Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık29 g
Aksesuarlar 13
Siemens 6ES7136-6BA01-0CA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6EH00-1AA0 | Yedek parça · spare part | |
| 6ES7193-6BP00-2DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP40-0DA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP40-0BA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0DA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0BA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2DA0 | Zorunlu ek ürün · BaseUnit |
