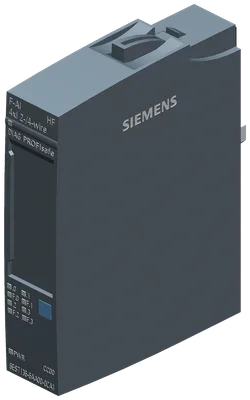

Siemens 6ES7136-6AA00-0CA1
SIMATIC DP, elektronik modül ET 200SP, F-AI 4xI0(4)..20 mA HF fail-safe analog giriş en çok PL e (ISO 13849) en çok SIL 3 (IEC 61508)
Ürün tipi tanımıF-AI 4xI 0(4)..20mA 2-/4-wire HF
FW update possibleVar
usable BaseUnitsBU type A0, A1
I&M dataVar; I&M0 to I&M3
Reparameterization possible in RUNYok
Calibration possible in RUNYok
Ürün Hakkında
SIMATIC DP, elektronik modül ET 200SP, F-AI 4xI0(4)..20 mA HF fail-safe analog giriş en çok PL e (ISO 13849) en çok SIL 3 (IEC 61508)
Siemens 6ES7136-6AA00-0CA1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıF-AI 4xI 0(4)..20mA 2-/4-wire HF
FW update possibleVar
usable BaseUnitsBU type A0, A1
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV15 with HSP 203
CiR - Configuration in RUN
Reparameterization possible in RUNYok
Calibration possible in RUNYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
power supply according to NEC Class 2 requiredYok
Giriş akımı
Akım tüketimi (nominal değer)0,38 A
Akım tüketimi, maks.0,4 A
24 V enkoder beslemesi
24 VVar; min. L+ (-1.5 V)
Short-circuit protectionVar
Output current, max.300 mA; toplam current of all encoders/channels
Power
Power consumption from the backplane bus70 mW
Güç kaybı
Güç kaybı, tipik2 W
Address space per module
Inputs14 bayt; S7-300/400F CPU, 13 bayt
Outputs5 bayt; S7-300/400F CPU, 4 bayt
Donanım yapılandırması
Automatic encodingVar
Electronic coding element type FVar
Analog girişler
Analog giriş sayısı4
For current measurement4
permissible input current for current input (destruction limit), max.35 mA
Input ranges (rated values), currents
0 … 20 mAVar
— Input resistance (0 to 20 mA)125 Ω
4 mA to 20 mAVar
— Input resistance (4 mA to 20 mA)125 Ω
Kablo uzunluğu
Ekranlı, maks.1.000 m
Analog value generation for the inputs
Measurement principleSigma Delta
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit
Entegrasyon süresi, parametrelenebilirVar
Integration time (ms)20 / 16,667
Interference voltage suppression for interference frequency f1 in Hz50 / 60 Hz
Smoothing of measured values
Number of smoothing levels7
parameterizableVar
Step: NoneVar; 1x conversion cycle time
Step: lowVar; 2x / 4x conversion cycle time
Step: MediumVar; 8x / 16x conversion cycle time
Step: HighVar; 32x / 64x conversion cycle time
Connection of signal encoders
for current measurement as 2-wire transducerVar
— Burden of 2-wire transmitter, max.650 Ω
for current measurement as 4-wire transducerVar
Errors/accuracies
Linearity error (relative to input range), (+/-)0,1 %
Temperature error (relative to input range), (+/-)0,023 %/K
Repeat accuracy in steady state at 25 °C (relative to input range), (+/-)0,1 %
Operational error limit in overall temperature range
Current, relative to input range, (+/-)2 %
Basic error limit (operational limit at 25 °C)
Current, relative to input range, (+/-)0,1 %
Interference voltage suppression for f = n x (f1 +/- 1 %), f1 = interference frequency
Series mode interference (peak value of interference < rated value of input range), min.40 dB
Common mode interference, min.70 dB
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Limit value alarmYok
Diagnoses
Monitoring the supply voltageVar
Wire breakVar
Short-circuitVar
Tanılama gösterge LED’i
RUN LEDVar; green LED
ERROR LED’iVar; red LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar
Permissible potential difference
between the inputs (UCM)10 Vpp
Isolation
Isolation tested with707 V DC (type test)
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]88,3 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]13,1 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]76,6 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-1.37 kg
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1PLe
Category according to ISO 13849-1Cat. 4
SIL acc. to IEC 61508SIL 3
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL3< 5.00E-05
— High demand/continuous mode: PFH in accordance with SIL3< 1.00E-09 1/h
Çalışma ortam sıcaklığı
Yatay montaj, min.0 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.0 °C
Dikey montaj, maks.50 °C
Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık48 g
Aksesuarlar 13
Siemens 6ES7136-6AA00-0CA1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6EF00-1AA0 | Yedek parça · spare part | |
| 6ES7193-6BP00-2DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6AG2193-6BP20-4DA0 | Zorunlu ek ürün · BaseUnit | |
| 6AG2193-6BP20-4BA0 | Zorunlu ek ürün · BaseUnit | |
| 6AG2193-6BP00-4DA0 | Zorunlu ek ürün · BaseUnit | |
| 6AG2193-6BP00-4BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2DA0 | Zorunlu ek ürün · BaseUnit |
