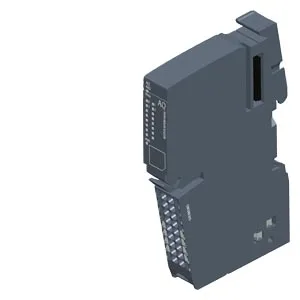

Siemens 6ES7135-8FD00-0AN0
SIMATIC ET 200BL, analog çıkış modül, AQ 4xU, modül diagnostics, 16 bit, packing ünite: 1 ünite, renk code CC00
Ürün tipi tanımıAQ 4xU
HW functional statusfrom FS01
Firmware sürümüV1.0.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Ürün Hakkında
SIMATIC ET 200BL, analog çıkış modül, AQ 4xU, modül diagnostics, 16 bit, packing ünite: 1 ünite, renk code CC00
Siemens 6ES7135-8FD00-0AN0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıAQ 4xU
HW functional statusfrom FS01
Firmware sürümüV1.0.0
FW update possibleVar
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Output range scalableYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V18 veya üstü; MicroWin V3.0 veya üstü; Configuration in ES via GSDML;
PROFINET from GSD version/GSD revisionGSDML V2.45
Operating mode
OversamplingYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
external protection for power supply linesVar; 24 V DC/10 A miniature circuit breaker with type B veya C tripping characteristic
Giriş akımı
Akım tüketimi (nominal değer)60 mA
Akım tüketimi, maks.100 mA
Current carrying capacity
For P1 and P2 bus, max.10 A
Güç kaybı
Güç kaybı, tipik1,25 W
Address space per module
Address space per module, max.8 bayt
Donanım yapılandırması
Automatic encodingYok
Mechanical coding elementYok
Formation of potential groups
support of potential groupsVar
Analog çıkışlar
Analog çıkış sayısı4
Cycle time (all channels), min.1 ms
Analog output with oversamplingYok
Output ranges, voltage
0 to 10 VVar; 15 bit
-10 V to +10 VVar; 16 bit incl. sign
Connection of actuators
for voltage output two-wire connectionVar
for voltage output four-wire connectionYok
Load impedance (in rated range of output)
with voltage outputs, min.2 kΩ
with voltage outputs, capacitive load, max.1 µF
Kablo uzunluğu
Ekranlı, maks.200 m
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit
Settling time
for resistive load0,2 ms
for capacitive load1,2 ms
Errors/accuracies
Linearity error (relative to output range), (+/-)0,15 %
Temperature error (relative to output range), (+/-)0,005 %/K
Crosstalk between the outputs, min.-50 dB
Repeat accuracy in steady state at 25 °C (relative to output range), (+/-)0,05 %
Operational error limit in overall temperature range
Voltage, relative to output range, (+/-)0,5 %
Basic error limit (operational limit at 25 °C)
Voltage, relative to output range, (+/-)0,3 %
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Wire breakYok
Short-circuitYok
Group errorYok
Overflow/UnderflowVar; module-wise
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation
between backplane bus and supply voltageVar
Potential separation analog outputs
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with500 V AC/707 V DC, type test
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]28,8 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]4,52 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]24,6 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.373 kg
Use in hazardous areas
EAC ExYok
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see ET 200BL system manual
Terminals
Conductor cross-section, min.0,14 mm²; follow detailed information in System manual of ET 200BL
Conductor cross-section, max.2,5 mm²; follow detailed information in System manual of ET 200BL
Number of process terminals to I/O module16
Number of terminals with connection to P1 and P2 bus2
Ölçüler
Genişlik15 mm
Yükseklik117 mm
Derinlik74 mm
Ağırlık
Ağırlık, yaklaşık82 g
