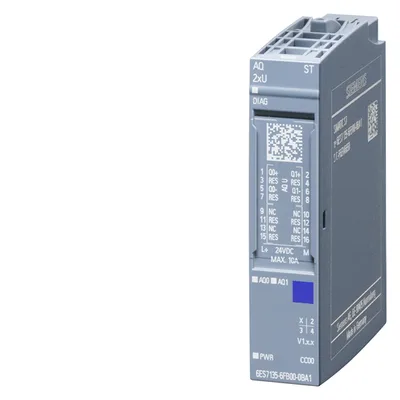

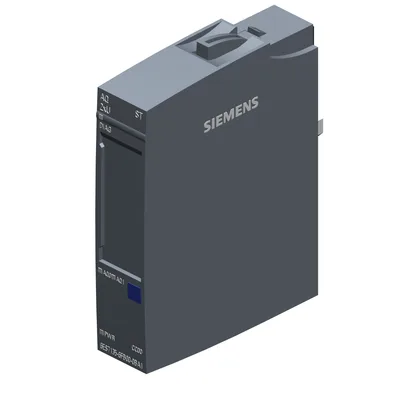

Siemens 6ES7135-6FB00-0BA1
SIMATIC ET 200SP, analog çıkış modül, AQ 2xU standart, Pack quantity: 1 ünite, suitable için BU tip A0, A1, renk code CC00, modül diagnostics, 16 bit
Ürün tipi tanımıAQ 2xU ST
HW functional statusfrom FS21
Firmware sürümüV1.0.3
FW update possibleVar
usable BaseUnitsBU type A0, A1
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC ET 200SP, analog çıkış modül, AQ 2xU standart, Pack quantity: 1 ünite, suitable için BU tip A0, A1, renk code CC00, modül diagnostics, 16 bit
Siemens 6ES7135-6FB00-0BA1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıAQ 2xU ST
HW functional statusfrom FS21
Firmware sürümüV1.0.3
FW update possibleVar
usable BaseUnitsBU type A0, A1
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Output range scalableYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV13 SP1 / -
STEP 7 configurable/integrated from versionV5.5 SP3 / -
PROFIBUS from GSD version/GSD revisionGSD Revision 5
PROFINET from GSD version/GSD revisionGSDML V2.3
Operating mode
OversamplingYok
MSOYok
CiR - Configuration in RUN
Reparameterization possible in RUNYok
Calibration possible in RUNYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi, maks.80 mA
Güç kaybı
Güç kaybı, tipik1 W
Address space per module
Address space per module, max.4 bayt; + 1 bayt for QI information
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementType A
Analog çıkışlar
Analog çıkış sayısı2
Voltage output, short-circuit current, max.45 mA
Cycle time (all channels), min.1 ms
Analog output with oversamplingYok
Output ranges, voltage
0 to 10 VVar; 15 bit
1 V to 5 VVar; 13 bit
-5 V to +5 VVar; 15 bit incl. sign
-10 V to +10 VVar; 16 bit incl. sign
Connection of actuators
for voltage output two-wire connectionVar
for voltage output four-wire connectionYok
Load impedance (in rated range of output)
with voltage outputs, min.2 kΩ
with voltage outputs, capacitive load, max.1 µF
Destruction limits against externally applied voltages and currents
Voltages at the outputs30 V
Kablo uzunluğu
Ekranlı, maks.200 m
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit
Settling time
for resistive load0,1 ms
for capacitive load1 ms
Errors/accuracies
Linearity error (relative to output range), (+/-)0,03 %
Temperature error (relative to output range), (+/-)0,005 %/K
Crosstalk between the outputs, min.-50 dB
Repeat accuracy in steady state at 25 °C (relative to output range), (+/-)0,05 %
Operational error limit in overall temperature range
Voltage, relative to output range, (+/-)0,5 %
Current, relative to output range, (+/-)0,5 %
Basic error limit (operational limit at 25 °C)
Voltage, relative to output range, (+/-)0,3 %
Current, relative to output range, (+/-)0,3 %
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Short-circuitVar; module-wise
Group errorVar
Overflow/UnderflowVar; module-wise
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar
Isolation
Isolation tested with707 V DC (type test)
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]28,6 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]5,33 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]23,6 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.343 kg
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C; < 0 °C as of FS03
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C; < 0 °C as of FS03
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see ET 200SP system manual
Absolute humidity
dew point, min.-60 °C; suitable for dry room applications

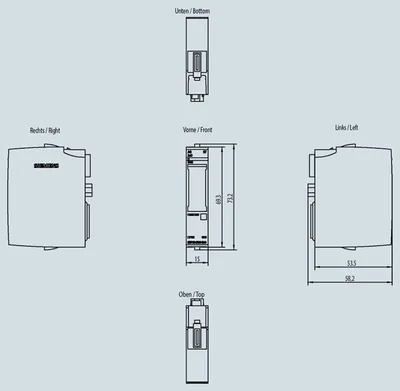

Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık31 g
Aksesuarlar 22
Siemens 6ES7135-6FB00-0BA1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6BP00-0BA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP00-0BA1 | Aksesuar · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP00-0DA1 | Aksesuar · BaseUnit | |
| 6ES7193-6BP20-0DA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP40-0BA1 | Aksesuar · BaseUnit | |
| 6ES7193-6BP40-0DA1 | Aksesuar · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Aksesuar · BaseUnit | |
| 6ES7193-6KB00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6KA00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6BP20-2DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-2DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP40-0BA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0DA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0BA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP40-0DA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0BA0 | Zorunlu ek ürün · BaseUnit |
