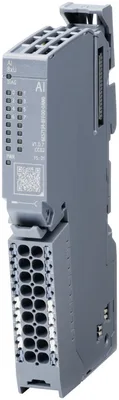

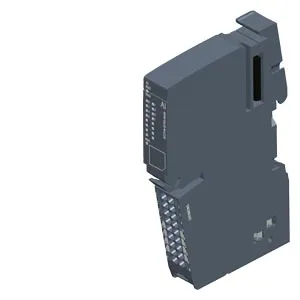

Siemens 6ES7134-8FF00-0AN0
SIMATIC ET 200BL, analog giriş modül, AI 8xU, modül diagnostics, 16 bit packing ünite: 1 ünite, renk code CC02
Ürün tipi tanımıAI 8xU
HW functional statusfrom FS01
Firmware sürümüV1.0.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Ürün Hakkında
SIMATIC ET 200BL, analog giriş modül, AI 8xU, modül diagnostics, 16 bit packing ünite: 1 ünite, renk code CC02
Siemens 6ES7134-8FF00-0AN0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıAI 8xU
HW functional statusfrom FS01
Firmware sürümüV1.0.0
FW update possibleVar
Color code for module-specific color-coded labelCC02
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Measuring range scalableYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V18 veya üstü; MicroWin V3.0 veya üstü; Configuration in ES via GSDML;
PROFINET from GSD version/GSD revisionGSDML V2.45
Operating mode
OversamplingYok
MSIYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
external protection for power supply linesVar; 24 V DC/10 A miniature circuit breaker with type B veya C tripping characteristic
Giriş akımı
Akım tüketimi (nominal değer)12 mA
Akım tüketimi, maks.20 mA
Current carrying capacity
For P1 and P2 bus, max.10 A
Güç kaybı
Güç kaybı, tipik0,3 W
Address space per module
Address space per module, max.16 bayt
Inputs16 bayt
Donanım yapılandırması
Automatic encodingYok
Mechanical coding elementYok
Formation of potential groups
support of potential groupsVar
Analog girişler
Analog giriş sayısı8; Single-ended
For voltage measurement8
permissible input voltage for voltage input (destruction limit), max.30 V
Cycle time (all channels), min.50 ms; per channel
Giriş aralıkları (nominal değerler), gerilim
0 … +10 VVar; 15 bit
— Giriş direnci (0 … 10 V)100 kΩ
-10 V to +10 VVar; 16 bit incl. sign
— Input resistance (-10 V to +10 V)100 kΩ
Kablo uzunluğu
Ekranlı, maks.200 m
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit
Entegrasyon süresi, parametrelenebilirVar
Interference voltage suppression for interference frequency f1 in Hz50 / 60 Hz
Dönüşüm süresi (kanal başına)60 / 50 ms
Smoothing of measured values
Number of smoothing levels4
parameterizableVar
Step: NoneVar
Step: lowVar; 4x smoothing
Step: MediumVar; 8x smoothing
Step: HighVar; 16x smoothing
Connection of signal encoders
for voltage measurementVar
Errors/accuracies
Linearity error (relative to input range), (+/-)0,01 %
Temperature error (relative to input range), (+/-)0,005 %/K
Crosstalk between the inputs, min.50 dB
Repeat accuracy in steady state at 25 °C (relative to input range), (+/-)0,05 %
Operational error limit in overall temperature range
Voltage, relative to input range, (+/-)0,5 %
Basic error limit (operational limit at 25 °C)
Voltage, relative to input range, (+/-)0,3 %
Interference voltage suppression for f = n x (f1 +/- 1 %), f1 = interference frequency
Series mode interference (peak value of interference < rated value of input range), min.70 dB
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Limit value alarmYok
Diagnoses
Monitoring the supply voltageVar
Wire breakYok
Short-circuitYok
Group errorYok
Overflow/UnderflowVar; module-wise
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation
between backplane bus and supply voltageVar
Potential separation analog inputs
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with500 V AC/707 V DC, type test
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]9,28 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]3,16 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]6,21 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.106 kg
Use in hazardous areas
EAC ExYok
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see ET 200BL system manual
Terminals
Conductor cross-section, min.0,14 mm²; follow detailed information in System manual of ET 200BL
Conductor cross-section, max.2,5 mm²; follow detailed information in System manual of ET 200BL
Number of process terminals to I/O module16
Number of terminals with connection to P1 and P2 bus2
Ölçüler
Genişlik15 mm
Yükseklik117 mm
Derinlik74 mm
Ağırlık
Ağırlık, yaklaşık81 g
