Siemens 6ES7134-7SD51-0AB0
SIMATIC, elektronik modül için ET200iSP, 4 AI, RTD, için bağlantı of resistance thermometers PT100/NI100, Ex ib (ia Ga) IIC T4 Gb, Ex ib [ia IIIC Da] IIC T4 Gb, Ex ib [ia] I Mb
Ürün tipi tanımı4AI RTD
HW functional status4
Firmware sürümüV1.1.0
Isochronous modeYok
Reparameterization possible in RUNVar
Rack mountingYok
Ürün Hakkında
SIMATIC, elektronik modül için ET200iSP, 4 AI, RTD, için bağlantı of resistance thermometers PT100/NI100, Ex ib (ia Ga) IIC T4 Gb, Ex ib [ia IIIC Da] IIC T4 Gb, Ex ib [ia] I Mb
Siemens 6ES7134-7SD51-0AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımı4AI RTD
HW functional status4
Firmware sürümüV1.1.0
Product function
Isochronous modeYok
CiR - Configuration in RUN
Reparameterization possible in RUNVar
Installation type/mounting
Rack mountingYok
Front mountingVar
Rail mountingVar
Wall mounting/direct mountingYok
Besleme gerilimi
Type of supply voltageDC
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
Current consumption, typ.19 mA
from load voltage (power bus), max.22 mA
Güç kaybı
Güç kaybı, tipik0,4 W
Donanım yapılandırması
Fieldbus connection via separate transceiverVar
Analog girişler
Analog giriş sayısı4
Cycle time (all channels) max.320 ms; 66 ms basic conversion time x 4 channels with interference frequency suppression 60 Hz, 80 ms basic conversion time x 4 channels with interference frequency suppression 50 Hz
Technical unit for temperature measurement adjustableVar
Giriş aralıkları
GerilimYok
CurrentYok
ThermocoupleYok
Resistance thermometerVar
ResistanceVar
Input ranges (rated values), resistance thermometer
Ni 100Var
— Input resistance (Ni 100)2.000 kΩ
Pt 100Var
— Input resistance (Pt 100)2.000 kΩ
Input ranges (rated values), resistors
0 to 600 ohmsVar; also 1.000 ohms
— Input resistance (0 to 600 ohms)1.000 kΩ
Characteristic linearization
ParameterizableVar
— for resistance thermometerVar
Kablo uzunluğu
Ekranlı, maks.500 m
Analog value generation for the inputs
Measurement principleintegrating (Sigma-Delta)
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit
Entegrasyon süresi, parametrelenebilirVar
Basic conversion time, including integration time (ms)80 ms 50 Hz; 66 ms 60 Hz
— additional conversion time for wire-break monitoring5 ms
Interference voltage suppression for interference frequency f1 in Hz50 / 60 Hz
Smoothing of measured values
parameterizableVar; in 4 stages
Step: NoneVar; 1x cycle time
Step: lowVar; 4x cycle time
Step: MediumVar; 32x cycle time
Step: HighVar; 64x cycle time
Connection of signal encoders
for resistance measurement with two-wire connectionVar
for resistance measurement with three-wire connectionVar
for resistance measurement with four-wire connectionVar
Errors/accuracies
Linearity error (relative to input range), (+/-)0,015 %
Temperature error (relative to input range), (+/-)0,02 %/K
Crosstalk between the inputs, min.-50 dB
Repeat accuracy in steady state at 25 °C (relative to input range), (+/-)0,01 %
Operational error limit in overall temperature range
Resistance thermometer, relative to input range, (+/-)0,15 %; Applies to resistances standard ±0,8 K, climatic ±0,3 K
Basic error limit (operational limit at 25 °C)
Resistance thermometer, relative to input range, (+/-)0,1 %; Applies to resistances standard ±0,5 K, climatic ±0,2 K
Interference voltage suppression for f = n x (f1 +/- 1 %), f1 = interference frequency
Series mode interference (peak value of interference < rated value of input range), min.70 dB
Common mode interference, min.90 dB
Arayüzler
PROFINET arayüz sayısı0
Protokoller
PROFINET IO protokolünü desteklerYok
PROFIsafeYok
PROFIBUSYok
Diğer protokoller
other bus systemsYok
Alarms
Diagnostic alarmVar
Limit value alarmVar
Diagnoses
Diagnostic information readableVar
Wire breakVar; R > 2 kOhm
Short-circuitVar
Group errorVar
Tanılama gösterge LED’i
Group error SF (red)Var
Ex(i) characteristics
Module for Ex(i) protectionVar; for more Co/Lo combinations, see certificate IECEx KEM 05,0009
maximum values for connecting terminals for gas group IIC
Uo (no-load voltage), max.5,9 V
Io (short-circuit current), max.24 mA
Po (power output), max.36 mW
Co (permissible external capacity), max.43 µF
Lo (permissible external inductivity), max.50 mH
Potential separation analog inputs
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Var; Channels ve power bus
Koruma derecesi ve sınıfı
IP koruma sınıfıIP30
Standartlar, onaylar, sertifikalar
CE işaretiCE 0344
UKCA markDEKRA 21UKEX0088 Importer UK: Siemens plc Manchester M20 2UR
cULusLISTED E334384
FM onayıCLASSIFIED 3025852
Suitable for safety functionsYok
INMETRO certificateUL-BR 12,0069
reference designation according to IEC 81346-2 (2009)K
Highest safety class achievable in safety mode
acc. to EN 954n.a.
Performance level according to ISO 13849-1yok
SIL acc. to IEC 61508Yok
Use in hazardous areas
ATEX markingII 2 G (1) G Ex ib [ia Ga] IIC T4 Gb II 2 G (1) D Ex ib [ia IIIC Da] IIC T4 Gb I M2 Ex ib [ia] I Mb
ATEX certificateKEMA 04 ATEX 1247
IECExIECEx KEM 05,0009
CCC Ex2020322316002944
EAC ExPB Ex ib [ia] I Mb 1Ex ib [ia Ga] IIC T4 Gb [Ex ia Da] IIIC
FM markingClass I, Zone 1 AEx ib [ia] IIC T4 Ex ib IIC T4 NI, Class I, DIV.2, GP. A,B,C,D T4 AIS, Class I, DIV.1, GP. A,B,C,D T4 DIP Class II, III, GP. E,F,G
Explosion protection category for gasATEX gas explosion protection, Zone 1
Explosion protection category for dustATEX dust explosion protection, Zone 21 always install in corresponding enclosure
associated equipment (Ex ia)Var
associated equipment (Ex ib)Var
Marine approval
Germanischer Lloyd (GL)Var
American Bureau of Shipping (ABS)Var
Bureau Veritas (BV)Var
Det Norske Veritas (DNV)Var
Connection method
Design of electrical connectionScrew/spring-type terminal

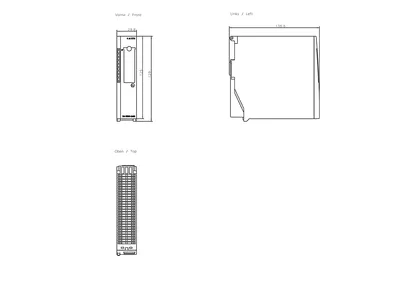

Ölçüler
Genişlik30 mm
Yükseklik129 mm
Derinlik136,5 mm
Ağırlık
Ağırlık, yaklaşık230 g
