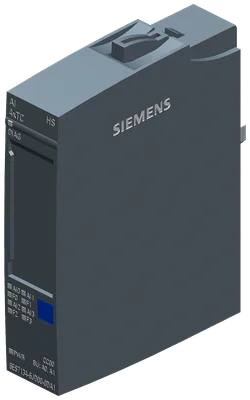

Siemens 6ES7134-6JD00-0DA1
SIMATIC ET 200SP, analog giriş modül, AI 4xTC High Speed, suitable için BU tip A0, A1, renk code CC00, channel diagnostics, 16 bit, +/-0.1%
Ürün tipi tanımıAI 4xTC HS
HW functional statusFS22 veya üstü
Firmware sürümüV2.0.0
FW update possibleVar
usable BaseUnitsBU type A0, A1
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC ET 200SP, analog giriş modül, AI 4xTC High Speed, suitable için BU tip A0, A1, renk code CC00, channel diagnostics, 16 bit, +/-0.1%
Siemens 6ES7134-6JD00-0DA1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıAI 4xTC HS
HW functional statusFS22 veya üstü
Firmware sürümüV2.0.0
FW update possibleVar
usable BaseUnitsBU type A0, A1
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Measuring range scalableVar
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV21.1 veya üstü
STEP 7 configurable/integrated from versionconfigurable as of V5.7.3.3 with HSP0348 V3.0 / dahili as of V5.7.5.0
PROFIBUS from GSD version/GSD revisionOne GSD file her biri, Revision 3 ve 5 ve üstü
PROFINET from GSD version/GSD revisionGSDML V2.50
Operating mode
OversamplingYok
MSIVar
CiR - Configuration in RUN
Reparameterization possible in RUNVar
Calibration possible in RUNVar
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)37 mA
Akım tüketimi, maks.50 mA
Güç kaybı
Güç kaybı, tipik0,9 W
Address space per module
Address space per module, max.16 bayt; + 1 bayt for QI information
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementType A
Selection of BaseUnit for connection variants
2-wire connectionBU type A0, A1
Analog girişler
Analog giriş sayısı4
For voltage measurement4
For thermocouple measurement4
permissible input voltage for voltage input (destruction limit), max.30 V
Cycle time (all channels), min.5 ms; Sum of the basic conversion times ve additional processing times (depending on the parameterization of the active channels)
Technical unit for temperature measurement adjustableVar; °C/°F/K
Giriş aralıkları (nominal değerler), gerilim
-1 V to +1 VVar; 16 bit incl. sign
— Input resistance (-1 V to +1 V)1 MΩ
-250 mV to +250 mVVar; 16 bit incl. sign
— Input resistance (-250 mV to +250 mV)1 MΩ
-50 mV to +50 mVVar; 16 bit incl. sign
— Input resistance (-50 mV to +50 mV)1 MΩ
-80 mV to +80 mVVar; 16 bit incl. sign
— Input resistance (-80 mV to +80 mV)1 MΩ
Input ranges (rated values), thermocouples
Type BVar; 16 bit incl. sign
— Input resistance (Type B)1 MΩ
Type CVar; 16 bit incl. sign
— Input resistance (Type C)1 MΩ
Type EVar; 16 bit incl. sign
— Input resistance (Type E)1 MΩ
Type JVar; 16 bit incl. sign
— Input resistance (type J)1 MΩ
Type KVar; 16 bit incl. sign
— Input resistance (Type K)1 MΩ
Type LVar; 16 bit incl. sign
— Input resistance (Type L)1 MΩ
Type NVar; 16 bit incl. sign
— Input resistance (Type N)1 MΩ
Type RVar; 16 bit incl. sign
— Input resistance (Type R)1 MΩ
Type SVar; 16 bit incl. sign
— Input resistance (Type S)1 MΩ
Type TVar; 16 bit incl. sign
— Input resistance (Type T)1 MΩ
Type UVar; 16 bit incl. sign
— Input resistance (Type U)1 MΩ
Type TXK/TXK(L) to GOSTVar; 16 bit incl. sign
— Input resistance (Type TXK/TXK(L) to GOST)1 MΩ
Temperature compensation
— ParametrelenebilirVar
— Reference channel of the moduleYok
— internal comparison pointVar; with BaseUnit type A1
— Reference channel of the groupVar
— Number of reference channel groups4; Group 0 to 3
— fixed reference temperatureVar
Kablo uzunluğu
Ekranlı, maks.200 m; 100 m for thermocouples
Analog value generation for the inputs
Measurement principleSigma Delta
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit
Entegrasyon süresi, parametrelenebilirVar
— additional processing time for wire-break check1 ms
Interference voltage suppression for interference frequency f1 in Hz16,6 / 50 / 60 Hz / off
Dönüşüm süresi (kanal başına)180/60/50/1,25 ms
Smoothing of measured values
Number of smoothing levels4
parameterizableVar
Step: NoneVar; 1x conversion time
Step: lowVar; 4x conversion time
Step: MediumVar; 8x conversion time
Step: HighVar; 16x conversion time
Connection of signal encoders
for voltage measurementVar
Errors/accuracies
Linearity error (relative to input range), (+/-)0,01 %
Temperature error (relative to input range), (+/-)0,005 %/K
Crosstalk between the inputs, min.-70 dB
Repeat accuracy in steady state at 25 °C (relative to input range), (+/-)0,03 %
Operational error limit in overall temperature range
Voltage, relative to input range, (+/-)0,1 %; 0,3 % when SFU OFF
Basic error limit (operational limit at 25 °C)
Voltage, relative to input range, (+/-)0,05 %; 0,2 % when SFU OFF
Interference voltage suppression for f = n x (f1 +/- 1 %), f1 = interference frequency
Series mode interference (peak value of interference < rated value of input range), min.70 dB
Common mode voltage, max.60 V; DC
Common mode interference, min.90 dB
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Limit value alarmVar; two upper ve two lower limit values in her biri case
Diagnoses
Monitoring the supply voltageVar
Wire breakVar; channel by channel
Overflow/UnderflowVar; channel by channel
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar
Permissible potential difference
between the inputs (UCM)60 Vpp
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Suitable for applications according to AMS 2750Var; Declaration of Conformity, see online support entry 109757262
Suitable for applications according to CQI-9Var; Based on AMS 2750 E
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]9,32 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]4,97 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]4,79 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.449 kg
Security
signed firmware updateVar; firmware V2.0.0 veya üstü
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C; < 0 °C as of FS02
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C; < 0 °C as of FS02
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Absolute humidity
dew point, min.-60 °C; suitable for dry room applications
Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık33 g
Aksesuarlar 14
Siemens 6ES7134-6JD00-0DA1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6KA00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6KB00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6BP20-2DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP40-0DA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP40-0BA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0DA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0BA1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-2DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2BA0 | Zorunlu ek ürün · BaseUnit |
