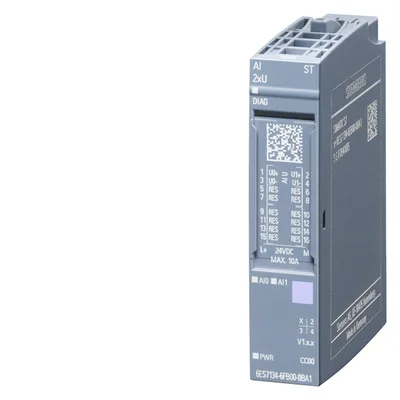

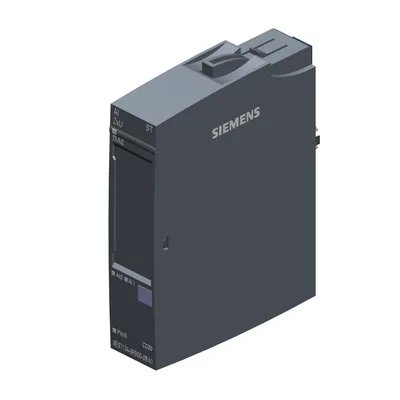

Siemens 6ES7134-6FB00-0BA1
SIMATIC ET 200SP, analog giriş modül, AI 2xU standart Pack quantity: 1 ünite, suitable için BU tip A0, A1, renk code CC00, modül diagnostics, 16 bit
Ürün tipi tanımıAI 2xU ST
HW functional statusFS22 veya üstü
Firmware sürümüV2.0.0
FW update possibleVar
usable BaseUnitsBU type A0, A1
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC ET 200SP, analog giriş modül, AI 2xU standart Pack quantity: 1 ünite, suitable için BU tip A0, A1, renk code CC00, modül diagnostics, 16 bit
Siemens 6ES7134-6FB00-0BA1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıAI 2xU ST
HW functional statusFS22 veya üstü
Firmware sürümüV2.0.0
FW update possibleVar
usable BaseUnitsBU type A0, A1
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Measuring range scalableYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV21 HSP0493 / dahili as of V21.1
STEP 7 configurable/integrated from versionV5.7 SP3 HF3 with HSP0348 V2.0 / dahili as of V5.8
PROFIBUS from GSD version/GSD revisionOne GSD file her biri, Revision 3 ve 5 ve üstü
PROFINET from GSD version/GSD revisionGSDML V2.45
Operating mode
OversamplingYok
MSIYok
CiR - Configuration in RUN
Reparameterization possible in RUNVar
Calibration possible in RUNYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)33,5 mA
Akım tüketimi, maks.37 mA
24 V enkoder beslemesi
24 VYok
Additional 24 V encoder supply
24 VYok
Güç kaybı
Güç kaybı, tipik0,9 W
Address space per module
Address space per module, max.4 bayt; + 1 bayt for QI information
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementType A
Selection of BaseUnit for connection variants
1-wire connectionBU type A0, A1
2-wire connectionBU type A0, A1
Analog girişler
Analog giriş sayısı2
For voltage measurement2
permissible input voltage for voltage input (destruction limit), max.30 V
Cycle time (all channels), min.500 µs
Giriş aralıkları (nominal değerler), gerilim
0 … +10 VVar; 15 bit
— Giriş direnci (0 … 10 V)180 kΩ
1 V to 5 VVar; 15 bit
— Input resistance (1 V to 5 V)180 kΩ
-10 V to +10 VVar; 16 bit incl. sign
— Input resistance (-10 V to +10 V)180 kΩ
-5 V to +5 VVar; 16 bit incl. sign
— Input resistance (-5 V to +5 V)180 kΩ
Kablo uzunluğu
Ekranlı, maks.200 m
Analog value generation for the inputs
Measurement principleSigma Delta
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit
Entegrasyon süresi, parametrelenebilirVar
Interference voltage suppression for interference frequency f1 in Hz16,6 / 50 / 60 Hz / off
Dönüşüm süresi (kanal başına)50 ms @ 60 Hz, 60 ms @ 50 Hz, 180 ms @ 16,6 Hz, 250 µs without filter
Smoothing of measured values
Number of smoothing levels4
ParameterizableVar
Step: NoneVar; 1x conversion time
Step: lowVar; 4x smoothing
Step: MediumVar; 8x smoothing
Step: HighVar; 16x smoothing
Connection of signal encoders
for voltage measurementVar
Errors/accuracies
Linearity error (relative to input range), (+/-)0,01 %
Temperature error (relative to input range), (+/-)0,005 %/K
Crosstalk between the inputs, min.-50 dB
Repeat accuracy in steady state at 25 °C (relative to input range), (+/-)0,05 %
Operational error limit in overall temperature range
Voltage, relative to input range, (+/-)0,5 %
Basic error limit (operational limit at 25 °C)
Voltage, relative to input range, (+/-)0,3 %
Interference voltage suppression for f = n x (f1 +/- 1 %), f1 = interference frequency
Series mode interference (peak value of interference < rated value of input range), min.70 dB
Common mode voltage, max.10 V
Common mode interference, min.90 dB
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Limit value alarmYok
Diagnoses
Monitoring the supply voltageVar
Wire breakYok
short-circuitVar; 1 to 5 V
Group errorVar
Overflow/UnderflowVar; module-wise
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar
Permissible potential difference
between the inputs (UCM)10 Vpp
Isolation
Isolation tested with707 V DC (type test)
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]9,32 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]4,97 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]4,79 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.449 kg
Security
signed firmware updateVar; firmware V2.0.0 veya üstü
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C; < 0 °C as of FS04
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C; < 0 °C as of FS04
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see ET 200SP system manual
Absolute humidity
dew point, min.-60 °C; suitable for dry room applications

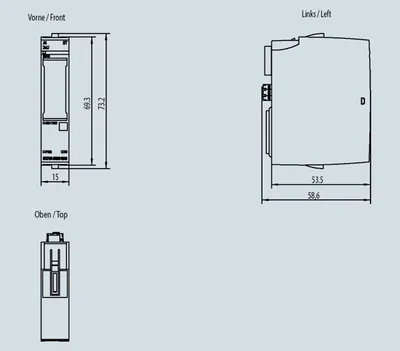

Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık31 g
Aksesuarlar 3
Siemens 6ES7134-6FB00-0BA1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6BP20-0BB1 | Aksesuar · BaseUnit | |
| 6ES7193-6BP20-0BF0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP20-0BB0 | Aksesuar · BaseUnit |
