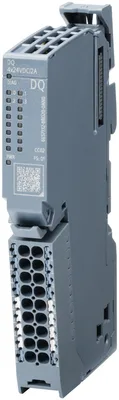

Siemens 6ES7132-8BD20-0AN0
SIMATIC ET 200BL, dijital çıkış modülü, DQ 4x24 V DC/2 A, çıkış characteristic according to IEC 61131 source çıkış (PNP,sourcing çıkış) packing ünite: 1 ünite, renk code CC02
Ürün tipi tanımıDQ 4x24VDC/2A
HW functional statusfrom FS01
FW update possibleYok
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
PROFINET from GSD version/GSD revisionGSDML V2.45
Ürün Hakkında
SIMATIC ET 200BL, dijital çıkış modülü, DQ 4x24 V DC/2 A, çıkış characteristic according to IEC 61131 source çıkış (PNP,sourcing çıkış) packing ünite: 1 ünite, renk code CC02

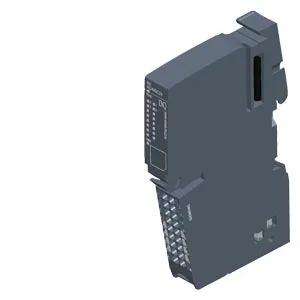

Siemens 6ES7132-8BD20-0AN0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDQ 4x24VDC/2A
HW functional statusfrom FS01
FW update possibleYok
Color code for module-specific color-coded labelCC02
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V18 veya üstü; MicroWin V3.0 veya üstü; Configuration in ES via GSDML;
PROFINET from GSD version/GSD revisionGSDML V2.45
Operating mode
DQVar
DQ with energy-saving functionYok
PWMYok
Cam control (switching at comparison values)Yok
OversamplingYok
MSOYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
external protection for power supply linesVar; 24 V DC/10 A miniature circuit breaker with type B veya C tripping characteristic
Giriş akımı
Akım tüketimi (nominal değer)10 mA
Akım tüketimi, maks.8,1 A; with 8 A output to load
Çıkış gerilimi
Nominal değer (DC)24 V
Current carrying capacity
For P1 and P2 bus, max.10 A
Güç kaybı
Güç kaybı, tipik0,4 W; rated voltage, 50 % load, 50 % active channels
Address space per module
Address space per module, max.1 bayt
Outputs1 bayt
Donanım yapılandırması
Automatic encodingYok
Mechanical coding elementYok
Formation of potential groups
support of potential groupsYok
Dijital çıkışlar
Type of digital outputSource output (PNP, current-sourcing)
Dijital çıkış sayısı4
Current-sinkingYok
Current-sourcingVar
Digital outputs, parameterizableVar
output type acc. to IEC 61131, type 2Var
Short-circuit protectionVar; per channel, electronic
Response threshold, typ.3,2 A; 2,5 A to 3,7 A
Endüktif kapatma geriliminin sınırlandırılmasıType. L+ (-42 V)
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.2 A
with inductive load, max.2 A
Lamba yükünde, maks.10 W
Load resistance range
lower limit12 Ω
upper limit3.400 Ω
Çıkış akımı
“1” sinyali için nominal değer2 A
for signal "1" permissible range, max.2 A
“0” sinyali için artık akım, maks.20 µA
Omik yükte çıkış gecikmesi
"0" to "1", typ.55 µs
"1" to "0", typ.70 µs
Parallel switching of two outputs
for upratingYok
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,1 Hz; higher frequencies are possible, see Equipment Manual "Maximum permitted switching frequency of inductive loads"
Lamba yükünde, maks.10 Hz
Total current of the outputs
Current per channel, max.2 A
Current per module, max.8 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Wire breakYok
Short-circuitYok
Group errorYok
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation
between backplane bus and supply voltageVar
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with500 V AC/707 V DC, type test
Standartlar, onaylar, sertifikalar
Suitable for safety functionsYok
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]28,7 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]4,87 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]24,5 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.623 kg
Use in hazardous areas
EAC ExYok
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see ET 200BL system manual
Terminals
Conductor cross-section, min.0,14 mm²; follow detailed information in System manual of ET 200BL
Conductor cross-section, max.2,5 mm²; follow detailed information in System manual of ET 200BL
Number of process terminals to I/O module16
Number of terminals with connection to P1 and P2 bus0
Ölçüler
Genişlik15 mm
Yükseklik117 mm
Derinlik74 mm
Ağırlık
Ağırlık, yaklaşık80 g
