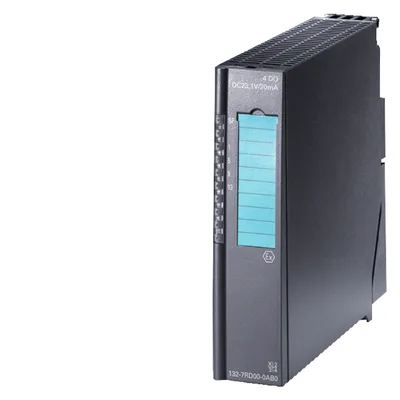

Siemens 6ES7132-7RD22-0AB0
SIMATIC, elektronik modül için ET200iSP, 4 DO, 17,4 V DC/40 mA "H"-shutdown, Ex ib (ia Ga) IIC T4 Gb, Ex ib [ia IIIC Da] IIC T4 Gb, Ex ib [ia] I Mb
Ürün tipi tanımı4DQ 17,4 V DC/40 mA
HW functional status2
Firmware sürümüV3.0.0
Rack mountingYok
Front mountingVar
Rail mountingVar
Ürün Hakkında
SIMATIC, elektronik modül için ET200iSP, 4 DO, 17,4 V DC/40 mA "H"-shutdown, Ex ib (ia Ga) IIC T4 Gb, Ex ib [ia IIIC Da] IIC T4 Gb, Ex ib [ia] I Mb
Siemens 6ES7132-7RD22-0AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımı4DQ 17,4 V DC/40 mA
HW functional status2
Firmware sürümüV3.0.0
Installation type/mounting
Rack mountingYok
Front mountingVar
Rail mountingVar
Wall mounting/direct mountingYok
Besleme gerilimi
Type of supply voltageDC
Giriş akımı
Current consumption, typ.380 mA
from load voltage (power bus), max.400 mA
Güç kaybı
Güç kaybı, tipik2,8 W
Address space per module
Address space per module, max.2 bayt
Donanım yapılandırması
Fieldbus connection via separate transceiverVar
Dijital çıkışlar
Type of digital outputTransistor
Dijital çıkış sayısı4; additionally 1 intrinsically-safe input for H shutdown
Short-circuit protectionVar
No-load voltage Uao (DC)17,4 V
Internal resistor Ri167 Ω
Trend key points E
Voltage Ue (DC)10,7 V
Current Ie40 mA; 80 mA when outputs connected in parallel
Çıkış gerilimi
Type of output voltageDC
Çıkış akımı
“1” sinyali için nominal değer0,04 A
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.2 ms
“1”den “0”a, maks.1,5 ms
Parallel switching of two outputs
for upratingVar
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.2 Hz
Kablo uzunluğu
Ekranlı, maks.500 m
Ekransız, maks.500 m
Arayüzler
PROFINET arayüz sayısı0
Number of RS 485 interfaces0
Protokoller
PROFINET IO protokolünü desteklerYok
PROFIsafeYok
PROFIBUSYok
Alarms
Diagnostic alarmVar; Parameterizable
Hardware interruptYok
Diagnoses
Diagnostic information readableVar
Wire breakVar; R > 10 kohms, I < 100 µA
Short-circuitVar; R< 80 Ohm (one output), R< 40 Ohm (outputs connected in parallel)
Tanılama gösterge LED’i
Group error SF (red)Var
Status indicator digital output (green)Var; Per channel
Ex(i) characteristics
Module for Ex(i) protectionVar; for more Co/Lo combinations, see certificate IECEx KEM 05,0011
maximum values for connecting terminals for gas group IIC
Uo (no-load voltage), max.19,4 V
Io (short-circuit current), max.118 mA
Po (power output), max.0,57 W
Co (permissible external capacity), max.0,24 µF
Lo (permissible external inductivity), max.2,5 mH
Ui (intrinsically safe input voltage), max.28 V; switch input circuit
Pi (intrinsically safe input power), max.1,2 W; switch input circuit
Ci (internal capacity), max.3 nF; switch input circuit
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Var
Permissible potential difference
between different circuits60 V DC/30 V AC
Koruma derecesi ve sınıfı
IP koruma sınıfıIP30
Standartlar, onaylar, sertifikalar
CE işaretiCE 0344
UKCA markDEKRA 21UKEX0085 Importer UK: Siemens plc Manchester M20 2UR
cULusLISTED E334384
FM onayıCLASSIFIED 3025852
Suitable for safety functionsYok
INMETRO certificateUL-BR 12,0073
reference designation according to IEC 81346-2 (2009)K
Highest safety class achievable in safety mode
SIL acc. to IEC 61508Yok
Use in hazardous areas
ATEX markingII 2 G (1) G Ex ib [ia Ga] IIC T4 Gb II 2 G (1) D Ex ib [ia IIIC Da] IIC T4 Gb I M2 Ex ib [ia] I Mb
ATEX certificateKEMA 04 ATEX 1249
IECExIECEx KEM 05,0011
CCC Ex2020322316002945
EAC ExPB Ex ib [ia] I Mb 1Ex ib [ia Ga] IIC T4 Gb [Ex ia Da] IIIC
FM markingClass I, Zone 1 AEx ib [ia] IIC T4 Ex ib IIC T4 NI, Class I, DIV.2, GP. A,B,C,D T4 AIS, Class I, DIV.1, GP. A,B,C,D T4 DIP Class II, III, GP. E,F,G
Explosion protection category for gasATEX gas explosion protection, Zone 1
Explosion protection category for dustATEX dust explosion protection, Zone 21 always install in corresponding enclosure
associated equipment (Ex ia)Var
associated equipment (Ex ib)Var
Marine approval
Germanischer Lloyd (GL)Var
American Bureau of Shipping (ABS)Var
Bureau Veritas (BV)Var
Det Norske Veritas (DNV)Var
Connection method
Design of electrical connectionScrew/spring-type terminal

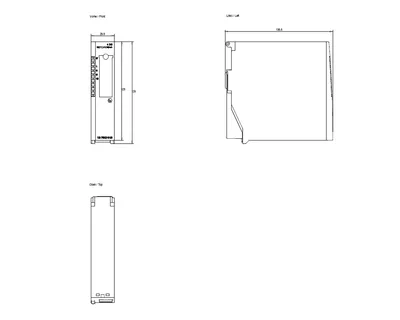

Ölçüler
Genişlik30 mm
Yükseklik129 mm
Derinlik136,5 mm
Ağırlık
Ağırlık, yaklaşık255 g
