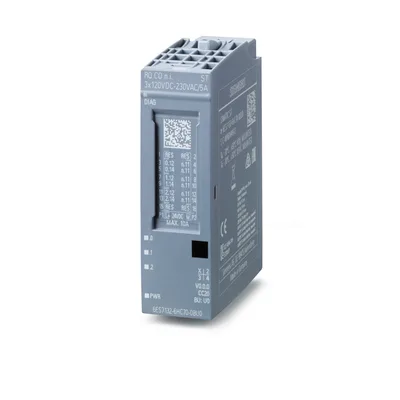

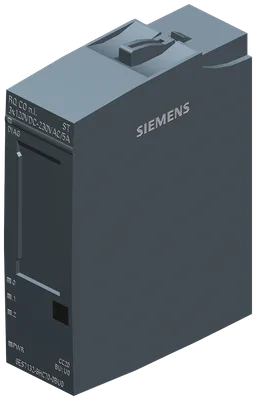

Siemens 6ES7132-6HC70-0BU0
SIMATIC ET 200SP, röle modül, RQ COni 3x120VDC..230VAC/5A ST, 3 CO contacts non-isolated contacts, packing ünite: 1 ünite, suitable için BU tip U0, renk code CC20, substitute value çıkış, modül diagnostics için besleme gerilimi
Ürün tipi tanımıRQ 3x120VDC-230VAC/5A CO n.i. ST
Firmware sürümüV0.0
FW update possibleYok
usable BaseUnitsBU type U0
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Ürün Hakkında
SIMATIC ET 200SP, röle modül, RQ COni 3x120VDC..230VAC/5A ST, 3 CO contacts non-isolated contacts, packing ünite: 1 ünite, suitable için BU tip U0, renk code CC20, substitute value çıkış, modül diagnostics için besleme gerilimi
Siemens 6ES7132-6HC70-0BU0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıRQ 3x120VDC-230VAC/5A CO n.i. ST
Firmware sürümüV0.0
FW update possibleYok
usable BaseUnitsBU type U0
Color code for module-specific color-coded labelCC20
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionTIA V19 veya üstü with HSP0463 / dahili as of TIA V20
PROFIBUS from GSD version/GSD revisionOne GSD file her biri, Revision 3 ve 5 ve üstü
PROFINET from GSD version/GSD revisionGSDML V2.45
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)40 mA; without load
Akım tüketimi, maks.55 mA
Çıkış gerilimi
Rated value (AC)230 V
Güç kaybı
Güç kaybı, tipik1,4 W
Address space per module
Inputs+ 1 bayt for QI information
Outputs1 bayt
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementtype C
Selection of BaseUnit for connection variants
2-wire connectionBU type U0
3-wire connectionBU type U0
Dijital çıkışlar
Type of digital outputRelays
Dijital çıkış sayısı3
Current-sinkingVar
Current-sourcingVar
Digital outputs, parameterizableVar
Short-circuit protectionYok
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.5 A; for an additional description, see the Technical Data in the Equipment Manual
with inductive load, max.2 A; for an additional description, see the Technical Data in the Equipment Manual
Parallel switching of two outputs
for logic linksVar
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.2 Hz
with inductive load, max.0,5 Hz
Lamba yükünde, maks.2 Hz
Total current of the outputs
Current per channel, max.5 A
Current per module, max.5 A
horizontal installation
— up to 50 °C, max.5 A
— up to 60 °C, max.5 A
vertical installation
— 40 °C’ye kadar, maks.5 A
— up to 50 °C, max.5 A
Röle çıkışları
Röle çıkışı sayısı3; Changeover contact, non-floating
Rated supply voltage of relay coil L+ (DC)24 V
Current consumption of relays (coil current of all relays), max.40 mA
external protection for relay outputsyes, with miniature fuse maks. 6,3 A tripping current, quick-response tripping characteristic ve 1.500 A breaking capacity
Number of operating cycles, max.1.000.000; see additional description in the manual
Switching capacity of contacts
— with inductive load, max.2 A; see additional description in the manual
— with resistive load, max.5 A; see additional description in the manual
— Thermal continuous current, max.5 A; Maks. 1.385 VA, 150 W
— Switching current, min.10 mA; 5 V DC
— Rated switching voltage (DC)24 V DC to 120 V DC
— Rated switching voltage (AC)24V AC to 230V AC
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.200 m
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Wire breakYok
Short-circuitYok
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar
Isolation
Isolation tested with2.000 V DC (routine test)
tested with
between channels and backplane bus/supply voltage2.000 V DC (routine test)
between backplane bus and supply voltage707 V DC (type test)
Standartlar, onaylar, sertifikalar
Suitable for safety functionsYok
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]25,5 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]3,54 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]22,1 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.137 kg
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.2.000 m
Absolute humidity
dew point, min.-60 °C; suitable for dry room applications
Ölçüler
Genişlik20 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık40 g
Aksesuarlar 8
Siemens 6ES7132-6HC70-0BU0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6BP20-0BB1 | Aksesuar · BaseUnit | |
| 6ES7193-6BP20-0BB0 | Aksesuar · BaseUnit | |
| 6ES7193-6KC00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6KD00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6BP20-0BB1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2BB1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2BB0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0BB0 | Zorunlu ek ürün · BaseUnit |
