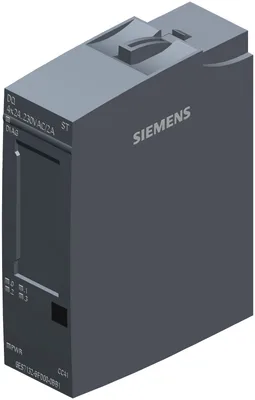

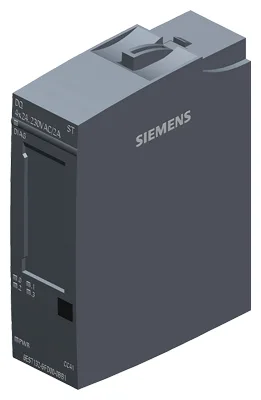

Siemens 6ES7132-6FD00-2BB1
SIMATIC ET 200SP, dijital çıkış modülü, DQ 4x 24..230V AC/2A standart Pack quantity: 10 units, suitable için BU tip B1, renk code CC41, modül diagnostics
Ürün tipi tanımıDQ 4x24... 230 V AC/2 A ST
HW functional statusFrom FS05
Firmware sürümüV1.0
FW update possibleVar
usable BaseUnitsBU type B1
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC ET 200SP, dijital çıkış modülü, DQ 4x 24..230V AC/2A standart Pack quantity: 10 units, suitable için BU tip B1, renk code CC41, modül diagnostics
Siemens 6ES7132-6FD00-2BB1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDQ 4x24... 230 V AC/2 A ST
HW functional statusFrom FS05
Firmware sürümüV1.0
FW update possibleVar
usable BaseUnitsBU type B1
Color code for module-specific color-coded labelCC41
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV13 / V13
STEP 7 configurable/integrated from versionV5.5 SP3 / -
PROFIBUS from GSD version/GSD revisionGSD Revision 5
PROFINET from GSD version/GSD revisionGSDML V2.3
Operating mode
DQVar
DQ with energy-saving functionYok
PWMYok
OversamplingYok
MSOYok
Besleme gerilimi
Rated value (AC)230 V
permissible range, lower limit (AC)20,4 V
permissible range, upper limit (AC)264 V
Giriş akımı
Akım tüketimi (nominal değer)11,5 mA
Çıkış gerilimi
Rated value (AC)230 V; 24V AC to 230V AC
Güç kaybı
Güç kaybı, tipik9 W; Active power, load voltage 230 V, all outputs loaded with 2 A, 50 Hz
Address space per module
Address space per module, max.1 bayt; + 1 bayt for QI information
Inputs1 bayt; With QI
Outputs1 bayt
Donanım yapılandırması
Type of mechanical coding elementtype C
Selection of BaseUnit for connection variants
1-wire connectionBU type B1
2-wire connectionBU type B1
3-wire connectionBU type B1
4-wire connectionBU type B1 + potential distributor module
Dijital çıkışlar
Type of digital outputTriac with zero point detection
Dijital çıkış sayısı4
Current-sinkingYok
Current-sourcingVar
Digital outputs, parameterizableYok
Short-circuit protectionYok; When using BU type B1, a miniature, quick-response fuse with 10 A tripping current must be provided
Controlling a digital inputVar
Size of motor starters according to NEMA, max.5
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.2 A
Lamba yükünde, maks.100 W
Çıkış gerilimi
“1” sinyali için, min.20,4 V
Çıkış akımı
“1” sinyali için nominal değer2 A
for signal "1" permissible range, min.10 mA
for signal "1" permissible range, max.2 A
“0” sinyali için artık akım, maks.460 µA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.10 ms
“1”den “0”a, maks.10 ms
Parallel switching of two outputs
for logic linksYok
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.10 Hz
with inductive load, max.0,5 Hz; Higher frequencies are possible, see Equipment Manual / Product Information
Lamba yükünde, maks.1 Hz
Total current of the outputs
Current per channel, max.2 A
Current per module, max.8 A
horizontal installation
— 40 °C’ye kadar, maks.8 A
— up to 50 °C, max.6 A
— up to 60 °C, max.4 A
vertical installation
— up to 30 °C, max.8 A
— 40 °C’ye kadar, maks.6 A
— up to 50 °C, max.4 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
Diagnostics functionYok
Substitute values connectableVar
Alarms
Diagnostic alarmYok
Diagnoses
Monitoring the supply voltageYok
Wire breakYok
Short-circuitYok
Group errorVar
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with2.545 V DC/2 s (routine test)
Standartlar, onaylar, sertifikalar
Suitable for safety functionsYok
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]13,9 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]5,53 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]8,71 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.359 kg
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C
Dikey montaj, maks.60 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.2.000 m; On request: Installation altitudes greater than 2.000 m

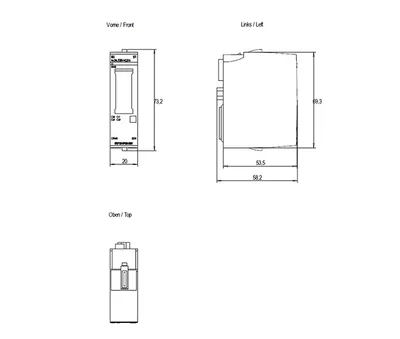

Ölçüler
Genişlik20 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık50 g
Aksesuarlar 4
Siemens 6ES7132-6FD00-2BB1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6KC00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6KD00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6BP20-0BB1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2BB1 | Zorunlu ek ürün · BaseUnit |
