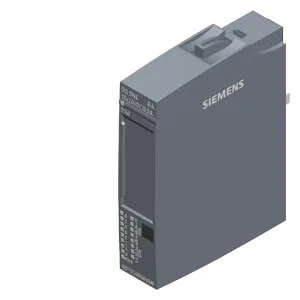

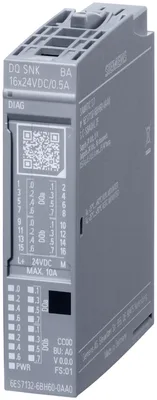

Siemens 6ES7132-6BH60-0AA0
SIMATIC ET 200SP, dijital çıkış modülü, DQ 16x24 V DC/0,5 A SNK BA, sink çıkış (NPN, sourcing) packing ünite: 1 ünite, suitable için BU tip A0, renk code CC00, substitute value çıkış, modül diagnostics için: besleme gerilimi
Ürün tipi tanımıDQ 16x24VDC/0.5A SNK BA
Firmware sürümüV0.0
FW update possibleYok
usable BaseUnitsBU type A0
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Ürün Hakkında
SIMATIC ET 200SP, dijital çıkış modülü, DQ 16x24 V DC/0,5 A SNK BA, sink çıkış (NPN, sourcing) packing ünite: 1 ünite, suitable için BU tip A0, renk code CC00, substitute value çıkış, modül diagnostics için: besleme gerilimi
Siemens 6ES7132-6BH60-0AA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDQ 16x24VDC/0.5A SNK BA
Firmware sürümüV0.0
FW update possibleYok
usable BaseUnitsBU type A0
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V19 veya üstü with HSP0433, dahili as of V21
PROFIBUS from GSD version/GSD revisionOne GSD file her biri, Revision 3 ve 5 ve üstü
PROFINET from GSD version/GSD revisionGSDML V2.43
Operating mode
DQVar
DQ with energy-saving functionYok
PWMYok
OversamplingYok
MSOYok
Redundancy
Redundancy capabilityVar
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)30 mA; rated voltage, all channels active, no load
Akım tüketimi, maks.8 A; worst case voltage, all channels active, maks. load, no derating
Çıkış gerilimi
Nominal değer (DC)24 V
Güç kaybı
Güç kaybı, tipik1,5 W; rated voltage, 50 % active channels
Address space per module
Address space per module, max.2 bayt
Outputs2 bayt
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementType A
Selection of BaseUnit for connection variants
1-wire connectionBU type A0
2-wire connectionBU type A0 with AUX terminals veya potential distributor module
3-wire connectionBU type A0 with AUX terminals veya potential distributor module
Dijital çıkışlar
Type of digital outputSink output (NPN)
Dijital çıkış sayısı16
Current-sinkingVar
Current-sourcingYok
Digital outputs, parameterizableVar
output type acc. to IEC 61131, type 0.5Var
Short-circuit protectionVar; Electronic
Response threshold, typ.1 A
Endüktif kapatma geriliminin sınırlandırılmasıTyp. 39 V
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.0,5 A
with inductive load, max.0,5 A; see additional description in the Equipment Manual
Lamba yükünde, maks.2,5 W
Load resistance range
lower limit48 Ω
upper limit12 kΩ
Çıkış akımı
“1” sinyali için nominal değer0,5 A
for signal "1" permissible range, max.0,5 A
“0” sinyali için artık akım, maks.5 µA
Omik yükte çıkış gecikmesi
"0" to "1", typ.100 µs
"1" to "0", typ.300 µs
Parallel switching of two outputs
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load (acc. to IEC 60947-5-1, DC13), max.0,1 Hz; higher frequencies are possible, see Equipment Manual "Maximum permitted switching frequency of inductive loads"
Lamba yükünde, maks.10 Hz
Total current of the outputs
Current per channel, max.0,5 A
Current per module, max.8 A; see Equipment Manual "Derating curve"
horizontal installation
— 40 °C’ye kadar, maks.8 A
— up to 50 °C, max.6 A
— up to 60 °C, max.4 A
vertical installation
— up to 30 °C, max.8 A
— 40 °C’ye kadar, maks.6 A
— up to 50 °C, max.4 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Wire breakYok
Short-circuitYok
Group errorVar
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Yok
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Suitable for safety functionsYok
Suitable for safety-related tripping of standard modulesYok
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]29,3 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]3,98 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]25,6 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.245 kg
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see ET 200SP system manual
Absolute humidity
dew point, min.-60 °C; suitable for dry room applications
Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık30 g
Aksesuarlar 4
Siemens 6ES7132-6BH60-0AA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6BP00-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0DA0 | Zorunlu ek ürün · BaseUnit |
