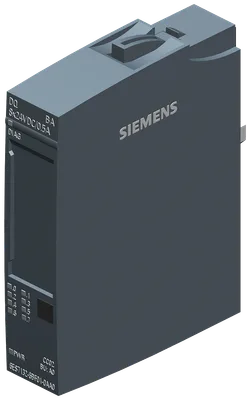

Siemens 6ES7132-6BF01-2AA0
SIMATIC ET 200SP, dijital çıkış modülü, DQ 8x 24V DC/0,5A temel, Source çıkış (PNP,P-switching) Packing ünite: 10 pieces, fits to BU-type A0, Colour Code CC02, aubstitute value çıkış, modül diagnostics için: besleme gerilimi
Ürün tipi tanımıDQ 8x24VDC/0.5A BA
HW functional statusFrom FS02
Firmware sürümüV0.0
FW update possibleYok
usable BaseUnitsBU type A0
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC ET 200SP, dijital çıkış modülü, DQ 8x 24V DC/0,5A temel, Source çıkış (PNP,P-switching) Packing ünite: 10 pieces, fits to BU-type A0, Colour Code CC02, aubstitute value çıkış, modül diagnostics için: besleme gerilimi
Siemens 6ES7132-6BF01-2AA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDQ 8x24VDC/0.5A BA
HW functional statusFrom FS02
Firmware sürümüV0.0
FW update possibleYok
usable BaseUnitsBU type A0
Color code for module-specific color-coded labelCC02
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV14
STEP 7 configurable/integrated from versionV5.5 SP3
PROFIBUS from GSD version/GSD revisionOne GSD file her biri, Revision 3 ve 5 ve üstü
PROFINET from GSD version/GSD revisionGSDML V2.3
Operating mode
DQVar
DQ with energy-saving functionYok
PWMYok
OversamplingYok
MSOYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi, maks.45 mA; without load
Çıkış gerilimi
Nominal değer (DC)24 V
Güç kaybı
Güç kaybı, tipik1 W
Address space per module
Address space per module, max.1 bayt
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementType A
Selection of BaseUnit for connection variants
1-wire connectionBU type A0
2-wire connectionBU type A0
3-wire connectionBU type A0 with AUX terminals veya potential distributor module
4-wire connectionBU type A0 + Potential distributor module
Dijital çıkışlar
Type of digital outputSource output (PNP, current-sourcing)
Dijital çıkış sayısı8
Current-sinkingYok
Current-sourcingVar
Digital outputs, parameterizableVar
Short-circuit protectionVar; per channel, electronic
Response threshold, typ.1 A
Endüktif kapatma geriliminin sınırlandırılmasıTyp. L+ (-50 V)
Controlling a digital inputVar
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.0,5 A
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit100 kΩ
Çıkış akımı
“1” sinyali için nominal değer0,5 A
for signal "1" permissible range, max.0,5 A
“0” sinyali için artık akım, maks.10 µA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.100 µs; rated load
“1”den “0”a, maks.150 µs; rated load
Parallel switching of two outputs
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.2 Hz
Lamba yükünde, maks.10 Hz
Total current of the outputs
Current per channel, max.0,5 A
Current per module, max.4 A
horizontal installation
— up to 60 °C, max.4 A
vertical installation
— up to 50 °C, max.4 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Wire breakYok
short-circuitYok
Group errorVar
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Suitable for safety functionsYok
Suitable for safety-related tripping of standard modulesVar; see FAQ Entry ID: 39198632
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]20,4 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]3,16 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]17,5 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.221 kg
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1PL d
SIL acc. to IEC 61508SIL 2
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C; < 0 °C as of FS02
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C; < 0 °C as of FS02
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık30 g
Aksesuarlar 2
Siemens 6ES7132-6BF01-2AA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6KA00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6KB00-3AA0 | Yedek parça · spare part |
