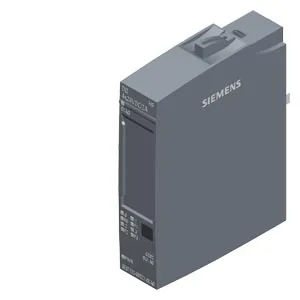

Siemens 6ES7132-6BD21-2BA0
SIMATIC ET 200SP, dijital çıkış modülü DQ 4x24 V DC/2 A standart, source çıkış (PNP,sourcing çıkış) packing ünite: 10 units, suitable için BU tip A0, renk code CC02, substitute value çıkış, modül diagnostics için: short circuit to L+ ve M, wire break, besleme gerilimi
Ürün tipi tanımıDQ 4x24VDC/2A ST
HW functional status01
Firmware sürümüV1.0
FW update possibleVar
usable BaseUnitsBU type A0
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC ET 200SP, dijital çıkış modülü DQ 4x24 V DC/2 A standart, source çıkış (PNP,sourcing çıkış) packing ünite: 10 units, suitable için BU tip A0, renk code CC02, substitute value çıkış, modül diagnostics için: short circuit to L+ ve M, wire break, besleme gerilimi
Siemens 6ES7132-6BD21-2BA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDQ 4x24VDC/2A ST
HW functional status01
Firmware sürümüV1.0
FW update possibleVar
usable BaseUnitsBU type A0
Color code for module-specific color-coded labelCC02
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionfrom STEP 7 V19 with HSP0425
STEP 7 configurable/integrated from versionV5.5 SP3 veya üstü
PCS 7 configurable/integrated from versionV8.1 SP1
PROFIBUS from GSD version/GSD revisionOne GSD file her biri, Revision 3 ve 5 ve üstü
PROFINET from GSD version/GSD revisionGSDML V2.3
Operating mode
DQVar
DQ with energy-saving functionYok
PWMYok
OversamplingYok
MSOYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi, maks.20 mA; without load
Çıkış gerilimi
Nominal değer (DC)24 V
Güç kaybı
Güç kaybı, tipik1 W
Address space per module
Address space per module, max.1 bayt; + 1 bayt for QI information
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementType A
Selection of BaseUnit for connection variants
1-wire connectionBU type A0
2-wire connectionBU type A0
3-wire connectionBU type A0 with AUX terminals veya potential distributor module
Dijital çıkışlar
Type of digital outputSource output (PNP, current-sourcing)
Dijital çıkış sayısı4
Current-sinkingYok
Current-sourcingVar
Digital outputs, parameterizableVar
output type acc. to IEC 61131, type 2Var
Short-circuit protectionVar; Electronic
Response threshold, typ.2,8 to 5,2 A
Open-circuit detectionVar
Endüktif kapatma geriliminin sınırlandırılmasıTyp. L+ (-50 V)
Controlling a digital inputVar; supports input type 3 according to IEC 61131-2
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.2 A
with inductive load, max.2 A
Lamba yükünde, maks.10 W
Load resistance range
lower limit12 Ω
upper limit3.400 Ω
Çıkış akımı
“1” sinyali için nominal değer2 A
for signal "1" permissible range, max.2 A
“0” sinyali için artık akım, maks.0,1 mA
Omik yükte çıkış gecikmesi
"0" to "1", typ.50 µs
"1" to "0", typ.100 µs
Parallel switching of two outputs
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load, max.0,1 Hz; higher frequencies are possible, see Equipment Manual "Maximum permitted switching frequency of inductive loads"
Lamba yükünde, maks.10 Hz
Total current of the outputs
Current per channel, max.2 A
Current per module, max.8 A; see Equipment Manual "Derating curve"
horizontal installation
— up to 30 °C, max.8 A
— 40 °C’ye kadar, maks.8 A
— up to 60 °C, max.4 A
vertical installation
— up to 30 °C, max.8 A
— up to 50 °C, max.4 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
— ParametrelenebilirVar
Wire breakVar; module-wise
Short-circuit to groundVar; module-wise
Short-circuit to L+Var; module-wise
Group errorVar
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Yok
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Suitable for safety functionsYok
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]29,3 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]3,98 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]25,6 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.245 kg
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see ET 200SP system manual
Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık30 g
