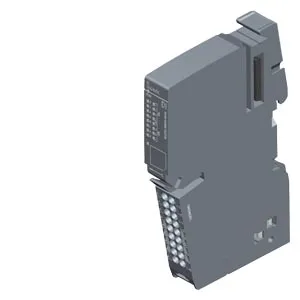

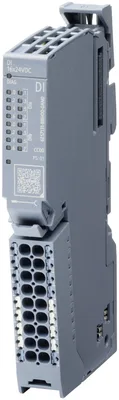

Siemens 6ES7131-8BH00-0AN0
SIMATIC ET 200BL, dijital giriş modülü, DI 16x24 V DC, giriş tip 1 (IEC 61131) sink giriş, (PNP, sinking giriş), packing ünite: 1 ünite, renk code CC00, giriş delay 0.05..20 ms
Ürün tipi tanımıDI 16x24VDC
HW functional statusfrom FS01
FW update possibleYok
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
PROFINET from GSD version/GSD revisionGSDML V2.45
Ürün Hakkında
SIMATIC ET 200BL, dijital giriş modülü, DI 16x24 V DC, giriş tip 1 (IEC 61131) sink giriş, (PNP, sinking giriş), packing ünite: 1 ünite, renk code CC00, giriş delay 0.05..20 ms
Siemens 6ES7131-8BH00-0AN0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDI 16x24VDC
HW functional statusfrom FS01
FW update possibleYok
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V18 veya üstü; MicroWin V3.0 veya üstü; Configuration in ES via GSDML;
PROFINET from GSD version/GSD revisionGSDML V2.45
Operating mode
DIVar
CounterYok
OversamplingYok
MSIYok
Redundancy
Redundancy capabilityYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
external protection for power supply linesVar; 24 V DC/10 A miniature circuit breaker with type B veya C tripping characteristic
Giriş akımı
Akım tüketimi (nominal değer)54 mA
Current carrying capacity
For P1 and P2 bus, max.10 A
Güç kaybı
Güç kaybı, tipik1,3 W; 24 V, 25 ℃, 16 inputs supplied via L+
Address space per module
Address space per module, max.2 bayt
Inputs2 bayt
Donanım yapılandırması
Automatic encodingYok
Mechanical coding elementYok
Formation of potential groups
support of potential groupsVar
Dijital girişler
Dijital giriş sayısı16
Digital inputs, parameterizableVar
Kaynak/çeken girişVar; P-reading
Input characteristic curve in accordance with IEC 61131, type 1Var; Type 1
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-30 V DC to +5 V DC
“1” sinyali için15 V DC to 30 V DC
Giriş akımı
for signal "1", typ.3,2 mA
Standart girişler için
— ParametrelenebilirVar; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms (in her biri case + delay of 30 to 500 µs, depending on line length)
— “0”dan “1”e, min.0,05 ms
— “0”dan “1”e, maks.20 ms
— at "1" to "0", min.0,05 ms
— at "1" to "0", max.20 ms
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageYok
Wire breakYok
Short-circuitYok
Group errorYok
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Yok
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation
between backplane bus and supply voltageVar
Dijital girişlerde potansiyel ayrımı
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with500 V AC/707 V DC, type test
Standartlar, onaylar, sertifikalar
Suitable for safety functionsYok
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]5,07 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]5,07 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]1,06 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-1.09 kg
Use in hazardous areas
EAC ExYok
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see ET 200BL system manual
Terminals
Conductor cross-section, min.0,14 mm²; follow detailed information in System manual of ET 200BL
Conductor cross-section, max.2,5 mm²; follow detailed information in System manual of ET 200BL
Number of process terminals to I/O module16
Number of terminals with connection to P1 and P2 bus2
Ölçüler
Genişlik15 mm
Yükseklik117 mm
Derinlik74 mm
Ağırlık
Ağırlık, yaklaşık81 g
