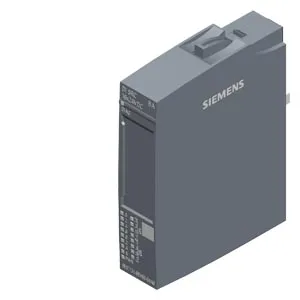

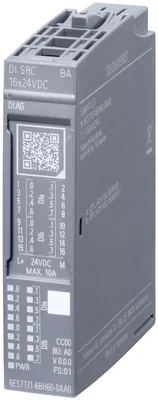

Siemens 6ES7131-6BH60-0AA0
SIMATIC ET 200SP, dijital giriş modülü, DI 16x24 V DC SRC BA, giriş tip 1 (IEC 61131), source giriş, (NPN, sourcing giriş), packing ünite: 1 ünite, suitable için BU tip A0, renk code CC00, giriş delay 0.05..20 ms; modül diagnostics için: besleme gerilimi
Ürün tipi tanımıDI 16x24VDC SRC BA
Firmware sürümüV0.0
FW update possibleYok
usable BaseUnitsBU type A0
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Ürün Hakkında
SIMATIC ET 200SP, dijital giriş modülü, DI 16x24 V DC SRC BA, giriş tip 1 (IEC 61131), source giriş, (NPN, sourcing giriş), packing ünite: 1 ünite, suitable için BU tip A0, renk code CC00, giriş delay 0.05..20 ms; modül diagnostics için: besleme gerilimi
Siemens 6ES7131-6BH60-0AA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDI 16x24VDC SRC BA
Firmware sürümüV0.0
FW update possibleYok
usable BaseUnitsBU type A0
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionSTEP 7 V19 veya üstü with HSP0433, dahili as of V21
PROFIBUS from GSD version/GSD revisionOne GSD file her biri, Revision 3 ve 5 ve üstü
PROFINET from GSD version/GSD revisionGSDML V2.43
Operating mode
DIVar
CounterYok
OversamplingYok
MSIYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)8 mA; rated voltage, all channels active, no load
Akım tüketimi, maks.65 mA; worst case voltage, all channels active, maks. load, no derating
Encoder supply
Short-circuit protectionYok
Güç kaybı
Güç kaybı, tipik0,8 W; rated voltage, 50 % active channels
Address space per module
Address space per module, max.2 bayt
Inputs2 bayt
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementType A
Selection of BaseUnit for connection variants
1-wire connectionBU type A0
2-wire connectionBU type A0 with AUX terminals veya potential distributor module
3-wire connectionBU type A0 with AUX terminals veya potential distributor module
Dijital girişler
Dijital giriş sayısı16
Digital inputs, parameterizableVar
Kaynak/çeken girişSourcing
Input characteristic curve in accordance with IEC 61131, type 1Var
Input characteristic curve in accordance with IEC 61131, type 3Var
Number of simultaneously controllable inputs
Number of simultaneously controllable inputs16
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için30 V to -5 V (reference potential is L+)
“1” sinyali için-11 V to -30 V (reference potential is L+)
Giriş akımı
for signal "1", typ.4 mA
Standart girişler için
— ParametrelenebilirVar; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms (in her biri case + delay of 30 to 500 µs, depending on line length)
— “0”dan “1”e, min.0,05 ms
— “0”dan “1”e, maks.20 ms
— at "1" to "0", min.0,05 ms
— at "1" to "0", max.20 ms
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.200 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar
— ParametrelenebilirVar
Monitoring of encoder power supplyYok
Wire breakYok
Short-circuitYok
Short-circuit to groundYok
Short-circuit to L+Yok
Group errorYok
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Yok
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Suitable for safety functionsYok
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]21 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]4,25 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]1,75 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.743 kg
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; restrictions for installation altitudes > 2.000 m, see ET 200SP system manual
Absolute humidity
dew point, min.-60 °C; suitable for dry room applications
Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık30 g
Aksesuarlar 4
Siemens 6ES7131-6BH60-0AA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6KC00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6KD00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6BP20-0BB1 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2BB1 | Zorunlu ek ürün · BaseUnit |
