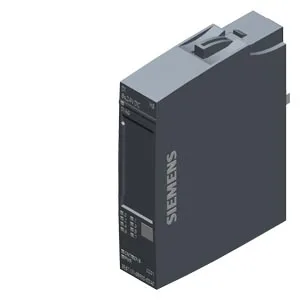

Siemens 6ES7131-6BF00-0DA0
SIMATIC ET 200SP, dijital giriş modülü, DI 8x 24 V DC High Speed, Pack quantity: 1 ünite, three alternative çalışma modes: DI, Oversampling, 4x counters, suitable için BU tip A0, renk code CC01
Ürün tipi tanımıDI 8x24 V DC HS
HW functional statusfrom FS04
Firmware sürümüV1.0.2
FW update possibleVar
usable BaseUnitsBU type A0
I&M dataVar; I&M0 to I&M3
Ürün Hakkında
SIMATIC ET 200SP, dijital giriş modülü, DI 8x 24 V DC High Speed, Pack quantity: 1 ünite, three alternative çalışma modes: DI, Oversampling, 4x counters, suitable için BU tip A0, renk code CC01
Siemens 6ES7131-6BF00-0DA0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDI 8x24 V DC HS
HW functional statusfrom FS04
Firmware sürümüV1.0.2
FW update possibleVar
usable BaseUnitsBU type A0
Color code for module-specific color-coded labelCC01
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeVar; 125 µs
suitable for operation on PROFINET R1 IMsVar
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV13 SP1
STEP 7 configurable/integrated from versionV5.5 SP3 / -
PCS 7 configurable/integrated from versionV10.0
PCS neo can be configured/integrated from versionV3.1.1
PROFIBUS from GSD version/GSD revisionOne GSD file her biri, Revision 3 ve 5 ve üstü
PROFINET from GSD version/GSD revisionGSDML V2.3
Operating mode
DIVar
CounterVar
OversamplingVar
MSIYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi, maks.70 mA; without sensor supply
24 V enkoder beslemesi
24 VVar
Short-circuit protectionVar; per module, electronic
Output current, max.700 mA
Güç kaybı
Güç kaybı, tipik1,5 W
Address space per module
Address space per module, max.45 bayt
Inputs32 bayt; 1 bayt + 1 bayt for QI information in DI mode; 32 bytes in Oversampling mode; 25 bytes in Counter mode
Outputs20 bayt; In count mode
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Type of mechanical coding elementType A
Selection of BaseUnit for connection variants
1-wire connectionBU type A0
2-wire connectionBU type A0
3-wire connectionBU type A0 with AUX terminals veya potential distributor module
4-wire connectionBU type A0 + Potential distributor module
Dijital girişler
Dijital giriş sayısı8
Kaynak/çeken girişP-reading
Pulse extensionVar
Length2 s; 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s
Digital input functions, parameterizable
Gate start/stopVar
Freely usable digital inputVar
CounterVar
— Number, max.4
— Counting frequency, max.10 kHz
— Counting width32 bit
— Counting direction up/downVar
Digital input with oversamplingVar
— Number, max.8
— Values per cycle, max.32
— Resolution, min.7,8125 µs
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.6 mA
Standart girişler için
— ParametrelenebilirVar; yok / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms
Kesme girişleri için
— ParametrelenebilirVar
Teknolojik fonksiyonlar için
— ParametrelenebilirVar
Kablo uzunluğu
Ekranlı, maks.50 m
Ekransız, maks.50 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Isochronous mode
Bus cycle time (TDP), min.125 µs
Jitter, max.5 µs
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Hardware interruptVar
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar
— ParametrelenebilirVar
Monitoring of encoder power supplyVar; module-wise
Wire breakYok
Short-circuitVar; module-wise
Tanılama gösterge LED’i
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with707 V DC (type test)
Standartlar, onaylar, sertifikalar
Suitable for safety functionsYok
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]15,9 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]3,69 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]12,7 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.495 kg
Çalışma ortam sıcaklığı
Yatay montaj, min.-30 °C; < 0 °C as of FS04
Yatay montaj, maks.60 °C
Dikey montaj, min.-30 °C; < 0 °C as of FS04
Dikey montaj, maks.50 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Absolute humidity
dew point, min.-60 °C; suitable for dry room applications
Ölçüler
Genişlik15 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık28 g
Aksesuarlar 14
Siemens 6ES7131-6BF00-0DA0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7193-6BP20-0DA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Aksesuar · BaseUnit | |
| 6ES7193-6BP00-0BA0 | Aksesuar · BaseUnit | |
| 6ES7193-6KA00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6KB00-3AA0 | Yedek parça · spare part | |
| 6ES7193-6BP20-2DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-2BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP20-0BA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-2DA0 | Zorunlu ek ürün · BaseUnit | |
| 6ES7193-6BP00-0BA0 | Zorunlu ek ürün · BaseUnit |
