Siemens 6DL1138-6EC00-0EH1 için nasıl fiyat teklifi alabilirim?

Siemens 6DL1138-6EC00-0EH1 için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSCCNION1AGQMK ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Siemens 6DL1138-6EC00-0EH1 stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Siemens 6DL1138-6EC00-0EH1 orijinal ve yeni mi?

Evet. Siemens markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Siemens 6DL1138-6EC00-0EH1 teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

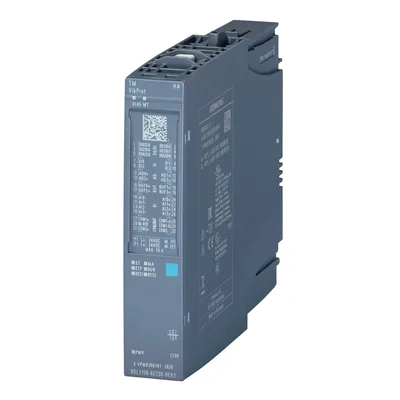

Siemens 6DL1138-6EC00-0EH1

SIMATIC ET 200SP HA, vibration koruma 4xAI, 8xAQ, 4xDI, 6xDI/DQ suitable için klemens bloğu H1, N0 renk code CC00,

SiemensMFR # 6DL1138-6EC00-0EH1SKU # YLSCCNION1AGQMK

Ürün tipi tanımıVibration protection module 4 channels

HW functional statusFS04

Firmware sürümüV1.2

FW update possibleVar

I&M dataVar; I&M0 to I&M3

Isochronous modeYok

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

SIMATIC ET 200SP HA, vibration koruma 4xAI, 8xAQ, 4xDI, 6xDI/DQ suitable için klemens bloğu H1, N0 renk code CC00,

Siemens 6DL1138-6EC00-0EH1

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıVibration protection module 4 channels

HW functional statusFS04

Firmware sürümüV1.2

FW update possibleVar

Usable terminal blocktype H1, N0, H0 (see system manual for details)

Color code for module-specific color-coded labelCC00

Product function

I&M dataVar; I&M0 to I&M3

Isochronous modeYok

Mühendislik aracı

STEP 7 configurable/integrated from versionV5.6 with HSP 298 veya üstü

PCS 7 configurable/integrated from versionV9.1 SP1

SPPA-T3000 can be configured/integrated from versionV8.2 SP2

Operating mode

DIVar

DQVar

CiR - Configuration in RUN

Reparameterization possible in RUNVar

Besleme gerilimi

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)19,2 V

İzin verilen aralık, üst sınır (DC)28,8 V

Ters polarite korumasıVar

Giriş akımı

Akım tüketimi (nominal değer)150 mA; without load

Akım tüketimi, maks.2 A; At 24 V DC

from backplane bus 24 V DC, max.21 mA

Encoder supply

Number of outputs6; maks. depending on parameterization

Output voltage (DC)24 V

Output voltage, min.18,2 V

Short-circuit protectionVar; per channel, electronic

24 V enkoder beslemesi

24 VVar

Short-circuit protectionVar; per channel, electronic

Output current per channel, max.0,5 A

Output current per module, max.2 A

Güç kaybı

Güç kaybı, tipik4 W

Address space per module

Address space per module, max.162 bayt; Quick inputs ve outputs (without AI) ve 4 vibration protection function chains: 88 bytes. Of which 71 bytes for inputs, 17 bytes for outputs. Quick inputs ve outputs (without AI) ve 8 vibration protection function chains: 154 bytes. Of which 137 bytes for inputs, 17 bytes for outputs. Quick inputs ve outputs (with AI) ve 4 vibration protection function chains 96 bytes. Of which 79 bytes for inputs, 17 bytes for outputs. Quick inputs ve outputs (with AI) ve 8 vibration protection function chains: 162 bytes. Of which 145 bytes for inputs, 17 bytes for outputs.

Donanım yapılandırması

Mechanical coding elementVar; A, B coding; mounting position B8

Dijital girişler

Dijital giriş sayısı10; Of these, 6 combined DI/DQ

Digital inputs, parameterizableVar

Kaynak/çeken girişVar; DI0... DI3 (param.); sinking DIDQ4... DIDQ9

Input characteristic curve in accordance with IEC 61131, type 1Var

Pulse extensionVar

Length2 s; off, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s

Giriş gerilimi

Nominal değer (DC)24 V

“0” sinyali için0... 5 V

“1” sinyali için+11 to +30V

Giriş akımı

for signal "1", typ.2,6 mA; 2,6 mA DI, 3,5 mA DIDQ

Standart girişler için

— ParametrelenebilirVar; 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms (in her biri case + delay of 30 to 500 µs, depending on line length)

Kablo uzunluğu

Ekranlı, maks.1.000 m

Dijital çıkışlar

Dijital çıkış sayısı6; maks. depending on parameterization

Current-sinkingYok

Current-sourcingVar

Digital outputs, parameterizableVar

Short-circuit protectionVar

Response threshold, typ.0,95 A

Open-circuit detectionVar

Response threshold, typ.45 mA

Overload protectionVar

Response threshold, typ.950 mA

Endüktif kapatma geriliminin sınırlandırılmasıL+ -(37 to 41V)

Controlling a digital inputVar

Digital output functions, parameterizable

Freely usable digital outputVar

Çıkışların anahtarlama kapasitesi

Omik yükte, maks.0,5 A

Load resistance range

lower limit48 Ω

Çıkış gerilimi

“1” sinyali için, min.18,1 V

Çıkış akımı

“1” sinyali için nominal değer0,5 A

Omik yükte çıkış gecikmesi

"0" to "1", typ.1 ms

"1" to "0", typ.100 µs

Anahtarlama frekansı

Omik yükte, maks.800 Hz

Total current of the outputs

Current per channel, max.0,5 A

Current per module, max.2 A

Kablo uzunluğu

Ekranlı, maks.1.000 m

Analog girişler

Analog giriş sayısı4

permissible input voltage for voltage input (destruction limit), max.30 V

permissible input current for current input (destruction limit), max.50 mA; Protection available against destruction

Cycle time (all channels), min.1,25 ms; For up to 128 samples per channel

Giriş aralıkları (nominal değerler), gerilim

0 … +10 VVar

— Giriş direnci (0 … 10 V)100 kΩ

-10 V to +10 VVar

— Input resistance (-10 V to +10 V)100 kΩ

Input ranges (rated values), currents

0 … 20 mAVar; 0 mA veya 4 mA to 20 mA

— Input resistance (0 to 20 mA)70 Ω

-20 mA to +20 mAVar

— Input resistance (-20 mA to +20 mA)70 Ω

4 mA to 20 mAVar; ve 0 to 20 mA

— Input resistance (4 mA to 20 mA)70 Ω

Kablo uzunluğu

Ekranlı, maks.600 m

Analog çıkışlar

Analog çıkış sayısı8; 4 AQ-I, 4 AQ-U

Voltage output, short-circuit protectionVar; per channel, electronic to chassis

Voltage output, short-circuit current, max.10 mA

Current output, no-load voltage, max.24 V

Cycle time (all channels), min.625 µs

Output ranges, voltage

-10 V to +10 VVar

Çıkış aralıkları, akım

0 … 20 mAVar

-20 mA to +20 mAVar; ±30 mA, ±50 mA

4 mA to 20 mAVar

Connection of actuators

for voltage output two-wire connectionVar

Load impedance (in rated range of output)

with current outputs, max.330 Ω; 150 ohms ±50 mA

Analog value generation for the inputs

Measurement principleintegrating (Sigma-Delta)

Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük

Aşım dahil çözünürlük (işaret biti dahil), maks.24 bit

Smoothing of measured values

ParameterizableVar

Step: NoneVar

Step: lowVar

Step: MediumVar

Step: HighVar

Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük

Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit

Connection of signal encoders

for voltage measurementVar

for current measurement as 2-wire transducerVar

for current measurement as 4-wire transducerVar

Bağlanabilir enkoderler

Single contact / changeover contact unconnectedVar

2 telli sensörVar

— permissible quiescent current (2-wire sensor), max.1,5 mA

Errors/accuracies

Linearity error (relative to input range), (+/-)0,05 %

Temperature error (relative to input range), (+/-)0,0025 %/K

Crosstalk between the inputs, min.60 dB

Operational error limit in overall temperature range

Voltage, relative to input range, (+/-)0,3 %

Current, relative to input range, (+/-)0,3 %

Interrupts/diagnostics/status information

Diagnostics functionVar

Substitute values connectableVar

Alarms

Diagnostic alarmVar

Diagnoses

Monitoring the supply voltageVar

Wire breakVar; AI 4... 20 mA, AQ, DQ, DI 0... 3

Short-circuit to groundVar; Encoder supply to M, channel by channel

Short-circuit to L+Var; Analog inputs

Group errorVar

Overflow/UnderflowVar

Tanılama gösterge LED’i

RUN LEDVar; green LED

MAINT LED’iVar; Yellow LED

Monitoring of the supply voltage (PWR-LED)Var; green PWR LED

for module diagnosticsVar; green/red DIAG LED

Potential separation channels

between the channels and backplane busVar

Permissible potential difference

between different circuits75 V DC/60 V AC between L+ ve backplane bus

Isolation

Isolation tested with1.500 V DC/1 min, type test

Çalışma ortam sıcaklığı

Yatay montaj, min.-40 °C

Yatay montaj, maks.70 °C; Observe derating

Dikey montaj, min.-40 °C

Dikey montaj, maks.60 °C

Deniz seviyesine göre çalışma yüksekliği

Installation altitude above sea level, max.3.500 m

Ölçüler

Genişlik22,5 mm

Yükseklik115 mm

Derinlik138 mm

Ağırlık

Ağırlık, yaklaşık200 g
