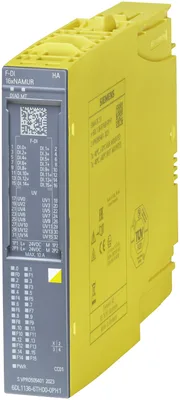

Siemens 6DL1136-6TH00-0PH1
Please be sure to observe the sales instructions regarding existing certificates. giriş modül, safety-oriented F-DI 16xNAMUR HA, SIL3 (IEC 61508), en çok PL e (ISO 13849-1) suitable için klemens bloğu H0, H1, renk code CC01, channel diagnostics
Ürün tipi tanımıF-DI 16xNAMUR HA
HW functional status01
Firmware sürümüV1.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
PROFINET from GSD version/GSD revisionGSDML V2.43 2024,10 (PRONETA)
Ürün Hakkında
Please be sure to observe the sales instructions regarding existing certificates. giriş modül, safety-oriented F-DI 16xNAMUR HA, SIL3 (IEC 61508), en çok PL e (ISO 13849-1) suitable için klemens bloğu H0, H1, renk code CC01, channel diagnostics
Siemens 6DL1136-6TH00-0PH1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıF-DI 16xNAMUR HA
HW functional status01
Firmware sürümüV1.0
FW update possibleVar
Usable terminal blocktype H1, N0, H0 (see system manual for details)
Color code for module-specific color-coded labelCC01
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 configurable/integrated from versionV5.6 SP2 (with S7 F systems V6.4 SP1)
PCS 7 configurable/integrated from versionV9.1 SP2 (with S7 F systems V6.4 SP1)
PROFINET from GSD version/GSD revisionGSDML V2.43 2024,10 (PRONETA)
Operating mode
DIVar
CounterYok
OversamplingYok
MSIYok
Redundancy
Redundancy capabilityYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)60 mA
Akım tüketimi, maks.120 mA
Encoder supply
Number of outputs16
Output voltage (DC)8,2 V
Short-circuit protectionVar
NAMUR encoder supply
8.2 VVar
Short-circuit protectionVar
Output current per channel, max.10 mA
Power
Power consumption from the backplane bus90 mW
Güç kaybı
Güç kaybı, tipik2,2 W; All channels equipped with internal encoder supply ve switch contacts, rated voltage ve ambient temperature
Address space per module
Inputs9 bayt
Outputs5 bayt
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Dijital girişler
Dijital giriş sayısı16
Digital inputs, parameterizableVar
Pulse extensionVar
Length0 / 0,5 / 1 / 2 s
Time stampVar; Resolution 10 ms
Time stamp (with precision of 1 ms)Yok
Signal change flutterVar; 2 to 32 signal changes
Flutter observation windowVar; 0,5 s, 1 s to 100 s in 1-s steps
Giriş gerilimi
Nominal değer (DC)8,2 V
Giriş akımı
for signal "1", typ.4,2 mA
for NAMUR encoders
— for signal "0", max.1,2 mA; according to IEC 60947-5-6 ve NAMUR
— for signal "1", min.2,1 mA; according to IEC 60947-5-6 ve NAMUR
Kablo uzunluğu
Ekranlı, maks.600 m
Ekransız, maks.200 m
Bağlanabilir enkoderler
NAMUR encoder/changeover contact according to EN 60947Var
2 telli sensörVar; Acc. to NAMUR
— permissible quiescent current (2-wire sensor), max.1,2 mA
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar; channel by channel
Maintenance interruptVar; module-wise
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar; module-wise
Monitoring of encoder power supplyVar; channel by channel
Wire breakVar; I < 0,35 mA
Short-circuitVar; 100... 360 ohm
Tanılama gösterge LED’i
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Var
Isolation
Isolation tested with1.500 V DC/1 min, type test
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1Up to PLe
Category according to ISO 13849-1Cat. 4
SIL acc. to IEC 61508SIL 3
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL3< 4.00E-05
— High demand/continuous mode: PFH in accordance with SIL3< 1.00E-09 1/h
Çalışma ortam sıcaklığı
Yatay montaj, min.-40 °C
Yatay montaj, maks.70 °C
Dikey montaj, min.-40 °C
Dikey montaj, maks.60 °C
Ölçüler
Genişlik22,5 mm
Yükseklik115 mm
Derinlik138 mm
Ağırlık
Ağırlık, yaklaşık205 g
