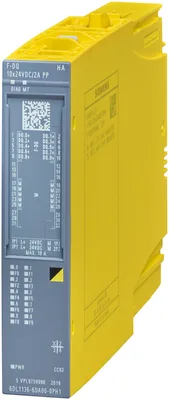

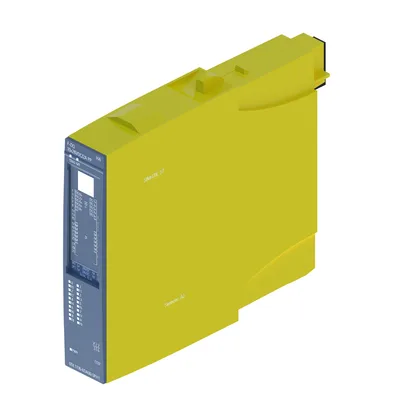

Siemens 6DL1136-6DA00-0PH1
SIMATIC ET 200SP HA, dijital çıkış modülü, safety-oriented F-DQ 10X24VDC/2A HA, SIL3 (IEC 61508), en çok PL e (ISO 13849-1) suitable için klemens bloğu H1, M1, renk code CC02, channel diagnostics
Ürün tipi tanımıF-DQ 10x24VDC/2A PP HA
HW functional status02
Firmware sürümüV1.0.3
FW update possibleVar
I&M dataVar; I&M0 to I&M3
DQVar
Ürün Hakkında
SIMATIC ET 200SP HA, dijital çıkış modülü, safety-oriented F-DQ 10X24VDC/2A HA, SIL3 (IEC 61508), en çok PL e (ISO 13849-1) suitable için klemens bloğu H1, M1, renk code CC02, channel diagnostics
Siemens 6DL1136-6DA00-0PH1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıF-DQ 10x24VDC/2A PP HA
HW functional status02
Firmware sürümüV1.0.3
FW update possibleVar
Usable terminal blocktype H1, M1, N0, H0, M0 (for details see the system manual)
Color code for module-specific color-coded labelCC02
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV21
STEP 7 configurable/integrated from versionV5.6 SP1 HF5 (with S7 F system V6.3)
PCS 7 configurable/integrated from versionV9.0 SP3 (with S7 F Systems V6.3)
Operating mode
DQVar
Redundancy
Redundancy capabilityVar; with TB type M0 ve M1
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)65 mA
Akım tüketimi, maks.130 mA
Power
Power consumption from the backplane bus90 mW
Güç kaybı
Güç kaybı, tipik5 W; Total current 5 A rated voltage ve ambient temperature
Address space per module
Inputs7 bayt
Outputs7 bayt
Donanım yapılandırması
Automatic encodingVar
Mechanical coding elementVar
Dijital çıkışlar
Type of digital outputPP-switching
Dijital çıkış sayısı10
Digital outputs, parameterizableVar
Short-circuit protectionVar
Response threshold, typ.4,1 A
Open-circuit detectionVar
Response threshold, typ.7 mA; FS01: 10 mA
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.10 W
Load resistance range
lower limit12 Ω
upper limit3.400 Ω
Çıkış akımı
“1” sinyali için nominal değer2 A
for signal "1" permissible range, min.12 mA
for signal "1" permissible range, max.2,4 A
“0” sinyali için artık akım, maks.0,5 mA
Anahtarlama frekansı
Omik yükte, maks.20 Hz
with inductive load (acc. to IEC 60947-5-1, DC13), max.0,1 Hz
Lamba yükünde, maks.10 Hz
Total current of the outputs
Current per module, max.10 A
horizontal installation
— up to 30 °C, max.9 A; uneven load distribution
— 40 °C’ye kadar, maks.7,5 A; uneven load distribution
— up to 50 °C, max.6,2 A; uneven load distribution
— up to 60 °C, max.4,5 A; uneven load distribution
— up to 70 °C, max.2,5 A; uneven load distribution
vertical installation
— up to 30 °C, max.7 A; uneven load distribution
— 40 °C’ye kadar, maks.6 A; uneven load distribution
— up to 50 °C, max.4,5 A; uneven load distribution
— up to 60 °C, max.3 A; uneven load distribution
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Maintenance interruptVar
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar; module-wise
Wire breakVar; channel by channel
Short-circuit to groundVar; channel by channel
Short-circuit to L+Var; channel by channel
Tanılama gösterge LED’i
MAINT LED’iVar; Yellow MT LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with1.500 V DC/1 min, type test
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1Up to PLe
Category according to ISO 13849-1Up to Cat. 4
SIL acc. to IEC 61508SIL 3
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL3< 7.00E-05
— High demand/continuous mode: PFH in accordance with SIL3< 2.00E-09 1/h
Çalışma ortam sıcaklığı
Yatay montaj, min.-40 °C
Yatay montaj, maks.70 °C
Dikey montaj, min.-40 °C
Dikey montaj, maks.60 °C
Ölçüler
Genişlik22,5 mm
Yükseklik115 mm
Derinlik138 mm
Ağırlık
Ağırlık, yaklaşık230 g
