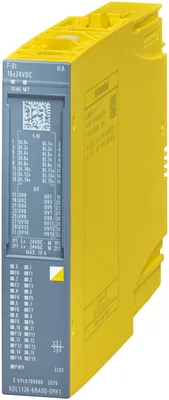

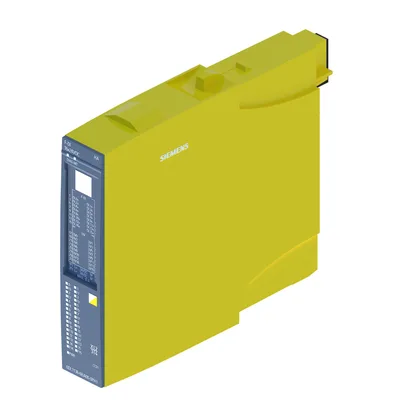

Siemens 6DL1136-6BA00-0PH1
SIMATIC ET 200SP HA, dijital giriş modülü, safety-oriented F-DI 16X24VDC HA, SIL3 (IEC 61508), en çok PL E (ISO 13849-1) suitable için klemens bloğu H1, M1, renk code CC01, channel diagnostics
Ürün tipi tanımıF-DI 16x24VDC HA
Firmware sürümüV1.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
PROFINET from GSD version/GSD revisionGSDML V2.42 2023,01
DIVar
Ürün Hakkında
SIMATIC ET 200SP HA, dijital giriş modülü, safety-oriented F-DI 16X24VDC HA, SIL3 (IEC 61508), en çok PL E (ISO 13849-1) suitable için klemens bloğu H1, M1, renk code CC01, channel diagnostics
Siemens 6DL1136-6BA00-0PH1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıF-DI 16x24VDC HA
Firmware sürümüV1.0
FW update possibleVar
Usable terminal blocktype H1, M1, N0, H0, M0 (for details see the system manual)
Color code for module-specific color-coded labelCC01
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV21
STEP 7 configurable/integrated from versionV5.6 SP2 V9.0 SP3 (with S7 F Systems V6.3)
PCS 7 configurable/integrated from versionV9.0 SP3 (with S7 F Systems V6.3)
PROFINET from GSD version/GSD revisionGSDML V2.42 2023,01
Operating mode
DIVar
Redundancy
Redundancy capabilityVar; With TB type M1
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)80 mA
Akım tüketimi, maks.150 mA
Encoder supply
Number of outputs16
24 V enkoder beslemesi
24 VVar; Min. L+ (-1 V)
Short-circuit protectionVar; electronic (response threshold 0,7 A to 1,5 A; for IO redundancy up to 3 A). Ensure sufficient cable cross-section to attain the response threshold. Depending on the cable cross-section used, there may be constraints regarding the usable length of cable
Output current per channel, max.0,5 A
Output current per module, max.8 A
Power
Power consumption from the backplane bus90 mW
Güç kaybı
Güç kaybı, tipik3,2 W; All channels equipped with internal encoder supply ve switch contacts, rated voltage ve ambient temperature
Address space per module
Inputs9 bayt
Outputs5 bayt
Donanım yapılandırması
Automatic encodingVar
Dijital girişler
Dijital giriş sayısı16
Digital inputs, parameterizableVar
Kaynak/çeken girişVar; P-reading
Input characteristic curve in accordance with IEC 61131, type 1Var
Input characteristic curve in accordance with IEC 61131, type 2Yok
Input characteristic curve in accordance with IEC 61131, type 3Yok
Pulse extensionVar
Lengthoff, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s
Time stampVar; Resolution 10 ms
Signal change flutterVar
Flutter observation windowVar
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için+15 to +30 V
Giriş akımı
for signal "1", typ.2,5 mA
Standart girişler için
— ParametrelenebilirVar
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Maintenance interruptVar
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar; module-wise
— ParametrelenebilirVar
Monitoring of encoder power supplyVar; channel by channel
Wire breakVar; channel by channel, optional protective circuit for preventing wire-break diagnostics in the case of simple encoder contacts: 18 kOhm to 30 kOhm, typical 26 kOhm
Short-circuit to groundVar; Encoder supply to M, channel by channel
Tanılama gösterge LED’i
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with1.500 V DC/1 min, type test
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1Up to PLe
Category according to ISO 13849-1Cat. 4
SIL acc. to IEC 61508SIL 3
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL3< 3.00E-05
— High demand/continuous mode: PFH in accordance with SIL3< 2.00E-09 1/h
Çalışma ortam sıcaklığı
Yatay montaj, min.-40 °C
Yatay montaj, maks.70 °C
Dikey montaj, min.-40 °C
Dikey montaj, maks.60 °C
Ölçüler
Genişlik22,5 mm
Yükseklik115 mm
Derinlik138 mm
Ağırlık
Ağırlık, yaklaşık210 g
Aksesuarlar 6
Siemens 6DL1136-6BA00-0PH1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6DL1193-6GA00-0NN0 | Zorunlu ek ürün · Carrier module | |
| 6DL1193-6GC00-0NN0 | Zorunlu ek ürün · Carrier module | |
| 6DL1193-6TP00-0BH1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0BM1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DH1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DM1 | Zorunlu ek ürün · Terminal module |
