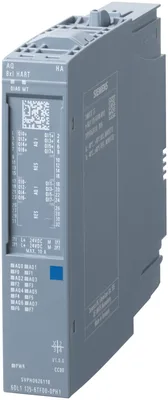

Siemens 6DL1135-6TF00-0PH1
SIMATIC ET 200SP HA, analog çıkış modül, AQ 8XI HART HA suitable için klemens bloğu H1, M1, renk code CC00, channel diagnostics, 16-bit, +/-0.1%
Ürün tipi tanımıAQ 8 x I HART HA
Firmware sürümüV1.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
PROFINET from GSD version/GSD revisionGSDML V2.3
Redundancy capabilityVar; With TB type M1
Ürün Hakkında
SIMATIC ET 200SP HA, analog çıkış modül, AQ 8XI HART HA suitable için klemens bloğu H1, M1, renk code CC00, channel diagnostics, 16-bit, +/-0.1%
Siemens 6DL1135-6TF00-0PH1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıAQ 8 x I HART HA
Firmware sürümüV1.0
FW update possibleVar
Usable terminal blocktype H1, M1, N0, H0, M0 (for details see the system manual)
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV16
STEP 7 configurable/integrated from versionV5.6
PCS 7 configurable/integrated from versionV9.0
PCS neo can be configured/integrated from versionV3.0
PROFINET from GSD version/GSD revisionGSDML V2.3
Redundancy
Redundancy capabilityVar; With TB type M1
CiR - Configuration in RUN
Reparameterization possible in RUNVar
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)230 mA; 8x 20 mA with 750 ohm load resistance
Akım tüketimi, maks.350 mA; 8x 24 mA with 750 ohm load resistance
Güç kaybı
Güç kaybı, tipik3,2 W
Address space per module
Address space per module, max.17 bayt; 16-bayt outputs ve 1 bayt for QI information
Address space per module with HART, max.57 bayt; 40-bayt inputs for HART ve 1 bayt for QI information, 16-bayt outputs
Address space per module with MultiHART, max.24 bayt; 6-bayt inputs for HART ve 1 bayt for QI information, 16-bayt outputs, ve 1-bayt output for MultiHART command
Analog çıkışlar
Analog çıkış sayısı8; short-circuit proof with respect to ground
Current output, no-load voltage, max.28 V
Çıkış aralıkları, akım
0 to 10 mAVar; 14 bit
0 … 20 mAVar; 15 bit
-20 mA to +20 mAYok
4 mA to 20 mAVar; 16 bit incl. sign
Connection of actuators
for current output two-wire connectionVar
Load impedance (in rated range of output)
for current outputs, min.150 Ω
with current outputs, max.750 Ω
with current outputs, inductive load, max.10 mH
Destruction limits against externally applied voltages and currents
Voltages at the outputs36 V; Minus 0,3 V lower limit
Kablo uzunluğu
Ekranlı, maks.1.000 m; with unshielded cables up to 800 m, remember that (external) EMC loads can cause incorrect measured values
Settling time
for resistive load1,2 ms; 750 ohm
for inductive load1,2 ms
Errors/accuracies
Linearity error (relative to output range), (+/-)0,01 %
Temperature error (relative to output range), (+/-)0,002 %/K
Crosstalk between the outputs, min.70 dB
Repeat accuracy in steady state at 25 °C (relative to output range), (+/-)0,02 %
Operational error limit in overall temperature range
Current, relative to output range, (+/-)0,5 %; 0... 60 °C: 0,2 %
Basic error limit (operational limit at 25 °C)
Current, relative to output range, (+/-)0,1 %
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Diagnoses
Monitoring the supply voltageVar
Wire breakVar; channel by channel
short-circuitVar; channel by channel
Overflow/UnderflowVar; channel by channel
Tanılama gösterge LED’i
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Var
Isolation
Isolation tested with1.500 V DC/1 min, type test
Çalışma ortam sıcaklığı
Yatay montaj, min.-40 °C
Yatay montaj, maks.70 °C
Dikey montaj, min.-40 °C
Dikey montaj, maks.60 °C

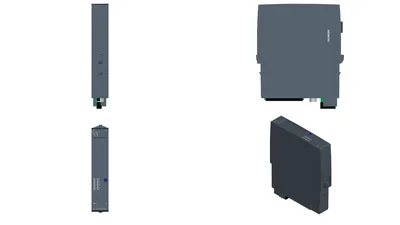

Ölçüler
Genişlik22,5 mm
Yükseklik115 mm
Derinlik138 mm
Ağırlık
Ağırlık, yaklaşık160 g
Aksesuarlar 9
Siemens 6DL1135-6TF00-0PH1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6DL1193-6GA00-0NN0 | Zorunlu ek ürün · Carrier module | |
| 6DL1193-6GC00-0NN0 | Zorunlu ek ürün · Carrier module | |
| 6DL1193-6TP00-0BH1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0BM1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DH1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DM1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0BN0 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DN0 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TC00-0DH0 | Zorunlu ek ürün · Terminal module |
