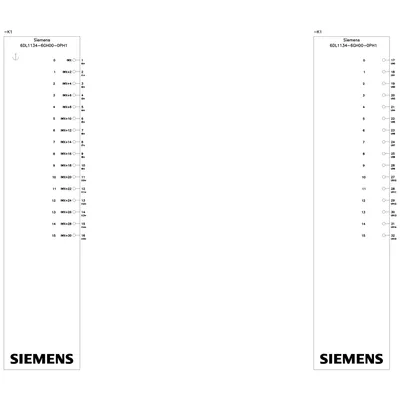

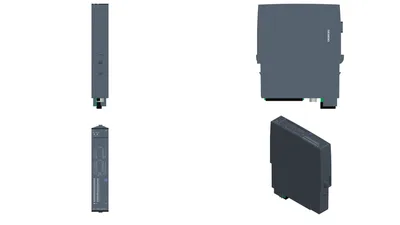

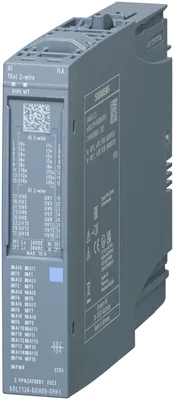

Siemens 6DL1134-6GH00-0PH1
Please be sure to observe the sales instructions regarding existing certificates. See SIOS entry 109820448 giriş modül, AI 16XI 2-wire HA, suitable için klemens bloğu, H1, P0, renk code CC01, channel diagnostics
Ürün tipi tanımıAI 16xI 2-wire HA
Firmware sürümüV1.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
PROFINET from GSD version/GSD revisionGSDML V2.42 2023,01
OversamplingYok
Ürün Hakkında
Please be sure to observe the sales instructions regarding existing certificates. See SIOS entry 109820448 giriş modül, AI 16XI 2-wire HA, suitable için klemens bloğu, H1, P0, renk code CC01, channel diagnostics
Siemens 6DL1134-6GH00-0PH1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıAI 16xI 2-wire HA
Firmware sürümüV1.0
FW update possibleVar
Usable terminal blocktype H1, N0, H0 (see system manual for details)
Color code for module-specific color-coded labelCC01
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV18
STEP 7 configurable/integrated from versionV5.6
PCS 7 configurable/integrated from versionV9.1 SP2
PCS neo can be configured/integrated from versionV4.0
PROFINET from GSD version/GSD revisionGSDML V2.42 2023,01
Operating mode
OversamplingYok
MSIYok
Redundancy
Redundancy capabilityYok
CiR - Configuration in RUN
Reparameterization possible in RUNVar
Calibration possible in RUNYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)350 mA
Encoder supply
Number of outputs16
Output voltage (DC)24 V
Output voltage, min.19,2 V
Short-circuit protectionVar
24 V enkoder beslemesi
24 VVar
Short-circuit protectionVar; Per output, thermal
Output current per channel, max.46 mA
Output current per module, max.0,8 A
Güç kaybı
Güç kaybı, tipik0,6 W
Address space per module
Address space per module, max.34 bayt; 32-bayt inputs ve 2 bytes for QI information
Inputs34 bayt
Analog girişler
Analog giriş sayısı16
For current measurement16
permissible input current for current input (destruction limit), max.30 mA
Cycle time (all channels), min.400 ms
Input ranges (rated values), currents
0 … 20 mAVar; 16 bit incl. sign
— Input resistance (0 to 20 mA)250 Ω
4 mA to 20 mAVar; 16 bit incl. sign
— Input resistance (4 mA to 20 mA)250 Ω
Kablo uzunluğu
Ekranlı, maks.800 m
Ekransız, maks.200 m
Analog value generation for the inputs
Measurement principleintegrating (Sigma-Delta)
Kanal başına entegrasyon/dönüşüm süresi ve çözünürlük
Aşım dahil çözünürlük (işaret biti dahil), maks.16 bit; 15 bit 0... 10 mA ve 60 Hz interference suppression
Entegrasyon süresi, parametrelenebilirVar; channel by channel
Integration time (ms)16,6 / 20 / 100 ms
Smoothing of measured values
parameterizableVar; yok, weak, medium, strong, channel-by-channel
Connection of signal encoders
for current measurement as 2-wire transducerVar
Errors/accuracies
Linearity error (relative to input range), (+/-)0,01 %
Temperature error (relative to input range), (+/-)0,005 %/K
Crosstalk between the inputs, min.60 dB
Repeat accuracy in steady state at 25 °C (relative to input range), (+/-)0,05 %
Operational error limit in overall temperature range
Current, relative to input range, (+/-)0,5 %
Basic error limit (operational limit at 25 °C)
Current, relative to input range, (+/-)0,3 %
Alarms
Diagnostic alarmVar
Limit value alarmYok
Diagnoses
Monitoring the supply voltageVar
Wire breakVar; channel-by-channel, 4 to 20 mA only
Short-circuitYok
Overflow/UnderflowVar; channel by channel
Tanılama gösterge LED’i
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Yok
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with1.500 V DC/1 min, type test
Çalışma ortam sıcaklığı
Yatay montaj, min.-40 °C
Yatay montaj, maks.70 °C
Dikey montaj, min.-40 °C
Dikey montaj, maks.60 °C
Ölçüler
Genişlik22,5 mm
Yükseklik115 mm
Derinlik138 mm
Ağırlık
Ağırlık, yaklaşık148 g
