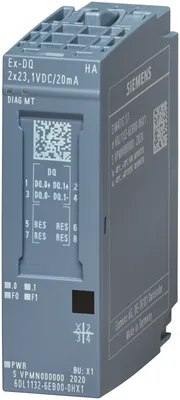

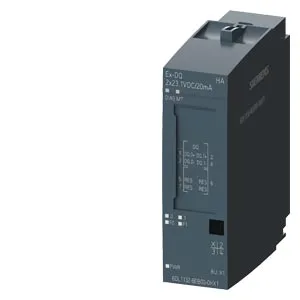

Siemens 6DL1132-6EB00-0HX1
Please take care of the sales information regarding to existing certificates. SIOS article 109796307 dijital ex-i çıkış modül, Ex-DQ 2x23,1VDC/20mA suitable için BaseUnit tip X1, channel diagnostics
Ürün tipi tanımıEx-DQ 2x23.1VDC/20mA
Firmware sürümüV1.0
FW update possibleVar
usable BaseUnitsBU type X1
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Ürün Hakkında
Please take care of the sales information regarding to existing certificates. SIOS article 109796307 dijital ex-i çıkış modül, Ex-DQ 2x23,1VDC/20mA suitable için BaseUnit tip X1, channel diagnostics
Siemens 6DL1132-6EB00-0HX1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıEx-DQ 2x23.1VDC/20mA
Firmware sürümüV1.0
FW update possibleVar
usable BaseUnitsBU type X1
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV16
STEP 7 configurable/integrated from versionV5.6 SP2
PCS 7 configurable/integrated from versionV9.1
PCS neo can be configured/integrated from versionV3.1
PROFINET from GSD version/GSD revisionGSDML V2.35
Operating mode
DQVar
MSOVar
Redundancy
Redundancy capabilityYok
Giriş akımı
Akım tüketimi (nominal değer)80 mA; At 20 mA per channel
Akım tüketimi, maks.80 mA; At 20 mA per channel
Çıkış gerilimi
Nominal değer (DC)23,1 V; See output characteristic in manual
Güç kaybı
Güç kaybı, tipik1,3 W
Address space per module
Address space per module, max.1 bayt; + 1 bayt for QI information
Donanım yapılandırması
Mechanical coding elementVar
Selection of BaseUnit for connection variants
2-wire connectionBU type X1
Dijital çıkışlar
Dijital çıkış sayısı2
Current-sinkingYok
Current-sourcingVar
Digital outputs, parameterizableVar
Short-circuit protectionVar
Open-circuit detectionVar; capacitive loads can cause wire-break diagnostics when the channel is switched off
Overload protectionVar
Endüktif kapatma geriliminin sınırlandırılmasıDQ.n- (-1 V)
Çıkışların anahtarlama kapasitesi
Omik yükte, maks.20 mA; See output characteristic in manual
with inductive load, max.20 mA; See output characteristic in manual
Load resistance range
lower limit872 Ω; See output characteristic in manual
upper limit10 kΩ; See output characteristic in manual
Çıkış akımı
“1” sinyali için nominal değer20 mA
“0” sinyali için artık akım, maks.100 µA; 250 µA test current for wire break diagnostics
Omik yükte çıkış gecikmesi
"0" to "1", typ.50 µs
"1" to "0", typ.100 µs
Parallel switching of two outputs
for upratingYok
Anahtarlama frekansı
Omik yükte, maks.500 Hz
with inductive load, max.500 Hz
Total current of the outputs
Current per channel, max.20 mA
Current per module, max.40 mA
horizontal installation
— up to 70 °C, max.40 mA
vertical installation
— up to 60 °C, max.40 mA
Kablo uzunluğu
Ekranlı, maks.500 m; Ex characteristic values must be observed
Ekransız, maks.500 m; Ex characteristic values must be observed
Interrupts/diagnostics/status information
Diagnostics functionVar
Substitute values connectableVar
Alarms
Diagnostic alarmVar
Maintenance interruptVar
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar
— ParametrelenebilirVar
Wire breakVar; channel by channel
Short-circuitVar; channel by channel
Group errorVar
Tanılama gösterge LED’i
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
maximum values for connecting terminals for gas group IIC
Uo (no-load voltage), max.24,8 V
Io (short-circuit current), max.99 mA
Po (power output), max.614 mW
Co (permissible external capacity), max.100 nF
Lo (permissible external inductivity), max.3,5 mH
Um (voltage at non-intrinsically safe connecting terminals), max.60 V
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar; Electrical isolation between the channels ve input voltage PME
Isolation
Isolation tested withfurther information on insulation can be found in the "ET 200SP HA / ET 200SP modules for devices in hazardous areas” System Manual
insulation of the field circuits to local ground acc. to IEC/EN 60079-11 tested with707 V DC (type test)
Çalışma ortam sıcaklığı
Yatay montaj, min.-40 °C
Yatay montaj, maks.70 °C
Dikey montaj, min.-40 °C
Dikey montaj, maks.60 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.2.000 m
Ölçüler
Genişlik20 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık55 g
Aksesuarlar 2
Siemens 6DL1132-6EB00-0HX1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6DL1193-6BP00-0BX1 | Zorunlu ek ürün · BaseUnit | |
| 6DL1133-6PX00-0HW0 | Zorunlu ek ürün · Power module |
