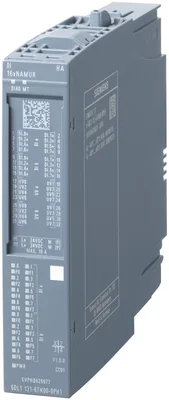

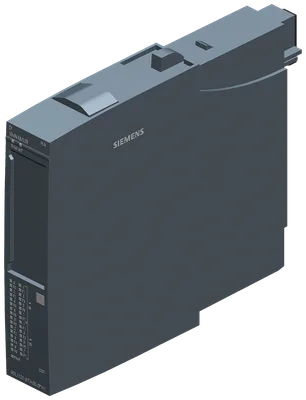

Siemens 6DL1131-6TH00-0PH1
SIMATIC ET 200SP HA, dijital giriş modülü, DI 16XNAMUR HA, suitable için klemens bloğu H1, M1, renk code CC01, channel diagnostics
Ürün tipi tanımıDI 16xNAMUR HA
Firmware sürümüV1.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
PROFINET from GSD version/GSD revisionGSDML V2.3
DIVar
Ürün Hakkında
SIMATIC ET 200SP HA, dijital giriş modülü, DI 16XNAMUR HA, suitable için klemens bloğu H1, M1, renk code CC01, channel diagnostics
Siemens 6DL1131-6TH00-0PH1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDI 16xNAMUR HA
Firmware sürümüV1.0
FW update possibleVar
Usable terminal blocktype H1, M1, N0, H0, M0 (for details see the system manual)
Color code for module-specific color-coded labelCC01
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV16
STEP 7 configurable/integrated from versionV5.6
PCS 7 configurable/integrated from versionV9.0
PCS neo can be configured/integrated from versionV3.0
PROFINET from GSD version/GSD revisionGSDML V2.3
Operating mode
DIVar
CounterYok
Redundancy
Redundancy capabilityVar; With TB type M1
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)95 mA
Akım tüketimi, maks.115 mA
Encoder supply
Number of outputs16
Output voltage, min.8,1 V
Short-circuit protectionVar
Power
Power consumption from the backplane bus74 mW
Güç kaybı
Güç kaybı, tipik2,4 W
Address space per module
Address space per module, max.2 bayt; + 2 bytes for QI information
Dijital girişler
Dijital giriş sayısı16; NAMUR
Digital inputs, parameterizableVar
Pulse extensionVar; 0,5 s, 1 s, 2 s
Time stampVar; Resolution 10 ms
Time stamp (with precision of 1 ms)Yok
Edge evaluationVar; rising edge, falling edge, edge change
Signal change flutterVar; 2 to 32 signal changes
Flutter observation windowVar; 0,5 s, 1 s to 100 s in 1-s steps
Giriş gerilimi
Nominal değer (DC)8,2 V
for 10 k switched contact
— for signal "0", min.0,35 mA
— for signal "0", max.1,2 mA
— for signal "1", min.2,1 mA
— for signal "1", max.6,4 mA
for unswitched contact
— for signal "0", max. (permissible quiescent current)0,5 mA
— for signal "1", typ.8 mA
for NAMUR encoders
— for signal "0", min.0,35 mA
— for signal "0", max.1,2 mA
— for signal "1", min.2,1 mA
— for signal "1", max.6,4 mA
Input delay (for rated value of input voltage)
tolerated changeover time for changeover contacts300 ms
for NAMUR inputs
— “0”dan “1”e, maks.17 ms
— at "1" to "0", max.25 ms
Kablo uzunluğu
Ekranlı, maks.600 m
Ekransız, maks.200 m
Bağlanabilir enkoderler
NAMUR encoder/changeover contact according to EN 60947Var
Single contact / changeover contact unconnectedVar
Single contact / changeover contact connected with 10 kΩVar
2 telli sensörVar; Acc. to NAMUR
— permissible quiescent current (2-wire sensor), max.1,2 mA
Alarms
Diagnostic alarmVar; channel by channel
Hardware interruptVar; Parameterizable, channels 0 to 15, rising/falling edge
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar
— ParametrelenebilirVar
Monitoring of encoder power supplyVar
Wire breakVar
Short-circuitVar
Group errorVar
Changeover contact errorVar
Tanılama gösterge LED’i
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
Between the channels and load voltage L+Var
Isolation
Isolation tested with1.500 V DC/1 min, type test
Çalışma ortam sıcaklığı
Yatay montaj, min.-40 °C
Yatay montaj, maks.70 °C
Dikey montaj, min.-40 °C
Dikey montaj, maks.60 °C
Ölçüler
Genişlik22,5 mm
Yükseklik115 mm
Derinlik138 mm
Ağırlık
Ağırlık, yaklaşık153 g
Aksesuarlar 9
Siemens 6DL1131-6TH00-0PH1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6DL1193-6GA00-0NN0 | Zorunlu ek ürün · Carrier module | |
| 6DL1193-6GC00-0NN0 | Zorunlu ek ürün · Carrier module | |
| 6DL1193-6TP00-0BH1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0BM1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DH1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DM1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0BN0 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DN0 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TC00-0DH0 | Zorunlu ek ürün · Terminal module |
