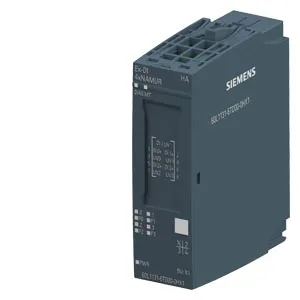

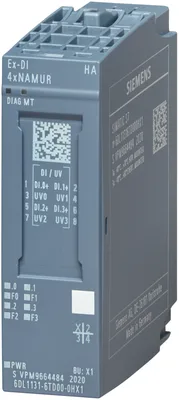

Siemens 6DL1131-6TD00-0HX1
Please take care of the sales information regarding to existing certificates. SIOS article 109796307 dijital ex-i giriş modül, DI 4xNAMUR, suitable için BaseUnit tip X1, channel diagnostics
Ürün tipi tanımıEx-DI 4xNAMUR
Firmware sürümüV1.0
FW update possibleVar
usable BaseUnitsBU type X1
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Ürün Hakkında
Please take care of the sales information regarding to existing certificates. SIOS article 109796307 dijital ex-i giriş modül, DI 4xNAMUR, suitable için BaseUnit tip X1, channel diagnostics
Siemens 6DL1131-6TD00-0HX1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıEx-DI 4xNAMUR
Firmware sürümüV1.0
FW update possibleVar
usable BaseUnitsBU type X1
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV16
STEP 7 configurable/integrated from versionV5.6 SP2
PCS 7 configurable/integrated from versionV9.1
PCS neo can be configured/integrated from versionV3.1
PROFINET from GSD version/GSD revisionGSDML V2.35
Operating mode
DIVar
CounterVar
MSIVar
Redundancy
Redundancy capabilityYok
Giriş akımı
Akım tüketimi (nominal değer)50 mA
Akım tüketimi, maks.55 mA
Encoder supply
Number of outputs4
Output voltage (DC)8,2 V
Short-circuit protectionVar
Güç kaybı
Güç kaybı, tipik1,2 W
Address space per module
Inputs10 bayt; + 1 bayt for QI information
Outputs10 bayt
Donanım yapılandırması
Mechanical coding elementVar
Selection of BaseUnit for connection variants
2-wire connectionBU type X1
Dijital girişler
Dijital giriş sayısı4; NAMUR
Digital inputs, parameterizableVar
Pulse extensionVar; 0,5 s, 1 s, 2 s
Time stampVar; Resolution 10 ms
Time stamp (with precision of 1 ms)Yok
Edge evaluationVar; Positive edge, negative edge
Signal change flutterVar; 2 to 32 signal changes
Flutter observation windowVar; 0,5 s, 1 s to 100 s in 1-s steps
Digital input functions, parameterizable
— Number, max.2; Channel 0 ve 1
— Counting frequency, max.5 kHz
— Counting direction up/downVar; Up
Giriş gerilimi
Nominal değer (DC)8,2 V
for 10 k switched contact
— for signal "0", max.1,2 mA
— for signal "1", min.2,1 mA
for unswitched contact
— for signal "0", max. (permissible quiescent current)0,5 mA
— for signal "1", typ.8 mA
for NAMUR encoders
— for signal "0", min.0,35 mA
— for signal "0", max.1,2 mA
— for signal "1", min.2,1 mA
— for signal "1", max.6,4 mA
for NAMUR inputs
— “0”dan “1”e, maks.12 ms
— at "1" to "0", max.12 ms
Kablo uzunluğu
Ekranlı, maks.500 m; Ex characteristic values must be observed; without shield applied on both sides ve cable lengths of more than 200 m, measured value distortions can occur when using the inputs as counter/ frequency meter
Ekransız, maks.300 m; Ex characteristic values must be observed; without shield applied on both sides ve cable lengths of more than 200 m, measured value distortions can occur when using the inputs as counter/ frequency meter
Bağlanabilir enkoderler
NAMUR encoder/changeover contact according to EN 60947Var
Single contact / changeover contact unconnectedVar
Single contact / changeover contact connected with 10 kΩVar
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Maintenance interruptVar
Hardware interruptVar; channel by channel
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar
— ParametrelenebilirVar
Monitoring of encoder power supplyVar
Wire breakVar; channel by channel
Short-circuitVar; channel by channel
Group errorVar
Tanılama gösterge LED’i
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsVar; red LED
for module diagnosticsVar; green/red DIAG LED
Accuracy
— Frequency measurement1 %
maximum values for connecting terminals for gas group IIC
Uo (no-load voltage), max.9,6 V
Io (short-circuit current), max.61 mA; applies for up to four circuits connected in parallel
Po (power output), max.145 mW; applies for up to four circuits connected in parallel
Co (permissible external capacity), max.3,6 µF; applies for up to four circuits connected in parallel
Lo (permissible external inductivity), max.13 mH; applies for up to four circuits connected in parallel
Um (voltage at non-intrinsically safe connecting terminals), max.60 V
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsVar; Electrical isolation between the channels ve input voltage PME
Isolation
Isolation tested withfurther information on insulation can be found in the "ET 200SP HA / ET 200SP modules for devices in hazardous areas” System Manual
insulation of the field circuits to local ground acc. to IEC/EN 60079-11 tested with707 V DC (type test)
Çalışma ortam sıcaklığı
Yatay montaj, min.-40 °C
Yatay montaj, maks.70 °C
Dikey montaj, min.-40 °C
Dikey montaj, maks.60 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.2.000 m
Ölçüler
Genişlik20 mm
Yükseklik73 mm
Derinlik58 mm
Ağırlık
Ağırlık, yaklaşık55 g
Aksesuarlar 7
Siemens 6DL1131-6TD00-0HX1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6DL1193-6GA00-0NN0 | Zorunlu ek ürün · Carrier module | |
| 6DL1193-6GC00-0NN0 | Zorunlu ek ürün · Carrier module | |
| 6DL1193-6TP00-0BH1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0BM1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DH1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DM1 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TC00-0DH0 | Zorunlu ek ürün · Terminal module |
