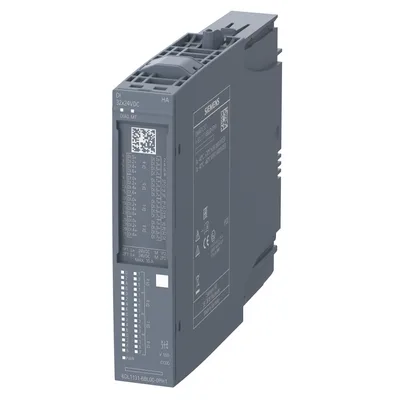

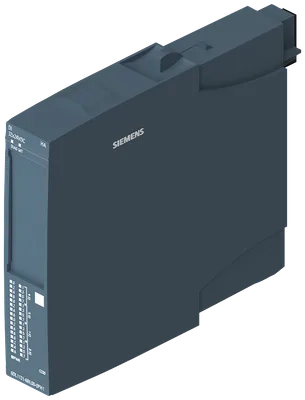

Siemens 6DL1131-6BL00-0PH1
SIMATIC ET 200SP HA, dijital giriş modülü, DI 32X24VDC HA, suitable için klemens bloğu, H1, P0, renk code CC00, channel diagnostics
Ürün tipi tanımıDI 32x24VDC HA
Firmware sürümüV1.0
FW update possibleVar
I&M dataVar; I&M0 to I&M3
PROFINET from GSD version/GSD revisionGSDML V2.3
DIVar
Ürün Hakkında
SIMATIC ET 200SP HA, dijital giriş modülü, DI 32X24VDC HA, suitable için klemens bloğu, H1, P0, renk code CC00, channel diagnostics
Siemens 6DL1131-6BL00-0PH1
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıDI 32x24VDC HA
Firmware sürümüV1.0
FW update possibleVar
Usable terminal blocktype H1, P0, N0, H0 (see system manual for details)
Color code for module-specific color-coded labelCC00
Product function
I&M dataVar; I&M0 to I&M3
Mühendislik aracı
STEP 7 TIA Portal configurable/integrated from versionV16
STEP 7 configurable/integrated from versionV5.6
PCS 7 configurable/integrated from versionV9.0
PCS neo can be configured/integrated from versionV3.0
PROFINET from GSD version/GSD revisionGSDML V2.3
Operating mode
DIVar
CounterYok
OversamplingYok
MSIYok
Redundancy
Redundancy capabilityYok
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Giriş akımı
Akım tüketimi (nominal değer)11,5 mA
Akım tüketimi, maks.15 mA
Encoder supply
Number of outputs32; When terminal block with encoder supply is used (type P0)
Output voltage, min.19,2 V
Short-circuit protectionVar; When using TB type P0
Güç kaybı
Güç kaybı, tipik1,6 W; Maks. 2,8 W (all inputs "1")
Address space per module
Address space per module, max.4 bayt; + 4 bytes for QI information
Donanım yapılandırması
Mechanical coding elementVar
Dijital girişler
Dijital giriş sayısı32
Digital inputs, parameterizableVar
Kaynak/çeken girişVar; P-reading
Input characteristic curve in accordance with IEC 61131, type 1Var
Input characteristic curve in accordance with IEC 61131, type 2Yok
Input characteristic curve in accordance with IEC 61131, type 3Var
Pulse extensionYok
Edge evaluationVar; rising edge, falling edge, edge change
Giriş gerilimi
Nominal değer (DC)24 V
“0” sinyali için-30 to +5 V
“1” sinyali için+11 to +30V
Giriş akımı
for signal "1", typ.2,5 mA
Standart girişler için
— ParametrelenebilirYok
— “0”dan “1”e, min.3,2 ms
— “0”dan “1”e, maks.5,3 ms
— at "1" to "0", min.2,9 ms
— at "1" to "0", max.4,5 ms
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Bağlanabilir enkoderler
2 telli sensörVar
— permissible quiescent current (2-wire sensor), max.1,5 mA
Interrupts/diagnostics/status information
Diagnostics functionVar
Alarms
Diagnostic alarmVar; channel by channel
Hardware interruptVar; channel by channel
Diagnoses
Diagnostic information readableVar
Monitoring the supply voltageVar; module-wise
— ParametrelenebilirVar
Wire breakVar; Channel-by-channel, optional protective circuit for preventing wire-break diagnostics in the case of simple encoder contacts: 15 kOhm to 18 kOhm
short-circuitYok
Tanılama gösterge LED’i
MAINT LED’iVar; Yellow LED
Monitoring of the supply voltage (PWR-LED)Var; green PWR LED
Channel status displayVar; green LED
for channel diagnosticsYok
for module diagnosticsVar; green/red DIAG LED
Potential separation channels
Kanallar arasıYok
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with1.500 V DC/1 min, type test
Çalışma ortam sıcaklığı
Yatay montaj, min.-40 °C
Yatay montaj, maks.70 °C
Dikey montaj, min.-40 °C
Dikey montaj, maks.60 °C
Ölçüler
Genişlik22,5 mm
Yükseklik115 mm
Derinlik138 mm
Ağırlık
Ağırlık, yaklaşık150 g
Aksesuarlar 4
Siemens 6DL1131-6BL00-0PH1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6DL1193-6GA00-0NN0 | Zorunlu ek ürün · Carrier module | |
| 6DL1193-6GC00-0NN0 | Zorunlu ek ürün · Carrier module | |
| 6DL1193-6TP00-0BK0 | Zorunlu ek ürün · Terminal module | |
| 6DL1193-6TP00-0DK0 | Zorunlu ek ürün · Terminal module |
