Siemens 6AG2223-5PH50-4XB0 için nasıl fiyat teklifi alabilirim?

Siemens 6AG2223-5PH50-4XB0 için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSDXXU1YGNSCLB ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Siemens 6AG2223-5PH50-4XB0 stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Siemens 6AG2223-5PH50-4XB0 orijinal ve yeni mi?

Evet. Siemens markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Siemens 6AG2223-5PH50-4XB0 teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

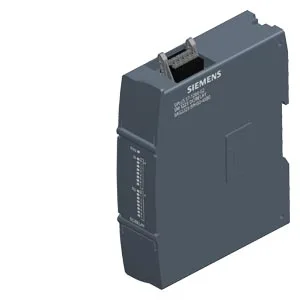

Siemens 6AG2223-5PH50-4XB0

SIPLUS S7-1200 G2: SIPLUS S7-1200 SM1223 8DI / 8DQ based on 6ES7223-5PH50-0XB0 ile conformal coating OT4: -40...+70 °C ST1/2: 85 °C için 10 minutes. giriş: 8x DI 24 V DC sink/source; çıkış: 8x DO röle 2 A

SiemensMFR # 6AG2223-5PH50-4XB0SKU # YLSDXXU1YGNSCLB

Ürün tipi tanımıSM 1223, DI 8x 24 V DC, DQ 8x relay

based on6ES7223-5PH50-0XB0

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)20,4 V

İzin verilen aralık, üst sınır (DC)28,8 V

from backplane bus 5 V DC, max.105 mA

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6AG2223-5PH50-4XB0

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıSM 1223, DI 8x 24 V DC, DQ 8x relay

based on6ES7223-5PH50-0XB0

Besleme gerilimi

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)20,4 V

İzin verilen aralık, üst sınır (DC)28,8 V

Giriş akımı

from backplane bus 5 V DC, max.105 mA

Dijital girişler

from load voltage L+ (without load), max.4,1 mA; per channel

Dijital çıkışlar

from load voltage L+, max.9 mA; per relay coil

Güç kaybı

Güç kaybı, tipik4,8 W

Dijital girişler

Dijital giriş sayısı8

in groups of4

Input characteristic curve in accordance with IEC 61131, type 1Var

Tüm montaj konumları

— 40 °C’ye kadar, maks.8

horizontal installation

— 40 °C’ye kadar, maks.8

— up to 50 °C, max.8

vertical installation

— 40 °C’ye kadar, maks.8

Giriş gerilimi

Nominal değer (DC)24 V

“0” sinyali için5 V DC veya 0,5 mA

“1” sinyali için15 V DC 2,5 mA

Giriş akımı

for signal "0", max. (permissible quiescent current)1 mA

“1” sinyali için, min.2,5 mA

for signal "1", typ.4 mA

Standart girişler için

— ParametrelenebilirVar; 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms ve 12,8 ms, selectable in groups of four

Kesme girişleri için

— ParametrelenebilirYok

Kablo uzunluğu

Ekranlı, maks.500 m

Ekransız, maks.300 m

Dijital çıkışlar

Dijital çıkış sayısı8

in groups of8

Short-circuit protectionYok; to be provided externally

Çıkışların anahtarlama kapasitesi

Omik yükte, maks.2 A

Lamba yükünde, maks.30 W with DC, 200 W with AC

Çıkış gerilimi

Nominal değer (DC)5 V DC to 30 V DC

Rated value (AC)5 V AC to 250 V AC

Çıkış akımı

“1” sinyali için nominal değer2 A

Omik yükte çıkış gecikmesi

“0”dan “1”e, maks.10 ms

“1”den “0”a, maks.10 ms

horizontal installation

— up to 50 °C, max.16 A; Current per mass

Röle çıkışları

Röle çıkışı sayısı8

Rated supply voltage of relay coil L+ (DC)24 V

Number of operating cycles, max.mechanically 10 million, rated load voltage 100.000

Switching capacity of contacts

— with inductive load, max.2 A

— on lamp load, max.30 W with DC, 200 W with AC

— with resistive load, max.2 A

Kablo uzunluğu

Ekranlı, maks.500 m

Ekransız, maks.150 m

Interrupts/diagnostics/status information

Diagnostics functionVar

Alarms

Diagnostic alarmVar

Diagnoses

Monitoring the supply voltageVar

Tanılama gösterge LED’i

for status of the inputsVar

for status of the outputsVar

for maintenanceVar

Dijital girişlerde potansiyel ayrımı

Kanallar arası, grup başına4

between the channels and backplane busVar; 707 V DC (type test)

Dijital çıkışlarda potansiyel ayrımı

Kanallar arasıRelays

Kanallar arası, grup başına8

between the channels and backplane busVar; 4.200 V DC (type test)

Isolation

Isolation tested with2.545 V DC (type test) ve according to EN 50155 (routine test)

Koruma derecesi ve sınıfı

IP koruma sınıfıIP20

Standartlar, onaylar, sertifikalar

Siemens Eco Profile (SEP)Siemens EcoTech

Ekolojik ayak izi

Çevresel ürün beyanıVar; type 2 acc. to ISO 14021

Küresel ısınma potansiyeli

— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]40,3 kg

— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]7,79 kg

— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]32,5 kg

— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.089 kg

Railway application

EN 50121-3-2Var; EMC for rail vehicles

EN 50121-4Var; EMC for signal ve telecommunications systems

EN 50124-1Var; railway applications - overvoltage category OV2; pollution degree PD2; UNm = AC 250 V

EN 50125-1Var; Rail vehicles - see ambient conditions

EN 50125-2Var; Stationary electrical equipment - see ambient conditions

EN 50125-3Var; Signal ve telecommunications systems - see ambient conditions; vibrations ve shocks: Application point outside of tracks (1 m to 3 m away from track)

EN 50155Var; Rail vehicles - temperature class OT4, ST1/ST2, yatay mounting position

EN 61373Var; Rail vehicles - vibrations ve shocks: Category 1 Class A/B

Fire protection acc. to EN 45545-2Var; For proof of conformity, see Service & Support

Serbest düşme

Düşme yüksekliği, maks.0,3 m; five times, in product package

Çalışma ortam sıcaklığı

min.-40 °C

maks.40 °C; maks. voltages ve maks. specifications

Yatay montaj, min.-40 °C; incl. condensation/frost

Yatay montaj, maks.70 °C; rated voltages, 50% of maks. specification ve alternating IO active; +85 °C for 10 min (OT4, ST1/ST2 acc. to EN 50155)

Dikey montaj, min.-40 °C

Dikey montaj, maks.50 °C; rated voltages, 50 % of maks. specification ve alternate IO active

Depolama/taşıma ortam sıcaklığı

min.-40 °C

maks.70 °C

IEC 60068-2-13’e göre hava basıncı

Çalışma, min.540 hPa

Çalışma, maks.1.140 hPa

Depolama/taşıma, min.540 hPa

Depolama/taşıma, maks.1.140 hPa

Deniz seviyesine göre çalışma yüksekliği

Montaj yüksekliği, min.-1 000 m

Montaj yüksekliği, maks.2.000 m

Bağıl nem

With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation / frost (no commissioning in bedewed state), yatay installation

Titreşim

IEC 60068-2-6’ya göre çalışmada titreşim dayanımı3,5 mm from 5 - 8,4 Hz, 1g from 8,4 - 150 Hz

Çalışma, IEC 60068-2-6’ya göre test edilmişVar

Şok testi

IEC 60068-2-27’ye göre test edilmişVar; IEC 68, Part 2-27 half-sine: strength of the shock 15 g (peak value), duration 11 ms

Coolants and lubricants

— Resistant to commercially available coolants and lubricantsVar; Incl. diesel ve oil droplets in the air

Use in stationary industrial systems

— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine

— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75%) incl. salt spray acc. to EN 60068-2-52 (severity degree 3)

— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust

Use on land craft, rail vehicles and special-purpose vehicles

— to biologically active substances according to EN 60721-3-5Var; Class 5B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 5B3 talep üzerine

— to chemically active substances according to EN 60721-3-5Var; Class 5C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3)

— to mechanically active substances according to EN 60721-3-5Var; Class 5S3 incl. sand, dust

Usage in industrial process technology

— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)

— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)

Conformal coating

Coatings for printed circuit board assemblies acc. to EN 61086Var; Class 2 for high reliability

Protection against fouling acc. to EN 60664-3Var; Type 1 protection

Electronic equipment on rolling stock acc. to EN 50155Var; class PC2 protective coating acc. to EN 50155

Military testing according to MIL-I-46058C, Amendment 7Var; Discoloration of coating possible during service life

Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies according to IPC-CC-830AVar; Conformal coating, Class A

Connection method

required front connectorYok

Mechanics/material

PlasticVar

Ölçüler

Genişlik30 mm

Yükseklik125 mm

Derinlik100 mm

Ağırlık

Ağırlık, yaklaşık194 g

Other

Note:for use in railway applications, also observe the product information "SIPLUS extreme RAIL" A5E37661960A, Online Support article 109736776
