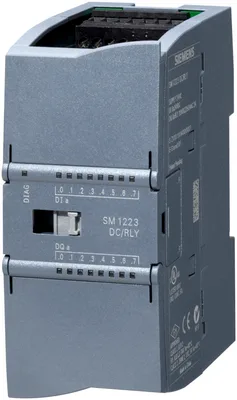

Siemens 6AG2223-1PL32-1XB0

SIPLUS S7-1200 SM 1223 16DI/16DQ RLY T1 rail based on 6ES7223-1PL32-0XB0 ile conformal coating, -25…+60 °C, OT1 ile ST1/2 (+70 °C für 10 minutes), dijital giriş/çıkış 16 DI/16DQ, 16 DI 24 V DC, sink/source, 16 DQ röle 2 A

SiemensMFR # 6AG2223-1PL32-1XB0SKU # CEY-8EF3B0388DFE

Ürün tipi tanımıSM 1223, DI 16x24 V DC, DQ 16x relay

based on6ES7223-1PL32-0XB0

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)20,4 V

İzin verilen aralık, üst sınır (DC)28,8 V

from backplane bus 5 V DC, max.180 mA

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6AG2223-1PL32-1XB0

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıSM 1223, DI 16x24 V DC, DQ 16x relay

based on6ES7223-1PL32-0XB0

Besleme gerilimi

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)20,4 V

İzin verilen aralık, üst sınır (DC)28,8 V

Giriş akımı

from backplane bus 5 V DC, max.180 mA

Dijital girişler

from load voltage L+ (without load), max.4 mA/input 11 mA/relay

Power supply to the transmitters

MevcutVar

Güç kaybı

Güç kaybı, tipik10 W

Dijital girişler

Dijital giriş sayısı16

in groups of2

Input characteristic curve in accordance with IEC 61131, type 1Var

Tüm montaj konumları

— 40 °C’ye kadar, maks.16

horizontal installation

— 40 °C’ye kadar, maks.16

— up to 50 °C, max.16

vertical installation

— 40 °C’ye kadar, maks.16

Giriş gerilimi

Nominal değer (DC)24 V

“0” sinyali için5 V DC 1 mA

“1” sinyali için15 V DC 2,5 mA

Giriş akımı

for signal "0", max. (permissible quiescent current)1 mA

“1” sinyali için, min.2,5 mA

for signal "1", typ.4 mA

Standart girişler için

— ParametrelenebilirVar; 0,2 ms, 0,4 ms, 0,8 ms, 1,6 ms, 3,2 ms, 6,4 ms ve 12,8 ms, selectable in groups of four

Kesme girişleri için

— ParametrelenebilirVar

Kablo uzunluğu

Ekranlı, maks.500 m

Ekransız, maks.300 m

Dijital çıkışlar

Dijital çıkış sayısı16

in groups of4

Short-circuit protectionYok; to be provided externally

Çıkışların anahtarlama kapasitesi

Omik yükte, maks.2 A

Lamba yükünde, maks.30 W with DC, 200 W with AC

Çıkış gerilimi

Nominal değer (DC)5 V DC to 30 V DC

Rated value (AC)5 V AC to 250 V AC

Çıkış akımı

“1” sinyali için nominal değer2 A

for signal "1" permissible range, max.2 A

Omik yükte çıkış gecikmesi

“0”dan “1”e, maks.10 ms

“1”den “0”a, maks.10 ms

horizontal installation

— up to 50 °C, max.8 A; Current per mass

Röle çıkışları

Röle çıkışı sayısı16

Rated supply voltage of relay coil L+ (DC)24 V

Number of operating cycles, max.mechanically 10 million, rated load voltage 100.000

Switching capacity of contacts

— with inductive load, max.2 A

— on lamp load, max.30 W with DC, 200 W with AC

— with resistive load, max.2 A

Kablo uzunluğu

Ekranlı, maks.500 m

Ekransız, maks.150 m

Alarms

Diagnostic alarmVar

Tanılama gösterge LED’i

for status of the inputsVar

for status of the outputsVar

Dijital girişlerde potansiyel ayrımı

Kanallar arası, grup başına2

Dijital çıkışlarda potansiyel ayrımı

Kanallar arasıRelays

Kanallar arası, grup başına4

between the channels and backplane bus1.500 V AC for 1 minute

Permissible potential difference

between different circuits750 V AC for 1 minute

Isolation

Isolation tested with2.545 V DC (type test) ve according to EN 50155 (routine test)

Koruma derecesi ve sınıfı

IP koruma sınıfıIP20

Ekolojik ayak izi

Çevresel ürün beyanıVar

Küresel ısınma potansiyeli

— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]123 kg

— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]12,1 kg

— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]111 kg

— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.434 kg

Railway application

EN 50121-3-2Var; EMC for rail vehicles

EN 50121-4Var; EMC for signal ve telecommunications systems

EN 50124-1Var; Railway applications - overvoltage category OV2; pollution degree PD2; rated surge voltage UNi = 0,5 kV; UNm = 24 V DC

EN 50125-1Var; Rail vehicles - see ambient conditions

EN 50125-2Var; Stationary electrical equipment - see ambient conditions

EN 50125-3Var; Signal ve telecommunications systems - see ambient conditions; vibrations ve shocks: Application point outside of tracks (1 m to 3 m away from track)

EN 50155Var; Rail vehicles - temperature class OT1, ST1/ST2, yatay mounting position

EN 61373Var; Rail vehicles - vibrations ve shocks: Category 1 Class A/B

Fire protection acc. to EN 45545-2Var; For proof of conformity, see Service & Support

Serbest düşme

Düşme yüksekliği, maks.0,3 m; five times, in product package

Çalışma ortam sıcaklığı

min.-25 °C; = Tmin (incl. condensation/frost)

maks.60 °C; = Tmax; +70 °C for 10 min (OT1, ST1/ST2 acc. to EN 50155); number of simultaneously switched on outputs: 8 (komşu nokta olmadan) 60 °C yatay veya 50 °C dikey, 16 55 °C yatay veya 45 °C dikey

Dikey montaj, min.-25 °C; = Tmin

Dikey montaj, maks.50 °C; = Tmax

Depolama/taşıma ortam sıcaklığı

min.-40 °C

maks.70 °C

Deniz seviyesine göre çalışma yüksekliği

Installation altitude above sea level, max.2.000 m

Ambient air temperature-barometric pressure-altitudeTmin... Tmax 1.140 hPa... 795 hPa (-1 000 m... +2.000 m)

Bağıl nem

With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation / frost (no commissioning in bedewed state), yatay installation

Coolants and lubricants

— Resistant to commercially available coolants and lubricantsVar; Incl. diesel ve oil droplets in the air

Use in stationary industrial systems

— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine

— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust, *

Use on land craft, rail vehicles and special-purpose vehicles

— to biologically active substances according to EN 60721-3-5Var; Class 5B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 5B3 talep üzerine

— to chemically active substances according to EN 60721-3-5Var; Class 5C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-5Var; Class 5S3 incl. sand, dust; *

Usage in industrial process technology

— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)

— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)

Remark

— Note regarding classification of environmental conditions acc. to EN 60721, EN 60654-4 and ANSI/ISA-71.04* The supplied plug covers must remain in place over the unused interfaces during operation!

Conformal coating

Coatings for printed circuit board assemblies acc. to EN 61086Var; Class 2 for high reliability

Protection against fouling acc. to EN 60664-3Var; Type 1 protection

Electronic equipment on rolling stock acc. to EN 50155Var; Class PC2 protective coating acc. to EN 50155:2017

Military testing according to MIL-I-46058C, Amendment 7Var; Discoloration of coating possible during service life

Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies according to IPC-CC-830AVar; Conformal coating, Class A

Connection method

required front connectorVar

Mechanics/material

PlasticVar

Ölçüler

Genişlik70 mm

Yükseklik100 mm

Derinlik75 mm

Ağırlık

Ağırlık, yaklaşık350 g

Other

Note:for use in railway applications, also observe the product information "SIPLUS extreme RAIL" A5E37661960A, Online Support article 109736776
