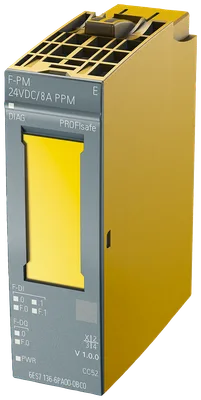

Siemens 6AG2136-6PA00-1BC0

SIPLUS ET 200SP F-PM-E 24VDC/8A PPM rail based on 6ES7136-6PA00-0BC0 ile conformal coating, -30…+60 °C, OT1 ile ST1/2 (+70 °C für 10 minutes), fail-safe güç modül PROFIsafe, 24 V DC safe shutdown of DQ ve F-DQ en çok PL D/SIL2 veya PL E/SIL3 2 safe dijital giriş 1 safe dijital çıkış PPM

SiemensMFR # 6AG2136-6PA00-1BC0SKU # YLS2XAPCOME4WR

Ürün tipi tanımıF-PM-E PPM 24VDC

based on6ES7136-6PA00-0BC0

usable BaseUnitsBU type C0

I&M dataVar; I&M0 to I&M3

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)20,4 V

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6AG2136-6PA00-1BC0

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıF-PM-E PPM 24VDC

based on6ES7136-6PA00-0BC0

usable BaseUnitsBU type C0

Color code for module-specific color-coded labelCC52

Product function

I&M dataVar; I&M0 to I&M3

Mühendislik aracı

STEP 7 TIA Portal configurable/integrated from versionsee entry ID: 109746275

Besleme gerilimi

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)20,4 V

İzin verilen aralık, üst sınır (DC)28,8 V

Ters polarite korumasıVar

Giriş akımı

Akım tüketimi (nominal değer)75 mA; without load

Akım tüketimi, maks.21 mA; From the backplane bus

Çıkış gerilimi

Nominal değer (DC)24 V

Encoder supply

Number of outputs2

Short-circuit protectionVar; Electronic (response threshold 0,7 A to 2,1 A)

Çıkış akımı

up to 60 °C, max.0,3 A

24 V enkoder beslemesi

24 VVar; min. L+ (-1.5 V)

Short-circuit protectionVar

Output current, max.600 mA; Total current of all encoders

Power

Power consumption from the backplane bus70 mW

Güç kaybı

Güç kaybı, tipik5 W

Address space per module

Inputs7 bayt

Outputs5 bayt

Donanım yapılandırması

Automatic encodingVar

Electronic coding element type FVar

Dijital girişler

Dijital giriş sayısı2

Kaynak/çeken girişVar; P-reading

Input characteristic curve in accordance with IEC 61131, type 1Var

Giriş gerilimi

Type of input voltageDC

Nominal değer (DC)24 V

“0” sinyali için-30 to +5 V

“1” sinyali için+15 to +30 V

Giriş akımı

for signal "1", typ.3,7 mA

Standart girişler için

— ParametrelenebilirVar

— “0”dan “1”e, min.0,4 ms

— “0”dan “1”e, maks.20 ms

— at "1" to "0", min.0,4 ms

— at "1" to "0", max.20 ms

Teknolojik fonksiyonlar için

— ParametrelenebilirYok

Kablo uzunluğu

Ekranlı, maks.1.000 m

Ekransız, maks.500 m

Dijital çıkışlar

Dijital çıkış sayısı1

Digital outputs, parameterizableVar

Short-circuit protectionVar

Response threshold, typ.> 14,8 A

Open-circuit detectionVar

Response threshold, typ.8 mA

Overload protectionVar

Response threshold, typ.8,8 A

Endüktif kapatma geriliminin sınırlandırılmasımaks. 1,5 V

Çıkışların anahtarlama kapasitesi

Omik yükte, maks.8 A

Lamba yükünde, maks.100 W

Load resistance range

lower limit3 Ω

upper limit2.000 Ω

Çıkış gerilimi

“1” sinyali için, min.24 V; L+ (-0.5 V)

Çıkış akımı

“1” sinyali için nominal değer8 A

“0” sinyali için artık akım, maks.1,5 mA; PP-switching: maks. 1,5 mA; PM-switching: maks. 1 mA

Anahtarlama frekansı

Omik yükte, maks.10 Hz; Symmetrical

with inductive load, max.0,1 Hz; according to IEC 60947-5-1, DC-13, symmetrical

Lamba yükünde, maks.4 Hz; Symmetrical

Total current of the outputs

Current per channel, max.8 A; note derating data in the manual

Current per module, max.8 A; note derating data in the manual

horizontal installation

— 40 °C’ye kadar, maks.8 A; note derating data in the manual

— up to 50 °C, max.6 A; note derating data in the manual

— up to 60 °C, max.4 A; note derating data in the manual

— up to 70 °C, max.4 A; note derating information in the manual; yalnızca şununla: configured slots to the left ve right of the module

Kablo uzunluğu

Ekranlı, maks.1.000 m

Ekransız, maks.500 m

Interrupts/diagnostics/status information

Diagnostics functionVar; See Chapter "Alarms/diagnostic messages" in the manual

Substitute values connectableYok

Alarms

Diagnostic alarmVar

Hardware interruptYok

Tanılama gösterge LED’i

RUN LEDVar; green LED

ERROR LED’iVar; red LED

Monitoring of the supply voltage (PWR-LED)Var; green PWR LED

Channel status displayVar; green LED

for channel diagnosticsVar; red LED

for module diagnosticsVar; green/red DIAG LED

Potential separation channels

Kanallar arasıYok

between the channels and backplane busVar

between the channels and the power supply of the electronicsYok

Isolation

Isolation tested with750 V DC (type test) ve according to EN 50155 (routine test)

Standartlar, onaylar, sertifikalar

Suitable for safety functionsVar

Ekolojik ayak izi

Çevresel ürün beyanıVar

Küresel ısınma potansiyeli

— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]88,3 kg

— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]13,1 kg

— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]76,6 kg

— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-1.37 kg

Highest safety class achievable in safety mode

Performance level according to ISO 13849-1PLe

SIL acc. to IEC 61508SIL 3

SIL in accordance with EN 50126-1, 50129, 50159, 50716SIL 2; a higher safety integrity level is possible if tested ve approved for the specific application under consideration of all local regulations.

Probability of failure (for service life of 20 years and repair time of 100 hours)

— Low demand mode: PFDavg in accordance with SIL2< 2.00E-04

— Low demand mode: PFDavg in accordance with SIL3< 2.00E-05

— High demand/continuous mode: PFH in accordance with SIL2< 1.00E-08 1/h

— High demand/continuous mode: PFH in accordance with SIL3< 1.00E-09 1/h

Railway application

EN 50121-3-2Var; EMC for rail vehicles

EN 50121-4Var; EMC for signal ve telecommunications systems

EN 50121-5Var; EMC for fixed installations ve railway power supply equipment (shielded cables required)

EN 50124-1Var; Railway applications - overvoltage category OV2; pollution degree PD2; rated surge voltage UNi = 0,5 kV; UNm = 24 V DC

EN 50125-1Var; Rail vehicles - see ambient conditions

EN 50125-2Var; Stationary electrical equipment - see ambient conditions

EN 50125-3Var; Signal ve telecommunications systems - see ambient conditions; vibrations ve shocks: Application point outside of tracks (1 m to 3 m away from track)

EN 50155Var; Rail vehicles - temperature class OT1, ST1/ST2, yatay mounting position

EN 61373Var; Rail vehicles - vibrations ve shocks: Category 1 Class A/B

Fire protection acc. to EN 45545-2Var; For proof of conformity, see Service & Support

Çalışma ortam sıcaklığı

Yatay montaj, min.-30 °C; = Tmin (incl. condensation/frost)

Yatay montaj, maks.60 °C; = Tmax; +70 °C for 10 min (OT1, ST1/ST2 acc. to EN 50155); +70 °C continuously with spacing modules (6AG2193-6BN00-4BA0) veya configured empty slots to the left ve right of the module (OT3, ST1/ST2 acc. to EN 50155)

Dikey montaj, min.-30 °C; = Tmin

Dikey montaj, maks.50 °C; = Tmax

Deniz seviyesine göre çalışma yüksekliği

Installation altitude above sea level, max.2.000 m

Ambient air temperature-barometric pressure-altitudeTmin... Tmax 1.140 hPa... 795 hPa (-1 000 m... +2.000 m)

Bağıl nem

With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation / frost (no commissioning in bedewed state), yatay installation

Coolants and lubricants

— Resistant to commercially available coolants and lubricantsVar; Incl. diesel ve oil droplets in the air

Use in stationary industrial systems

— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine

— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust, *

— Against mechanical environmental conditions acc. to EN 60721-3-3Var; Class 3M8 using the SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)

Use on land craft, rail vehicles and special-purpose vehicles

— to biologically active substances according to EN 60721-3-5Var; Class 5B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 5B3 talep üzerine

— to chemically active substances according to EN 60721-3-5Var; Class 5C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-5Var; Class 5S3 incl. sand, dust; *

— Against mechanical environmental conditions acc. to EN 60721-3-5Var; Class 5M2 using the SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)

— against mechanical environmental conditions in agriculture acc. to ISO 15003Var; level 1 (Location LE) using the SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)

Usage in industrial process technology

— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)

— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)

Remark

— Note regarding classification of environmental conditions acc. to EN 60721, EN 60654-4 and ANSI/ISA-71.04* The supplied plug covers must remain in place over the unused interfaces during operation!

Conformal coating

Coatings for printed circuit board assemblies acc. to EN 61086Var; Class 2 for high reliability

Protection against fouling acc. to EN 60664-3Var; Type 1 protection

Electronic equipment on rolling stock acc. to EN 50155Var; Class PC2 protective coating acc. to EN 50155:2017

Military testing according to MIL-I-46058C, Amendment 7Var; Discoloration of coating possible during service life

Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies according to IPC-CC-830AVar; Conformal coating, Class A

Ölçüler

Genişlik20 mm

Yükseklik72 mm

Derinlik55 mm

Ağırlık

Ağırlık, yaklaşık70 g

Other

Note:for use in railway applications, also observe the product information "SIPLUS extreme RAIL" A5E37661960A, Online Support article 109736776

Aksesuarlar 1

Siemens 6AG2136-6PA00-1BC0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
6AG1193-6BP20-7DC0	Aksesuar · BaseUnit
