Siemens 6AG1522-1BH01-7AB0 için nasıl fiyat teklifi alabilirim?

Siemens 6AG1522-1BH01-7AB0 için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu CEY-8EF3B0388E66 ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Siemens 6AG1522-1BH01-7AB0 stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Siemens 6AG1522-1BH01-7AB0 orijinal ve yeni mi?

Evet. Siemens markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Siemens 6AG1522-1BH01-7AB0 teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

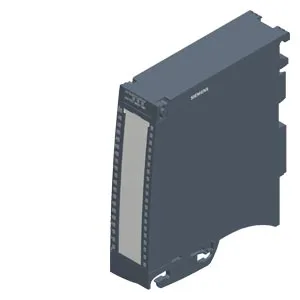

Siemens 6AG1522-1BH01-7AB0

SIPLUS S7-1500 DQ 16x 24VDC/ 0.5A based on 6ES7522-1BH01-0AB0 ile conformal coating, -40…+70 °C, dijital çıkış modülü, 16 channels in groups of 8; 4 A per group; single-channel diagnostics; substitute value

SiemensMFR # 6AG1522-1BH01-7AB0SKU # CEY-8EF3B0388E66

Ürün tipi tanımıDQ 16x24VDC/0.5A HF

FW update possibleVar

based on6ES7522-1BH01-0AB0

I&M dataVar; I&M0 to I&M3

Isochronous modeVar

Prioritized startupVar

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6AG1522-1BH01-7AB0

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıDQ 16x24VDC/0.5A HF

FW update possibleVar

based on6ES7522-1BH01-0AB0

Product function

I&M dataVar; I&M0 to I&M3

Isochronous modeVar

Prioritized startupVar

Mühendislik aracı

STEP 7 TIA Portal configurable/integrated from versionsee entry ID: 109746275

Operating mode

DQVar

DQ with energy-saving functionYok

PWMYok

Cam control (switching at comparison values)Yok

OversamplingYok

MSOVar

Integrated operating cycle counterVar

Besleme gerilimi

Nominal değer (DC)24 V

İzin verilen aralık, alt sınır (DC)19,2 V

İzin verilen aralık, üst sınır (DC)28,8 V

Ters polarite korumasıVar; through internal protection with 7 A per group

Giriş akımı

Akım tüketimi, maks.30 mA

Çıkış gerilimi

Nominal değer (DC)24 V

Power

Power consumption from the backplane bus1,1 W

Güç kaybı

Güç kaybı, tipik2 W

Dijital çıkışlar

Type of digital outputTransistor

Dijital çıkış sayısı16

Current-sourcingVar

Digital outputs, parameterizableVar

output type acc. to IEC 61131, type 0.5Var

Short-circuit protectionVar; Clocked electronically

Response threshold, typ.1 A

Endüktif kapatma geriliminin sınırlandırılmasıL+ (-53 V)

Controlling a digital inputVar

Çıkışların anahtarlama kapasitesi

Omik yükte, maks.0,5 A

Lamba yükünde, maks.5 W

Load resistance range

lower limit48 Ω

upper limit12 kΩ

Çıkış gerilimi

“1” sinyali için, min.L+ (-0.8 V)

Çıkış akımı

“1” sinyali için nominal değer0,5 A

for signal "1" permissible range, max.0,5 A

“0” sinyali için artık akım, maks.0,5 mA

Omik yükte çıkış gecikmesi

“0”dan “1”e, maks.100 µs

“1”den “0”a, maks.500 µs

Parallel switching of two outputs

for logic linksVar

for upratingYok

for redundant control of a loadVar

Anahtarlama frekansı

Omik yükte, maks.100 Hz

with inductive load, max.0,5 Hz; According to IEC 60947-5-1, DC-13

Lamba yükünde, maks.10 Hz

Total current of the outputs

Current per channel, max.0,5 A; see additional description in the manual

Current per group, max.4 A; see additional description in the manual

Current per module, max.8 A; see additional description in the manual

Kablo uzunluğu

Ekranlı, maks.1.000 m

Ekransız, maks.600 m

Isochronous mode

Execution and activation time (TCO), min.70 µs

Bus cycle time (TDP), min.250 µs

Interrupts/diagnostics/status information

Diagnostics functionVar

Substitute values connectableVar

Alarms

Diagnostic alarmVar

Maintenance interruptVar

Diagnoses

Monitoring the supply voltageVar

Wire breakVar

short-circuitVar

Group errorVar

Tanılama gösterge LED’i

RUN LEDVar; green LED

ERROR LED’iVar; red LED

MAINT LED’iVar; Yellow LED

Monitoring of the supply voltage (PWR-LED)Var; green LED

Channel status displayVar; green LED

for channel diagnosticsVar; red LED

for module diagnosticsVar; red LED

Potential separation channels

Kanallar arasıYok

Kanallar arası, grup başına8

between the channels and backplane busVar

Isolation

Isolation tested with707 V DC (type test)

Standartlar, onaylar, sertifikalar

Suitable for safety functionsYok

Suitable for safety-related tripping of standard modulesVar; From FS02

Ekolojik ayak izi

Çevresel ürün beyanıVar

Küresel ısınma potansiyeli

— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]43,8 kg

— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]9,5 kg

— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]34,5 kg

— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.231 kg

Highest safety class achievable for safety-related tripping of standard modules

Performance level according to ISO 13849-1PL d

Category according to ISO 13849-1Cat. 3

SIL acc. to IEC 62061SIL 2

Security

signed firmware updateYok

data integrityYok

Çalışma ortam sıcaklığı

Yatay montaj, min.-40 °C; = Tmin (incl. condensation/frost)

Yatay montaj, maks.70 °C; = Tmax; see Derating BasedOn (e.g. manual), additionally Tmax > 60 °C maks. aggregate current 2 A per group

Deniz seviyesine göre çalışma yüksekliği

Installation altitude above sea level, max.5.000 m

Ambient air temperature-barometric pressure-altitudeTmin... Tmax 1.140 hPa... 795 hPa (-1 000 m... +2.000 m) // Tmin... (Tmax - 10 K) 795 hPa... 658 hPa (+2.000 m... +3.500 m) // Tmin... (Tmax -20 K) 658 hPa... 540 hPa (+3.500 m... +5.000 m)

Bağıl nem

With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation / frost (no commissioning in bedewed state), yatay installation

Coolants and lubricants

— Resistant to commercially available coolants and lubricantsVar; Incl. diesel ve oil droplets in the air

Use in stationary industrial systems

— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine

— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust, *

Use on ships/at sea

— to biologically active substances according to EN 60721-3-6Var; Class 6B2 mold ve fungal spores (excluding fauna); Class 6B3 talep üzerine

— to chemically active substances according to EN 60721-3-6Var; Class 6C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-6Var; Class 6S3 incl. sand, dust; *

Usage in industrial process technology

— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)

— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)

Remark

— Note regarding classification of environmental conditions acc. to EN 60721, EN 60654-4 and ANSI/ISA-71.04* The supplied plug covers must remain in place over the unused interfaces during operation!

Conformal coating

Coatings for printed circuit board assemblies acc. to EN 61086Var; Class 2 for high reliability

Protection against fouling acc. to EN 60664-3Var; Type 1 protection

Military testing according to MIL-I-46058C, Amendment 7Var; Discoloration of coating possible during service life

Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies according to IPC-CC-830AVar; Conformal coating, Class A

Ölçüler

Genişlik35 mm

Yükseklik147 mm

Derinlik129 mm

Ağırlık

Ağırlık, yaklaşık230 g

Aksesuarlar 12

Siemens 6AG1522-1BH01-7AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
6ES7590-1AB60-0AA0	Aksesuar · Mounting rail
6ES7590-1AC40-0AA0	Aksesuar · Mounting rail
6ES7590-1AF30-0AA0	Aksesuar · Mounting rail
6ES7590-1AJ30-0AA0	Aksesuar · Mounting rail
6ES7590-1BC00-0AA0	Aksesuar · Mounting rail
6ES7592-2AX00-0AA0	Aksesuar · label
6AG1590-0BL00-7AA0	Aksesuar · Rack
6ES7592-1AM00-0XB0	Aksesuar · Connection plug
6ES7592-1BM00-0XB0	Aksesuar · Connection plug
6AG1590-0AA00-7AA0	Yedek parça · spare part
6ES7528-0AA00-7AA0	Yedek parça · spare part
6ES7590-1AE80-0AA0	Zorunlu ek ürün · Mounting rail
