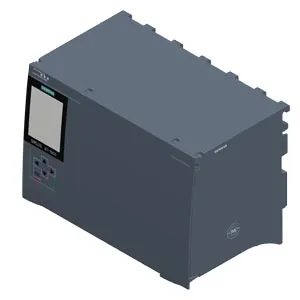

Siemens 6AG1518-4JT10-4AB0
SIPLUS S7-1500 CPU 1518HF-4 PN based on 6ES7518-4JT10-0AB0 ile conformal coating, 0...60°C, central processing ünite ile 18 MB work memory için program ve 150 MB için data, 1st arayüz: PROFINET IR ile 2-port anahtar, 2nd arayüz, PROFINET ile 2-port anahtar, 3rd arayüz: 4th/5th arayüz: H-SYNC, SIMATIC bellek kartı required
Ürün tipi tanımıCPU 1518HF-4 PN
FW update possibleVar
based on6ES7518-4JT10-0AB0
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
SysLogVar
Ürün Hakkında
SIPLUS S7-1500 CPU 1518HF-4 PN based on 6ES7518-4JT10-0AB0 ile conformal coating, 0...60°C, central processing ünite ile 18 MB work memory için program ve 150 MB için data, 1st arayüz: PROFINET IR ile 2-port anahtar, 2nd arayüz, PROFINET ile 2-port anahtar, 3rd arayüz: 4th/5th arayüz: H-SYNC, SIMATIC bellek kartı required
Siemens 6AG1518-4JT10-4AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
Ürün tipi tanımıCPU 1518HF-4 PN
FW update possibleVar
based on6ES7518-4JT10-0AB0
Product function
I&M dataVar; I&M0 to I&M3
Isochronous modeYok
SysLogVar
Redundancy
stand-alone operationYok
Display
Screen diagonal [cm]6,1 cm
Control elements
Number of keys8
Mode buttons2
Besleme gerilimi
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)19,2 V
İzin verilen aralık, üst sınır (DC)28,8 V
Ters polarite korumasıVar
Mains buffering
Mains/voltage failure stored energy time5 ms
Repeat rate, min.1/s
Giriş akımı
Akım tüketimi (nominal değer)1,4 A
Akım tüketimi, maks.1,9 A
Ani çekiş akımı, maks.1,9 A; Rated value
I²t0,5 A²·s
Power
Infeed power to the backplane bus12 W
Power consumption from the backplane bus (balanced)30 W
Güç kaybı
Güç kaybı, tipik22 W
Storage
Number of slots for SIMATIC memory card1
SIMATIC memory card requiredVar
Çalışma belleği
integrated (for program)18 MB
integrated (for data)150 MB
Yükleme belleği
Takılabilir (SIMATIC Memory Card), maks.32 Gbyte
Yedekleme
Bakım gerektirmezVar
CPU işlem süreleri
Bit işlemleri için, tipik1 ns
Word işlemleri için, tipik2 ns
for fixed point arithmetic, typ.2 ns
Kayan nokta aritmetiği için, tipik8 ns
CPU blokları
Eleman sayısı (toplam)40.000; Blocks (OB, FB, FC, DB) ve UDTs
DB
Number range1... 60.999; subdivided into: number range that can be used by the user: 1... 59.999, ve number range of DBs created via SFC 86: 60.000... 60.999
Boyut, maks.16 MB; For DBs with absolute addressing, the maks. size is 64 KB
FB
Number range0... 65.535
Boyut, maks.1 MB
FC
Number range0... 65.535
Boyut, maks.1 MB
Organizasyon blokları (OB)
Boyut, maks.1 MB
Number of free cycle OBs100
Number of time alarm OBs20
Number of delay alarm OBs20
Number of cyclic interrupt OBs20; with minimum OB 3x cycle of 1 ms
Number of process alarm OBs50
Number of DPV1 alarm OBs3
Number of startup OBs100
Number of asynchronous error OBs4
Number of synchronous error OBs2
Number of diagnostic alarm OBs1
Nesting depth
per priority class24; Up to 8 possible for F-blocks
S7 counter
Number2.048
Retentivity
— can be setVar
IEC counter
NumberAny (only limited by the main memory)
Retentivity
— can be setVar
S7 timer
Number2.048
Retentivity
— adjustableVar
IEC timer
NumberAny (only limited by the main memory)
Retentivity
— can be setVar
Veri alanları ve kalıcılığı
Kalıcı veri alanı (zamanlayıcı, sayıcı, merker dahil), maks.5 MB; in toplam; available retentive memory for bit memories, timers, counters, DBs, ve technology data: 4,5 MB
Extended retentive data area (incl. timers, counters, flags), max.100 MB; When using PC mass storage for retentive data
Merker (bayrak)
Boyut, maks.16 kB
Number of clock memories8; 8 clock memory bit, grouped into one clock memory bayt
Data blocks
Retentivity adjustableVar
Retentivity presetYok
Yerel veri
Öncelik sınıfı başına, maks.64 kB; maks. 16 KB per block
Address area
Number of IO modules8.192; maks. number of modules / submodules
I/O address area
Inputs32 kB; All inputs are in the process image
Outputs32 kB; All outputs are in the process image
per integrated IO subsystem
— Inputs (volume)16 kB
— Outputs (volume)16 kB
Subprocess images
Number of subprocess images, max.31
Donanım yapılandırması
Number of distributed IO systems64; A distributed I/O system is characterized not only by the integration of distributed I/O via PROFINET, but also by the connection of I/O via IE/PB-Links.
Number of IO Controllers
Dahili1
Rack
Modules per rack, max.9; CPU + 2 PS + 6 CP
Saat
TypeHardware clock
Yedekleme süresi6 wk; At 40 °C ambient temperature, typically
Günlük sapma, maks.10 s; Typ.: 2 s
Operating hours counter
Number16
Clock synchronization
DestekleniyorVar
on Ethernet via NTPVar
Arayüzler
PROFINET arayüz sayısı3
Arayüz tipleri
RJ 45 (Ethernet)Var; X1
Port sayısı2
Dahili switchVar
Protokoller
IP protocolVar; IPv4
PROFINET IO kontrolcüsüVar
PROFINET IO cihazıYok
SIMATIC haberleşmesiVar; Only Server
Açık IE haberleşmesiVar; Optionally also encrypted
Web sunucusuVar
Ortam yedekliliğiVar
Servisler
— Eşzamanlı (isochronous) modYok
— IRTYok
— PROFIenergyVar; per user program
— Bağlanabilir IO cihazı sayısı, maks.256
— Updating timesThe minimum value of the update time also depends on communication share set for PROFINET IO, on the number of IO devices, ve on the quantity of configured user data
— PROFINET Security Class1
Update time for RT
— for send cycle of 1 ms1 ms to 512 ms
Arayüz tipleri
RJ 45 (Ethernet)Var; X2
Port sayısı2
Dahili switchVar
Protokoller
IP protocolVar; IPv4
PROFINET IO kontrolcüsüYok
PROFINET IO cihazıYok
SIMATIC haberleşmesiVar; Only Server
Açık IE haberleşmesiVar; Optionally also encrypted
Web sunucusuVar
Ortam yedekliliğiYok
Arayüz tipleri
RJ 45 (Ethernet)Var; X3
Port sayısı1
Dahili switchYok
Protokoller
IP protocolVar; IPv4
SIMATIC haberleşmesiVar; Only Server
Açık IE haberleşmesiVar; Optionally also encrypted
Web sunucusuVar
4. Interface
Arayüz tipiPluggable synchronization submodule (FO)
Plug-in interface modulesSynchronization module 6AG1960-1CB00-4AA5 veya 6AG1960-1FB00-4AA5
5. Interface
Arayüz tipiPluggable synchronization submodule (FO)
Plug-in interface modulesSynchronization module 6AG1960-1CB00-4AA5 veya 6AG1960-1FB00-4AA5
RJ 45 (Ethernet)
100 MbpsVar
1000 MbpsVar; Only possible the X3 interface of the CPU 1518
Otomatik anlaşma (autonegotiation)Var
Otomatik çaprazlama (autocrossing)Var
Industrial Ethernet status LEDVar
Protokoller
PROFIsafeVar
Bağlantı sayısı
Number of connections, max.384; via dahili interfaces of the CPU ve connected CPs
Number of connections reserved for ES/HMI/web10
Number of connections via integrated interfaces320
Number of S7 routing paths64
Yedeklilik modu
PROFINET sistem yedekliliği (S2)Var
PROFINET sistem yedekliliği (R1)Var
Ortam yedekliliği
— Media redundancyVar; only via 1st interface (X1)
— MRPVar; MRP Automanager according to IEC 62439-2 Edition 2,0
— MRP ara bağlantısı, destekleniyorVar; as MRP ring node according to IEC 62439-2 Edition 3,0
— MRPDYok
— Switchover time on line break, typ.200 ms; PROFINET MRP
— Number of stations in the ring, max.50
SIMATIC haberleşmesi
PG/OP communicationVar; encryption with TLS V1.3 pre-selected
S7 yönlendirmeVar
S7 communication, as serverVar
S7 communication, as clientYok
Açık IE haberleşmesi
TCP/IPVar
— Veri uzunluğu, maks.64 kB
— several passive connections per port, supportedVar
ISO-on-TCP (RFC1006)Var
— Veri uzunluğu, maks.64 kB
UDPVar
— Veri uzunluğu, maks.2 kB; 1.472 bytes for UDP broadcast
— UDP multicastVar; maks. 128 multicast circuits
DHCPYok
DNSVar
SNMPVar
DCPVar
LLDPVar
encryptionVar; Optional
Web sunucusu
HTTPYok
HTTPSVar; only via Web API
web APIVar
— Oturum sayısı, maks.200
— number of simultaneous HTTP calls, max.4
— HTTP request body, max.131.072 bayt
OPC UA
Çalışma zamanı lisansı gerekirVar; "Large" license required per CPU
OPC UA ClientYok
OPC UA sunucusuVar; data access (read, write, subscribe), method call, custom address space, role-based access control
— Uygulama kimlik doğrulamasıVar
— Security policiesavailable security policies: Yok, Basic128Rsa15, Basic256Rsa15, Basic256Sha256, Aes128Sha256RsaOaep, Aes256Sha256RsaPss
— Kullanıcı kimlik doğrulaması"anonymous" veya by user name & password
— GDS support (certificate management)Yok
— Oturum sayısı, maks.32
— Oturum başına abonelik sayısı, maks.25
— Örnekleme aralığı, min.25 ms
— Yayınlama aralığı, min.25 ms
— Sunucu metodu sayısı, maks.100; maks. 20 concurrently running jobs her biri for asynchronous instructions OPC_UA_ServerMethodPre (V1.1) ve OPC_UA_ServerMethodPost (V1.1)
— Number of inputs/outputs per server method, max.20
— İzlenen öğe sayısı, önerilen maks.25.000; for 1 s sampling interval ve 1 s send interval
— Sunucu arayüzü sayısı, maks.10 of her biri "Server interfaces" / "Companion specification" type ve 20 of the type "Reference namespace"
— Kullanıcı tanımlı sunucu arayüzleri için düğüm sayısı, maks.50.000
Alarms and ConditionsYok
Diğer protokoller
MODBUSVar; MODBUS TCP
S7 message functions
Number of login stations for message functions, max.64
number of subscriptions, max.750
number of tags/attributes for subscriptions, max.120.000
Program alarmsVar
Number of configurable program messages, max.20.000; Program messages are generated by the "Program_Alarm" block, ProDiag veya GRAPH
Number of loadable program messages in RUN, max.20.000
Number of program alarms4.000
Number of alarms for system diagnostics1.000
Test commissioning functions
Joint commission (Team Engineering)Var
Status blockVar; Up to 16 simultaneously
Single stepYok
Number of breakpoints20; Breakpoints are only supported in RUN-Solo status
ProfilingVar
Durum/kontrol
Durum/kontrol değişkeniVar; without fail-safe
Değişkenlerinputs/outputs, bit memories, DBs, peripheral I/Os (without fail-safe), times, counters
— of which status variables, max.200; per job
— of which control variables, max.200; per job
Zorlama (force)
Zorlama (force)Var; without fail-safe
Forcing, variablesperipheral inputs/outputs (without fail-safe)
Number of variables, max.200
Tanılama arabelleği
MevcutVar
Number of entries, max.3.200
— of which powerfail-proof1.000
İzlemeler (trace)
Yapılandırılabilir izleme sayısı8
İzleme başına bellek boyutu, maks.512 kB
Tanılama gösterge LED’i
RUN/STOP LED’iVar
ERROR LED’iVar
MAINT LED’iVar
STOP ACTIVE LEDVar
Connection display LINK TX/RXVar
Supported technology objects
Motion ControlYok
PID_CompactVar; Universal PID controller with dahili optimization
PID_3StepVar; PID controller with dahili optimization for valves
PID-TempVar; PID controller with dahili optimization for temperature
Counting and measuringVar
Standartlar, onaylar, sertifikalar
Siemens Eco Profile (SEP)Siemens EcoTech
Recycler Guide availableVar
Ekolojik ayak izi
Çevresel ürün beyanıVar
Küresel ısınma potansiyeli
— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]488 kg
— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]78,3 kg
— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]417 kg
— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-8.12 kg
Highest safety class achievable in safety mode
Performance level according to ISO 13849-1PLe
SIL acc. to IEC 61508SIL 3
Probability of failure (for service life of 20 years and repair time of 100 hours)
— Low demand mode: PFDavg in accordance with SIL3< 2.00E-05
— High demand/continuous mode: PFH in accordance with SIL3< 1.00E-09
Security
PROFINET Security Class1
signed firmware updateVar
Secure BootVar
safely removing dataVar
Çalışma ortam sıcaklığı
Yatay montaj, min.0 °C; = Tmin (incl. condensation/frost)
Yatay montaj, maks.60 °C; = Tmax; display: 50 °C, the display is switched off an operating temperature of typically 50 °C
Dikey montaj, min.0 °C; = Tmin
Dikey montaj, maks.40 °C; = Tmax; display: 40 °C, an operating temperature of typically 40 °C, the display is switched off
Depolama/taşıma ortam sıcaklığı
min.-40 °C
maks.70 °C
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual
Bağıl nem
With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation / frost (no commissioning in bedewed state), yatay installation
Coolants and lubricants
— Resistant to commercially available coolants and lubricantsVar; Incl. diesel ve oil droplets in the air
Use in stationary industrial systems
— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine
— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *
— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust, *
Use on ships/at sea
— to biologically active substances according to EN 60721-3-6Var; Class 6B2 mold, fungal ve dry rot spores (excluding fauna)
— to chemically active substances according to EN 60721-3-6Var; Class 6C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *
— to mechanically active substances according to EN 60721-3-6Var; Class 6S3 incl. sand, dust; *
Usage in industrial process technology
— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)
— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)
Remark
— Note regarding classification of environmental conditions acc. to EN 60721, EN 60654-4 and ANSI/ISA-71.04* The supplied plug covers must remain in place over the unused interfaces during operation!
Conformal coating
Coatings for printed circuit board assemblies acc. to EN 61086Var; Class 2 for high reliability
Protection against fouling acc. to EN 60664-3Var; Type 1 protection
Military testing according to MIL-I-46058C, Amendment 7Var; Discoloration of coating possible during service life
Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies according to IPC-CC-830AVar; Conformal coating, Class A
Programlama dili
— LADVar; incl. failsafe
— FBDVar; incl. failsafe
— STLVar
— SCLVar
— CFCVar; either CFC veya failsafe functionality
— GRAPHVar
Know-how koruması
Kullanıcı programı/şifre korumasıVar
Kopya korumasıYok
Blok korumasıVar
Erişim koruması
Gizli yapılandırma verisinin korunmasıVar
Password for displayVar
Koruma seviyesi: yazma korumasıVar
Koruma seviyesi: okuma/yazma korumasıVar
Protection level: Write protection for FailsafeVar
Koruma seviyesi: tam korumaVar
Kullanıcı yönetimiVar; device-wide ve centralized
Kullanıcı sayısı100
Grup sayısı100
Rol sayısı50
Çevrim süresi izleme
lower limitadjustable minimum cycle time
upper limitadjustable maximum cycle time
Ölçüler
Genişlik210 mm
Yükseklik147 mm
Derinlik129 mm
Ağırlık
Ağırlık, yaklaşık1.806 g
Aksesuarlar 15
Siemens 6AG1518-4JT10-4AB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| 6ES7954-8LC03-0AA0 | Yedek parça · Memory card | |
| 6AG1591-1AB10-2AA0 | Yedek parça · spare part | |
| 6AG1590-0AA00-7AA0 | Yedek parça · spare part | |
| 6ES7954-8LT03-0AA0 | Yedek parça · Memory card | |
| 6ES7954-8LL03-0AA0 | Yedek parça · Memory card | |
| 6ES7954-8LF03-0AA0 | Yedek parça · Memory card | |
| 6ES7954-8LE03-0AA0 | Yedek parça · Memory card | |
| 6ES7954-8LP03-0AA0 | Yedek parça · Memory card | |
| 6ES7954-8LC04-0AA0 | Zorunlu ek ürün · Memory card | |
| 6ES7954-8LF04-0AA0 | Zorunlu ek ürün · Memory card | |
| 6ES7954-8LL04-0AA0 | Zorunlu ek ürün · Memory card | |
| 6ES7954-8LP04-0AA0 | Zorunlu ek ürün · Memory card | |
| 6ES7954-8LT04-0AA0 | Zorunlu ek ürün · Memory card | |
| 6ES7954-8LE04-0AA0 | Zorunlu ek ürün · Memory card | |
| 9TF6276-2XA11-1AL4 | Servis |
İlgili Ürünler
Detayları Gör
Siemens
1FN3050-8SA00-0AA0
MFR #1FN3050-8SA00-0AA0
SKU #YLSPEYTCHSLPEPH
Detayları Gör
Siemens
1FN3100-8SA00-0AA0
MFR #1FN3100-8SA00-0AA0
SKU #YLSJZNRPZ4VXXL
Detayları Gör
Siemens
1FN3150-8SA00-0AA0
MFR #1FN3150-8SA00-0AA0
SKU #YLSZOWEGFUAGXOH
Detayları Gör
Siemens
1FN3300-8SA00-0AA0
MFR #1FN3300-8SA00-0AA0
SKU #YLSZMAEBPCROKIZ
Detayları Gör
Siemens
1FN3450-8SA00-0AA0
MFR #1FN3450-8SA00-0AA0
SKU #YLSNONBMS6EF28
Detayları Gör
Siemens
1FN3600-8SA00-0AA0
MFR #1FN3600-8SA00-0AA0
SKU #YLS8CPR47M6DMNJ
Detayları Gör
Siemens
1FN3900-8SA00-0AA0
MFR #1FN3900-8SA00-0AA0
SKU #YLSQEN1CGSWWALU
Detayları Gör
Siemens
1FY2105-0AA00
MFR #1FY2105-0AA00
SKU #YLSGTZWOTRQID
Detayları Gör
Siemens
1FY2105-4AA00
MFR #1FY2105-4AA00
SKU #YLSDLAYIMNHTZJE
Öne Çıkan Ürünler
Detayları Gör
SMC
MGPL25TN-200BZ-XC9
MFR #MGPL25TN-200BZ-XC9
SKU #YLSPBI637NOCN0Y
Detayları Gör
SMC
MY1M20-200AH
MFR #MY1M20-200AH
SKU #YLSIZ8K8N4KBPBQ
Detayları Gör
SMC
AL30-03-8-A
MFR #AL30-03-8-A
SKU #YLS6GDABZE4BN7A
Detayları Gör
SMC
CG5EN50SV-150
MFR #CG5EN50SV-150
SKU #YLST11TLVYPVP7H
Detayları Gör
SMC
AW20-N02CG-6CZ-B
MFR #AW20-N02CG-6CZ-B
SKU #YLSNOOF0IBCZ3J3
Detayları Gör
SMC
CM2B40-75Z
MFR #CM2B40-75Z
SKU #YLSOGLJ512KWTEJ
Detayları Gör
SMC
SY5420-5DZ-01
MFR #SY5420-5DZ-01
SKU #YLSQW9MERWL033X
Detayları Gör
Baldor
VM8001-5
MFR #VM8001-5
SKU #YLS3TOWVXWW0DHP
Detayları Gör
SMC
VQ1200-51-Q
MFR #VQ1200-51-Q
SKU #YLSOVA6N31QD04G
Detayları Gör
SMC
MGPM25-100Z-XC4
MFR #MGPM25-100Z-XC4
SKU #YLSH71U0VZZBO5I
İlgili Aramalar
Siemens 6AG1518-4JT10-4AB0 fiyatSiemens 6AG1518-4JT10-4AB0 teklif alSiemens 6AG1518-4JT10-4AB0 satın al6AG1518-4JT10-4AB0 fiyat6AG1518-4JT10-4AB0 stok durumuSiemens yedek parçaSiemens 6AG1518-4JT10-4AB0 muadilSiemens 6AG1518-4JT10-4AB0 teknik özellikler
