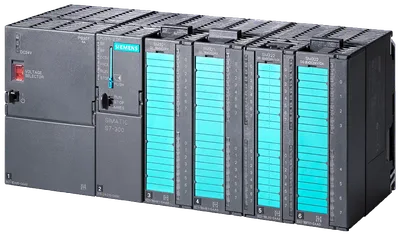

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.
Siemens 6AG1322-8BH10-7AB0
için new rail projects possibly migration to S7-1200, S7-1500, ET200SP SM 322 16 DO 24 V DC based on 6ES7322-8BH10-0AB0 ile conformal coating, -25…+70 °C, dijital çıkış SM 322, 16 DO; 24 V DC/0,5 A, diagnostics-capable, open-circuit detection ile 0 ve 1 signal, 1x 40-pole, bağlantı IM 153-X HF required
based on6ES7322-8BH10-0AB0
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
from backplane bus 5 V DC, max.80 mA
Güç kaybı, tipik5,7 W
Ürün Hakkında
için new rail projects possibly migration to S7-1200, S7-1500, ET200SP SM 322 16 DO 24 V DC based on 6ES7322-8BH10-0AB0 ile conformal coating, -25…+70 °C, dijital çıkış SM 322, 16 DO; 24 V DC/0,5 A, diagnostics-capable, open-circuit detection ile 0 ve 1 signal, 1x 40-pole, bağlantı IM 153-X HF required
Siemens 6AG1322-8BH10-7AB0
- Orijinal ve sertifikalı Siemens ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Genel bilgiler
based on6ES7322-8BH10-0AB0
Yük gerilimi L+
Nominal değer (DC)24 V
İzin verilen aralık, alt sınır (DC)20,4 V
İzin verilen aralık, üst sınır (DC)28,8 V
Giriş akımı
from load voltage L+ (without load), max.88 mA
from backplane bus 5 V DC, max.80 mA
Güç kaybı
Güç kaybı, tipik5,7 W
Dijital çıkışlar
Dijital çıkış sayısı16
Short-circuit protectionVar
Response threshold, typ.1,4 A; per channel
Endüktif kapatma geriliminin sınırlandırılmasıL+ (-68 V)
Çıkışların anahtarlama kapasitesi
Lamba yükünde, maks.5 W
Load resistance range
lower limit48 Ω
upper limit4 kΩ
Çıkış gerilimi
“1” sinyali için, min.L+ (-0.7 V)
Çıkış akımı
“1” sinyali için nominal değer0,5 A
for signal "1" permissible range, min.5 mA
for signal "1" permissible range, max.0,6 A
“0” sinyali için artık akım, maks.0,7 mA
Omik yükte çıkış gecikmesi
“0”dan “1”e, maks.3 ms
“1”den “0”a, maks.3 ms
Parallel switching of two outputs
for upratingYok
for redundant control of a loadVar
Anahtarlama frekansı
Omik yükte, maks.100 Hz
with inductive load (acc. to IEC 60947-5-1, DC13), max.2 Hz
Lamba yükünde, maks.10 Hz
horizontal installation
— up to 60 °C, max.2 A
— up to 70 °C, max.0,5 A
vertical installation
— 40 °C’ye kadar, maks.2 A
Kablo uzunluğu
Ekranlı, maks.1.000 m
Ekransız, maks.600 m
Interrupts/diagnostics/status information
AlarmsVar
Diagnostics functionVar
Alarms
Diagnostic alarmVar
Diagnoses
Diagnostic information readableVar
Wire breakVar
Short-circuitVar
Missing load voltageVar
Tanılama gösterge LED’i
Rated load voltage PWR (green)Yok
Group error SF (red)Var
Status indicator digital output (green)Var
Channel fault indicator F (red)Var
Dijital çıkışlarda potansiyel ayrımı
Kanallar arasıYok
Kanallar arası, grup başına4
between the channels and backplane busVar
between the channels and the power supply of the electronicsYok
Isolation
Isolation tested with500 V DC
Standartlar, onaylar, sertifikalar
CE işaretiVar
Çalışma ortam sıcaklığı
min.-25 °C; = Tmin
maks.70 °C; = Tmax; @ 60°C for UL/ATEX/FM use
Deniz seviyesine göre çalışma yüksekliği
Installation altitude above sea level, max.5.000 m
Ambient air temperature-barometric pressure-altitudeTmin... Tmax 1.140 hPa... 795 hPa (-1 000 m... +2.000 m) // Tmin... (Tmax - 10 K) 795 hPa... 658 hPa (+2.000 m... +3.500 m) // Tmin... (Tmax -20 K) 658 hPa... 540 hPa (+3.500 m... +5.000 m)
Bağıl nem
With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation/frost (no commissioning under condensation conditions)
Use in stationary industrial systems
— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine
— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *
— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust, *
Use on ships/at sea
— to biologically active substances according to EN 60721-3-6Var; Class 6B2 mold ve fungal spores (excluding fauna); Class 6B3 talep üzerine
— to chemically active substances according to EN 60721-3-6Var; Class 6C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *
— to mechanically active substances according to EN 60721-3-6Var; Class 6S3 incl. sand, dust; *
Usage in industrial process technology
— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)
— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)
Remark
— Note regarding classification of environmental conditions acc. to EN 60721, EN 60654-4 and ANSI/ISA-71.04* The supplied plug covers must remain in place over the unused interfaces during operation!
Connection method
required front connector1x 40-pin
Ölçüler
Genişlik40 mm
Yükseklik125 mm
Derinlik120 mm
Ağırlık
Ağırlık, yaklaşık350 g
