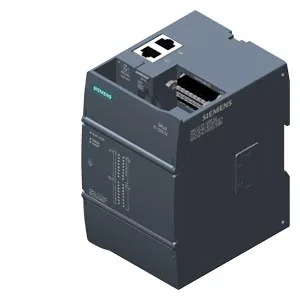

Siemens 6AG1214-1HH50-7XB0

SIPLUS S7-1200 G2: CPU 1214C DC/DC/RLY based on 6ES7214-1HH50-0XB0 ile conformal coating -40...+70 °C. güç kaynağı: DC 20.4-28.8 V DC; onboard I/O: 14x DI 24 V DC; 10 DO röle 2 A; memory: program 250 KB data: 750 KB, retentivity: 20 KB

SiemensMFR # 6AG1214-1HH50-7XB0SKU # YLSZIKN9OT3FNV6

Ürün tipi tanımıCPU 1214C DC/DC/Relay

FW update possibleVar

based on6ES7214-1HH50-0XB0

I&M dataVar; I&M0 to I&M3

SysLogVar

24 V DCVar

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Siemens 6AG1214-1HH50-7XB0

Orijinal ve sertifikalı Siemens ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Genel bilgiler

Ürün tipi tanımıCPU 1214C DC/DC/Relay

FW update possibleVar

based on6ES7214-1HH50-0XB0

Product function

I&M dataVar; I&M0 to I&M3

SysLogVar

Besleme gerilimi

24 V DCVar

İzin verilen aralık, alt sınır (DC)20,4 V

İzin verilen aralık, üst sınır (DC)28,8 V

Ters polarite korumasıVar

Giriş akımı

Akım tüketimi (nominal değer)245 mA; yalnız CPU

Akım tüketimi, maks.1.100 mA; tüm genişleme modülleriyle CPU

Ani çekiş akımı, maks.12 A; 28,8 V DC

I²t0,5 A²·s

Çıkış akımı

Arka panel veri yolu için (5 V DC), maks.1.600 mA; Maks. 5 V DC for SM ve CM

24 V enkoder beslemesi

24 VVar; L+ minus 4 V DC min.

Short-circuit protectionVar

Output current, max.400 mA

Güç kaybı

Güç kaybı, tipik3,5 W

Çalışma belleği

Dahili1.000 kB

integrated (for program)250 kB

integrated (for data)750 kB

Yükleme belleği

Dahili8 MB

Takılabilir (SIMATIC Memory Card), maks.32 Gbyte; SIMATIC bellek kartı ile

Yedekleme

MevcutVar

Bakım gerektirmezVar

PilsizVar

CPU işlem süreleri

Bit işlemleri için, tipik37 ns; / komut

Word işlemleri için, tipik30 ns; / komut

Kayan nokta aritmetiği için, tipik74 ns; / komut

CPU blokları

Eleman sayısı (toplam)4.000; Blocks (OB, FB, FC, DB) ve UDTs

Organizasyon blokları (OB)

Number of free cycle OBs100

Number of time alarm OBs20

Number of delay alarm OBs20

Number of cyclic interrupt OBs20; with minimum OB 3x cycle of 1 ms

Number of process alarm OBs50

Number of DPV1 alarm OBs3

Number of isochronous mode OBs1

Number of startup OBs100

Number of asynchronous error OBs4

Number of synchronous error OBs2

Number of diagnostic alarm OBs1

Veri alanları ve kalıcılığı

Kalıcı veri alanı (zamanlayıcı, sayıcı, merker dahil), maks.20 kB

Merker (bayrak)

Boyut, maks.8 kB; Size of bit memory address area

Yerel veri

Öncelik sınıfı başına, maks.64 kB; maks. 16 KB per block

Proses görüntüsü

Girişler, ayarlanabilir1 kB

Çıkışlar, ayarlanabilir1 kB

Donanım yapılandırması

Sistem başına modül sayısı, maks.10

Genişleme kartı sayısı (SB, CB, BB)0

Sinyal modülü sayısı (SM)7; depends on the number of CMs

Haberleşme modülü sayısı (CM)3

Saat

Donanım saati (gerçek zamanlı)Var

Yedekleme süresi480 h; tipik

Günlük sapma, maks.2 s; 25 °C

Dijital girişler

Dijital giriş sayısı14; dahili

Bunlardan teknolojik fonksiyonlar için kullanılabilen8; HSC (yüksek hızlı sayma)

Kaynak/çeken girişVar

Tüm montaj konumları

— 40 °C’ye kadar, maks.14

Giriş gerilimi

Nominal değer (DC)24 V

“0” sinyali için5 V DC veya 0,5 mA

“1” sinyali için15 V DC 2,5 mA

Standart girişler için

— Parametrelenebilir0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 μs; 0,05 / 0,1 / 0,2 / 0,4 / 0,8 / 1,6 / 3,2 / 6,4 / 10,0 / 12,8 / 20,0 ms

— “0”dan “1”e, min.0,1 µs

— “0”dan “1”e, maks.20 ms

Kesme girişleri için

— ParametrelenebilirVar

Teknolojik fonksiyonlar için

— Parametrelenebilirsingle phase: 6 HSCs @ 100 kHz & 2 standard @ 30 kHz, quadrature phase: 6 HSCs @ 80 kHz & 2 standard @ 20 kHz

Kablo uzunluğu

Ekranlı, maks.500 m; 50 m teknolojik fonksiyonlar için

Ekransız, maks.300 m; teknolojik fonksiyonlar için: Yok

Dijital çıkışlar

Dijital çıkış sayısı10; Relays

Çıkışların anahtarlama kapasitesi

Omik yükte, maks.2 A

Lamba yükünde, maks.30 W with DC, 200 W with AC

Omik yükte çıkış gecikmesi

“0”dan “1”e, maks.10 ms; maks.

“1”den “0”a, maks.10 ms; maks.

Anahtarlama frekansı

Darbe çıkışları, omik yükte, maks.Not recommended

Röle çıkışları

Röle çıkışı sayısı10

Number of operating cycles, max.mechanically 10 million, rated load voltage 100.000

Kablo uzunluğu

Ekranlı, maks.500 m

Ekransız, maks.150 m

Analog girişler

Analog giriş sayısı0

Analog çıkışlar

Analog çıkış sayısı0

Bağlanabilir enkoderler

2 telli sensörVar

Arayüzler

PROFINET arayüz sayısı1

1. Arayüz

Arayüz tipiPROFINET

İzoleliVar

İletim hızının otomatik algılanmasıVar

Otomatik anlaşma (autonegotiation)Var

Otomatik çaprazlama (autocrossing)Var

Arayüz tipleri

RJ 45 (Ethernet)Var

Port sayısı2

Dahili switchVar

Protokoller

IP protocolVar; IPv4

PROFINET IO kontrolcüsüVar

PROFINET IO cihazıVar

SIMATIC haberleşmesiVar

Açık IE haberleşmesiVar; Optionally also encrypted

Web sunucusuVar

Ortam yedekliliğiVar

PROFINET IO kontrolcüsü

İletim hızı, maks.100 Mbit/s

Servisler

— PG/OP haberleşmesiVar; encryption with TLS V1.3 pre-selected

— Eşzamanlı (isochronous) modVar

— IRTVar

— PROFIenergyVar; per user program

— Önceliklendirilmiş başlatmaVar

— Önceliklendirilmiş başlatmalı IO cihazı sayısı, maks.16

— Bağlanabilir IO cihazı sayısı, maks.31

— Of which IO devices with IRT, max.31

— RT için bağlanabilir IO cihazı sayısı, maks.31

— Bunlardan hat üzerinde, maks.31

— Eşzamanlı etkinleştirilebilen/devre dışı bırakılabilen IO cihazı sayısı, maks.8

— Güncelleme süresiThe minimum value of the update time also depends on the communication component set for PROFINET IO, on the number of IO devices ve the quantity of configured user data.

Update time for IRT

— for send cycle of 1 ms1 ms to 16 ms

— for send cycle of 2 ms2 ms to 32 ms

— for send cycle of 4 ms4 ms to 64 ms

Update time for RT

— for send cycle of 1 ms1 ms to 512 ms

— for send cycle of 2 ms2 ms to 512 ms

— for send cycle of 4 ms4 ms to 512 ms

Servisler

— PG/OP haberleşmesiVar; encryption with TLS V1.3 pre-selected

— Eşzamanlı (isochronous) modYok

— IRTVar

— PROFIenergyVar; per user program

— Paylaşımlı cihazVar

— Paylaşımlı cihazlı IO kontrolcüsü sayısı, maks.2

Protokoller

PROFINET IOVar

PROFIsafeYok

PROFIBUSYok

OPC UAYok

AS-InterfaceYok

Protokoller (Ethernet)

TCP/IPVar

DHCPVar

SNMPVar

DCPVar

LLDPVar

Bağlantı sayısı

Number of connections, max.128; via dahili interfaces of the CPU ve connected CPs / CMs

Number of connections reserved for ES/HMI/web10

Number of connections via integrated interfaces88

Ortam yedekliliği

— MRPVar; as MRP redundancy manager ve/veya MRP client

— MRPDVar

SIMATIC haberleşmesi

S7 yönlendirmeYok

S7 communication, as serverVar

S7 communication, as clientVar

Açık IE haberleşmesi

TCP/IPVar

— Veri uzunluğu, maks.8 kB

— several passive connections per port, supportedVar

ISO-on-TCP (RFC1006)Var

— Veri uzunluğu, maks.8 kB

UDPVar

— Veri uzunluğu, maks.2 kB; 1.472 bytes for UDP broadcast

DHCPVar

DNSVar

SNMPVar

DCPVar

LLDPVar

encryptionVar; Optional

Web sunucusu

DestekleniyorVar

HTTPSVar

web APIVar

— Oturum sayısı, maks.30

Kullanıcı tanımlı web sayfalarıVar

Diğer protokoller

MODBUSVar

S7 haberleşmesi

DestekleniyorVar

Sunucu olarakVar

İstemci olarakVar

İş başına kullanıcı verisi, maks.See online help (S7 communication, user data size)

Bağlantı sayısı

ToplamPG Connections: 4 reserved; HMI Connections: 4 reserved / 82 max; S7 Connections: 78 max; Open User Connections: 78 max; Web Connections: 2 reserved / 80 max; Total Connections: 10 reserved / 88 max

S7 message functions

Number of login stations for message functions, max.32

Program alarmsVar

Number of configurable program messages, max.5.000

Number of loadable program messages in RUN, max.2.500

Number of program alarms600

Number of alarms for system diagnostics100

Number of alarms for motion technology objects160

Durum/kontrol

Durum/kontrol değişkeniVar

DeğişkenlerInputs/outputs, memory bits, DBs, distributed I/Os, timers, counters

Zorlama (force)

Zorlama (force)Var

Tanılama arabelleği

MevcutVar

İzlemeler (trace)

Yapılandırılabilir izleme sayısı4

İzleme başına bellek boyutu, maks.512 kB

Tanılama gösterge LED’i

RUN/STOP LED’iVar

ERROR LED’iVar

MAINT LED’iVar

Supported technology objects

Motion ControlVar

Number of available Motion Control resources for technology objects800

— per speed-controlled axis40

— per positioning axis80

— per synchronous axis160

— per external encoder80

— per output cam20

— per cam track160

— per probe40

Number of available Extended Motion Control resources for technology objects40

— per cam (1 000 points and 50 segments)2; 1000 points ve 1 segment

— for each set of kinematics30

— kinematics with up to 4 interpolating axesVar

— kinematics with 5 or more interpolating axesYok

— user-defined kinematicsYok

— SIMATIC Safe KinematicsYok

— Number of positioning axes at motion control cycle of 4 ms (typical value)10

— Number of positioning axes at motion control cycle of 8 ms (typical value)10

Entegre fonksiyonlar

CounterVar

Sayıcı sayısı8

Sayma frekansı, maks.100 kHz; Ia.0 to Ia.5: 100 kHz (80 kHz in quadrature mode), Ia.6 to Ib.5: 30 kHz (20 kHz in quadrature mode)

Frekans ölçümüVar

PID kontrolcüVar

Darbe çıkışı sayısı8; individually assigned to CPU ve Signal Board

Sınır frekansı (darbe)100 kHz

Dijital girişlerde potansiyel ayrımı

Dijital girişlerde potansiyel ayrımıVar; field side to logic: 707 V DC (type test)

Kanallar arasıYok

Number of potential groups1

Dijital çıkışlarda potansiyel ayrımı

Dijital çıkışlarda potansiyel ayrımıRelays

Kanallar arasıYok

Number of potential groups1

Statik elektrik boşalmasına karşı bağışıklık

IEC 61000-4-2’ye göre statik elektrik boşalmasına karşı bağışıklıkVar

— Hava boşalmasında test gerilimi8 kV

— Temas boşalmasında test gerilimi6 kV

Kablo kaynaklı girişime karşı bağışıklık

IEC 61000-4-4’e göre besleme hatlarında girişim bağışıklığıVar

IEC 61000-4-4’e göre sinyal kablolarında girişim bağışıklığıVar

Gerilim darbesine karşı bağışıklık

IEC 61000-4-5’e göre besleme hatlarında girişim bağışıklığıVar

Yüksek frekanslı alanların indüklediği iletilen girişime karşı bağışıklık

IEC 61000-4-6’ya göre yüksek frekanslı ışımaya karşı bağışıklıkVar

EN 55 011’e göre radyo girişimi yayımı

Sınır sınıfı A, endüstriyel alanlarda kullanım içinVar; Group 1

Sınır sınıfı B, yerleşim alanlarında kullanım içinVar; When appropriate measures are used to ensure compliance with the limits for Class B according to EN 55011

Koruma derecesi ve sınıfı

IP koruma sınıfıIP20

Standartlar, onaylar, sertifikalar

Siemens Eco Profile (SEP)Siemens EcoTech

Ekolojik ayak izi

Çevresel ürün beyanıVar; type 2 acc. to ISO 14021

Küresel ısınma potansiyeli

— Küresel ısınma potansiyeli (toplam) [CO₂ eşd.]68 kg

— Küresel ısınma potansiyeli (üretim sırasında) [CO₂ eşd.]14,4 kg

— Küresel ısınma potansiyeli (çalışma sırasında) [CO₂ eşd.]54,2 kg

— Küresel ısınma potansiyeli (ömür sonrası) [CO₂ eşd.]-0.723 kg

Security

signed firmware updateVar

Secure BootVar

safely removing dataYok

Serbest düşme

Düşme yüksekliği, maks.0,3 m; five times, in product package

Çalışma ortam sıcaklığı

min.-40 °C

maks.40 °C; 40 °C yatay veya 30 °C dikey maks. voltages ve maks. specifications

Yatay montaj, min.-40 °C; incl. condensation/frost

Yatay montaj, maks.70 °C; rated voltages, 50 % of maks. specification ve alternate IO active

Dikey montaj, min.-40 °C

Dikey montaj, maks.50 °C; rated voltages, 50 % of maks. specification ve alternate IO active

Depolama/taşıma ortam sıcaklığı

min.-40 °C

maks.70 °C

IEC 60068-2-13’e göre hava basıncı

Çalışma, min.540 hPa

Çalışma, maks.1.140 hPa

Depolama/taşıma, min.540 hPa

Depolama/taşıma, maks.1.140 hPa

Deniz seviyesine göre çalışma yüksekliği

Montaj yüksekliği, min.-1 000 m

Montaj yüksekliği, maks.5.000 m; Restrictions for installation altitudes > 2.000 m, see manual

Bağıl nem

With condensation, tested in accordance with IEC 60068-2-38, max.100 %; RH incl. condensation / frost (no commissioning in bedewed state), yatay installation

Titreşim

IEC 60068-2-6’ya göre çalışmada titreşim dayanımı3,5 mm from 5 - 8,4 Hz, 1g from 8,4 - 150 Hz

Çalışma, IEC 60068-2-6’ya göre test edilmişVar

Şok testi

IEC 60068-2-27’ye göre test edilmişVar; IEC 68, Part 2-27 half-sine: strength of the shock 15 g (peak value), duration 11 ms

Coolants and lubricants

— Resistant to commercially available coolants and lubricantsVar; Incl. diesel ve oil droplets in the air

Use in stationary industrial systems

— to biologically active substances according to EN 60721-3-3Var; Class 3B2 mold, fungus ve dry rot spores (with the exception of fauna); Class 3B3 talep üzerine

— to chemically active substances according to EN 60721-3-3Var; Class 3C4 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-3Var; Class 3S4 incl. sand, dust, *

Use on ships/at sea

— to biologically active substances according to EN 60721-3-6Var; Class 6B2 mold, fungal ve dry rot spores (excluding fauna)

— to chemically active substances according to EN 60721-3-6Var; Class 6C3 (RH < 75 %) incl. salt spray acc. to EN 60068-2-52 (severity degree 3); *

— to mechanically active substances according to EN 60721-3-6Var; Class 6S3 incl. sand, dust; *

Usage in industrial process technology

— Against chemically active substances acc. to EN 60654-4Var; Class 3 (excluding trichlorethylene)

— Environmental conditions for process, measuring and control systems acc. to ANSI/ISA-71.04Var; Level GX group A/B (excluding trichlorethylene; harmful gas concentrations up to the limits of EN 60721-3-3 class 3C4 permissible); level LC3 (salt spray) ve level LB3 (oil)

Remark

— Note regarding classification of environmental conditions acc. to EN 60721, EN 60654-4 and ANSI/ISA-71.04* The supplied plug covers must remain in place over the unused interfaces during operation!

Conformal coating

Coatings for printed circuit board assemblies acc. to EN 61086Var; Class 2 for high reliability

Protection against fouling acc. to EN 60664-3Var; Type 1 protection

Military testing according to MIL-I-46058C, Amendment 7Var; Discoloration of coating possible during service life

Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies according to IPC-CC-830AVar; Conformal coating, Class A

Programlama dili

— LADVar

— FBDVar

— SCLVar

Know-how koruması

Kullanıcı programı/şifre korumasıVar

Erişim koruması

Gizli yapılandırma verisinin korunmasıVar

Koruma seviyesi: yazma korumasıVar

Koruma seviyesi: okuma/yazma korumasıVar

Koruma seviyesi: tam korumaVar

Kullanıcı yönetimiVar; device-wide

Kullanıcı sayısı100

Grup sayısı100

Rol sayısı50

Çevrim süresi izleme

AyarlanabilirVar

Ölçüler

Genişlik80 mm

Yükseklik125 mm

Derinlik100 mm

Ağırlık

Ağırlık, yaklaşık376 g

Aksesuarlar 1

Siemens 6AG1214-1HH50-7XB0 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
9TF6276-2XA11-1AL4	Servis

İlgili Ürünler

MFR #NCMC150-0600-X103US

SKU #YLS468HQT0B65QG

İlgili Aramalar

Siemens 6AG1214-1HH50-7XB0 fiyatSiemens 6AG1214-1HH50-7XB0 teklif alSiemens 6AG1214-1HH50-7XB0 satın al6AG1214-1HH50-7XB0 fiyat6AG1214-1HH50-7XB0 stok durumuSiemens yedek parçaSiemens 6AG1214-1HH50-7XB0 muadilSiemens 6AG1214-1HH50-7XB0 teknik özellikler

Çerez Kullanımı

Siemens 6AG1214-1HH50-7XB0

Ürün Hakkında

Siemens 6AG1214-1HH50-7XB0

Teknik Özellikler

Aksesuarlar 1

İlgili Ürünler

1FY2901-0EB00

1FN3050-8SA00-0AA0

1FN3100-8SA00-0AA0

1FN3150-8SA00-0AA0

1FN3300-8SA00-0AA0

1FN3450-8SA00-0AA0

1FN3600-8SA00-0AA0

1FN3900-8SA00-0AA0

1FY2105-0AA00

1FY2105-4AA00

Öne Çıkan Ürünler

MGPL25TN-200BZ-XC9

VQ1200-51-Q

EH22512

CDJ2L16-125Z-B

MY1M20-200AH

MXQ25L-40B-M9NZ

ZCUKQ25-50D

CG5EN50SV-150

VM8001-5

NCMC150-0600-X103US

İlgili Aramalar
