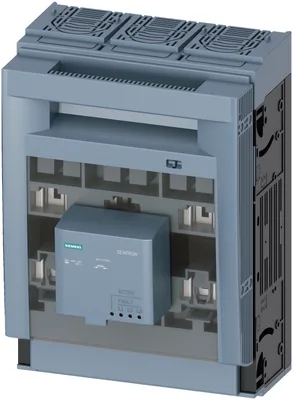

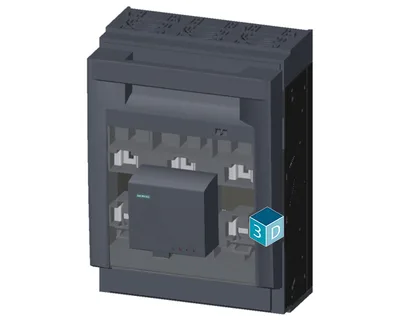

Siemens 3NP1153-1DA24

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Siemens 3NP1153-1DA24

SENTRON, sigorta anahtar disconnector 3NP1, 3-pole, NH2, 400 A, için assembly ve installation on montaj plaka, Box klemens, sigorta monitoring elektronik EFM15, kapak level 70mm

SiemensMFR # 3NP1153-1DA24SKU # YLSGMCQ1D3ZSFXG
product designationFuse switch disconnector
design of the safety monitoringelectronic EFM 15
design of the load switch strip formYok
number of poles3
size of disconnecting link2 ve 1
size of fuse linkNH1, NH2
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

SENTRON, sigorta anahtar disconnector 3NP1, 3-pole, NH2, 400 A, için assembly ve installation on montaj plaka, Box klemens, sigorta monitoring elektronik EFM15, kapak level 70mm

Siemens 3NP1153-1DA24

  • Orijinal ve sertifikalı Siemens ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Model
product designationFuse switch disconnector
design of the safety monitoringelectronic EFM 15
design of the load switch strip formYok
type of the driving mechanism motor driveYok
General technical data
number of poles3
type of deviceFor assembly ve installation on mounting plate
size of disconnecting link2 ve 1
size of fuse linkNH1, NH2
let-through current with closed switch maximum40 kA
mechanical service life (operating cycles) typical1.000
I2t value with closed switch maximum2.150 kA²·s
at AC-22 B0,65
at AC-23 B0,35
with capacitive load-0.25
fuse systemLV HRC fuse
degree of pollution2
Voltage
rated value690 V
with degree of pollution 3 at AC rated value690 V
with degree of pollution 2 at AC rated value1.000 V
power factor at AC-21 B0,95
surge voltage resistance rated value8 kV
— at 35 °C rated value400 A
— at 40 °C rated value400 A
— at 45 °C rated value392 A
— at 50 °C rated value372 A
— at 55 °C rated value356 A
— at AC-21 B at 240 V rated value400 A
— at AC-21 B at 400 V rated value400 A
— at AC-21 B at 500 V rated value400 A
— at AC-21 B at 690 V rated value400 A
— at AC-22 B at 240 V rated value400 A
— at AC-22 B at 400 V rated value400 A
— at AC-22 B at 500 V rated value400 A
— at AC-22 B at 690 V rated value400 A
— at AC-23 B at 690 V rated value125 A
— at AC-23 B at 500 V rated value315 A
— at AC-23 B at 400 V rated value400 A
— at AC-23 B at 240 V rated value400 A
let-through current with high-speed activation maximum40 kA
at AC rated value minimum190 V
at AC rated value maximum690 V
Protection class
with closed switch with cover or cable lug coverIP40
with closed switch without cover or cable lug coverIP30
openIP20
Dissipation
with conventional rated thermal current without fuse per pole14 W
with conventional rated thermal current without fuse per device42 W
for rated value of the current at AC in hot operating state per pole16,8 W
of the fuse per fuse maximum34 W
Main circuit
rated value400 A
with capacitive load at 400 V rated value72 A
with capacitive load at 500 V rated value55 A
Auxiliary circuit
number of CO contacts for auxiliary contacts0
number of NC contacts for auxiliary contacts0
number of NO contacts for auxiliary contacts0
Suitability
suitability for use main switchYok
suitability for use switch disconnectorVar
suitability for use EMERGENCY OFF switchYok
suitability for use maintenance/repair switchVar
Product details
product function phase failure monitoringYok
undervoltage releaseYok
undervoltage release with leading contactYok
product feature sealableVar
product extension auxiliary switchVar
product extension optional locking capabilityVar
product extension optional phase failure monitoringYok
product extension optional voltage triggerYok
product extension optional overvoltage protection monitoringVar
Product function
product function overvoltage protection monitoringYok
Short circuit
at AC at 240 V with high-speed activation rated value80 kA
at AC at 500 V with high-speed activation rated value80 kA
at AC at 690 V with high-speed activation rated value50 kA
with closed switch at AC at 240 V rated value100 kA
with closed switch at AC at 500 V rated value100 kA
with closed switch at AC at 690 V rated value100 kA
Connections
arrangement of electrical connectors for main current circuitother
solid or stranded minimum120 mm²
solid or stranded maximum300 mm²
finely stranded with core end processing minimum120 mm²
finely stranded with core end processing maximum240 mm²
stranded minimum120 mm²
stranded maximum300 mm²
minimum25 N·m
maximum25 N·m
type of connectable conductor cross-sections of the laminated conductors maximum32 x 10 mm
type of connection technologyBox terminal

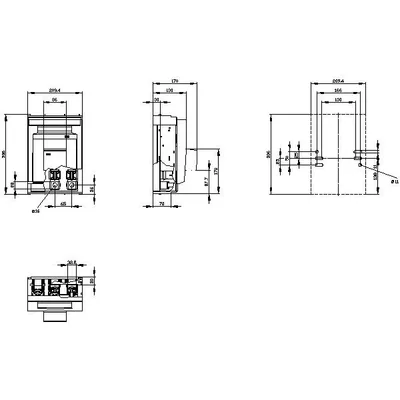

Mechanical Design
height306 mm
width209,4 mm
depth161,6 mm
fastening methodmounting plate
floor mountingVar
rail mountingYok
mounting positionyatay/dikey
Net Weight4,73 kg
Environmental conditions
minimum-25 °C
maximum55 °C
minimum-50 °C
maximum80 °C
Certificates
reference code according to IEC 81346-2Q
Ürün bilgileri
EAN4001869567136
Ürün ailesiSENTRON 3NP1 Fuse Switch Disconnectors
Yaşam döngüsü durumuAktif
Gümrük tarife kodu85365080
Teslimat ve lojistik
Menşe ülkeCzech Republic
Teslim süresi15 gün
İade edilebilirEvet
Net ağırlık4,73 Kg
Paket ölçüleri (U x G x Y)220 x 118 x 108 MM
Standart paket adedi1 adet
Minimum sipariş adedi1
Tehlikeli maddeHayır
İhracat kontrolüAL : N / ECCN : 9N9999
Çevre ve uyumluluk
RoHS uyumuSince: 15-10-17
WEEE kategorisi5
REACH bilgisiLead CAS-No. 7439-92-1 > 0,1 % (w / w)
SCIP numarası5d02218d-963f-4712-a16f-bb6d8071e003
Siemens kataloğu
Ürün grubu5863
Katalog kimliğiLV10
Grup koduP360
Ürün sınıfıStraightforward, can be reused over the short term

Aksesuarlar 72

Siemens 3NP1153-1DA24 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
3NP1900-1EF00Aksesuar
3NP1953-1DA00Aksesuar
3NP1953-1CD00Aksesuar
3NP1953-1CB00Aksesuar
3NP1943-1CF00Aksesuar
3NP1940-1FB00Aksesuar
3NP1940-1FA00Aksesuar
3NP1900-1HA00Aksesuar
3NG1302Aksesuar · NH fuse system
3NP1954-1MA20Aksesuar
3NP1941-1EC00Aksesuar
3NP1953-1BG40Aksesuar
3NP1953-1GB50Bileşen
3NP1953-1GB30Bileşen
3NP1953-1GB20Bileşen
3NP1953-1GB10Bileşen
3NP1953-1GA00Bileşen
3NP1953-1GB45Bileşen
3NP1953-1GB42Bileşen
3NA7240-6Seçmeli zorunlu ürün
3NA7240Seçmeli zorunlu ürün
3NA6254-4Seçmeli zorunlu ürün
3NA6254Seçmeli zorunlu ürün
3NA6252-6Seçmeli zorunlu ürün
3NA6252-4Seçmeli zorunlu ürün
3NA6252Seçmeli zorunlu ürün
3NA7242Seçmeli zorunlu ürün
3NA6250-6Seçmeli zorunlu ürün
3NA6250Seçmeli zorunlu ürün
3NA6244-6Seçmeli zorunlu ürün
3NA6244-4Seçmeli zorunlu ürün
3NA6244Seçmeli zorunlu ürün
3NA6242-6Seçmeli zorunlu ürün
3NA6242-4Seçmeli zorunlu ürün
3NA6242Seçmeli zorunlu ürün
3NA6250-4Seçmeli zorunlu ürün
3NA7242-6Seçmeli zorunlu ürün
3NA7244Seçmeli zorunlu ürün
3NA7244-6Seçmeli zorunlu ürün
3NA3244-4KK02Seçmeli zorunlu ürün
3NA3242-4KK02Seçmeli zorunlu ürün
3NA3240-4KK04Seçmeli zorunlu ürün
3NA3240-4KK02Seçmeli zorunlu ürün
3NA3252-4KK01Seçmeli zorunlu ürün
3NA3244-4KK03Seçmeli zorunlu ürün
3NA3244-4KK01Seçmeli zorunlu ürün
3NA3242-4KK01Seçmeli zorunlu ürün
3NA3240-4KK03Seçmeli zorunlu ürün
3NA3240-4KK01Seçmeli zorunlu ürün
3ND2254Seçmeli zorunlu ürün
3ND2252Seçmeli zorunlu ürün
3ND2244Seçmeli zorunlu ürün
3ND2240Seçmeli zorunlu ürün
3NA7252-6Seçmeli zorunlu ürün
3NA7252Seçmeli zorunlu ürün
3NA7250-6Seçmeli zorunlu ürün
3NA6240-6Seçmeli zorunlu ürün
3NA3244-4KK04Seçmeli zorunlu ürün
3NA6240-4Seçmeli zorunlu ürün
3NA3250-6Seçmeli zorunlu ürün
3NA3244Seçmeli zorunlu ürün
3NA3242-6Seçmeli zorunlu ürün
3NA3242Seçmeli zorunlu ürün
3NA3240-6Seçmeli zorunlu ürün
3NA3240Seçmeli zorunlu ürün
3NA3252-6Seçmeli zorunlu ürün
3NA3244-6Seçmeli zorunlu ürün
3NA3254Seçmeli zorunlu ürün
3NA3252Seçmeli zorunlu ürün
3NA3250Seçmeli zorunlu ürün
3NA6240Seçmeli zorunlu ürün
3NA3252-4KK02Seçmeli zorunlu ürün
