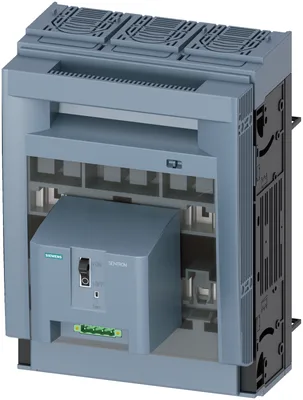

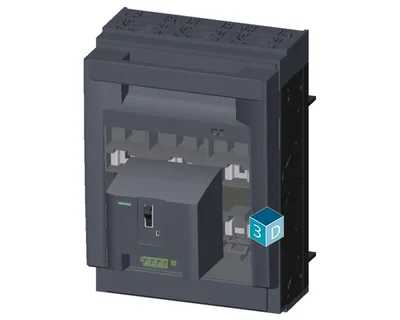

Siemens 3NP1153-1BC11

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Siemens 3NP1153-1BC11

SENTRON, sigorta anahtar disconnector 3NP1, 3-pole, NH2, 400 A, için bara system 8US 60 mm, flat klemens, sigorta monitoring: electromechanical, kapak level 32/70 mm

SiemensMFR # 3NP1153-1BC11SKU # CEY-8EF3B0395A12
product designationFuse switch disconnector
busbar designbusbar thickness 5 veya 10 mm
design of the safety monitoringelectro mechanical
design of the load switch strip formYok
number of poles3
type of deviceFor 60 mm 8US busbar system
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

SENTRON, sigorta anahtar disconnector 3NP1, 3-pole, NH2, 400 A, için bara system 8US 60 mm, flat klemens, sigorta monitoring: electromechanical, kapak level 32/70 mm

Siemens 3NP1153-1BC11

  • Orijinal ve sertifikalı Siemens ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Model
product designationFuse switch disconnector
busbar designbusbar thickness 5 veya 10 mm
design of the safety monitoringelectro mechanical
design of the load switch strip formYok
type of the driving mechanism motor driveYok
General technical data
number of poles3
type of deviceFor 60 mm 8US busbar system
size of disconnecting link2 ve 1
size of fuse linkNH1, NH2
let-through current with closed switch maximum40 kA
mechanical service life (operating cycles) typical1.000
I2t value with closed switch maximum2.150 kA²·s
at AC-22 B0,65
at AC-23 B0,35
with capacitive load-0.25
fuse systemLV HRC fuse
degree of pollution3
Voltage
rated value690 V
with degree of pollution 3 at AC rated value690 V
with degree of pollution 2 at AC rated value1.000 V
power factor at AC-21 B0,95
surge voltage resistance rated value8 kV
— at 35 °C rated value400 A
— at 40 °C rated value400 A
— at 45 °C rated value392 A
— at 50 °C rated value372 A
— at 55 °C rated value356 A
— at AC-21 B at 240 V rated value400 A
— at AC-21 B at 400 V rated value400 A
— at AC-21 B at 500 V rated value400 A
— at AC-21 B at 690 V rated value400 A
— at AC-22 B at 240 V rated value400 A
— at AC-22 B at 400 V rated value400 A
— at AC-22 B at 500 V rated value400 A
— at AC-22 B at 690 V rated value400 A
— at AC-23 B at 690 V rated value125 A
— at AC-23 B at 500 V rated value315 A
— at AC-23 B at 400 V rated value400 A
— at AC-23 B at 240 V rated value400 A
— at DC-21 B at 120 V rated value400 A
— at DC-21 B at 240 V rated value400 A
— at DC-21 B at 440 V rated value400 A
— at DC-22 B at 120 V rated value400 A
— at DC-22 B at 240 V rated value400 A
— at DC-22 B at 440 V rated value315 A
— at DC-23 B at 120 V rated value250 A
— at DC-23 B at 240 V rated value250 A
— at DC-23 B at 440 V rated value160 A
let-through current with high-speed activation maximum40 kA
at AC rated value minimum24 V
at AC rated value maximum690 V
at DC rated value240 V
at DC rated value minimum24 V
at DC rated value maximum250 V
Protection class
with closed switch with cover or cable lug coverIP40
with closed switch without cover or cable lug coverIP30
openIP20
Dissipation
with conventional rated thermal current without fuse per pole14 W
with conventional rated thermal current without fuse per device42 W
for rated value of the current at AC in hot operating state per pole16,8 W
of the fuse per fuse maximum34 W
Main circuit
rated value400 A
with capacitive load at 400 V rated value72 A
with capacitive load at 500 V rated value55 A
Auxiliary circuit
number of CO contacts for auxiliary contacts0
number of NC contacts for auxiliary contacts0
number of NO contacts for auxiliary contacts0
Suitability
suitability for use main switchYok
suitability for use switch disconnectorVar
suitability for use EMERGENCY OFF switchYok
suitability for use maintenance/repair switchVar
Product details
product function phase failure monitoringYok
undervoltage releaseYok
undervoltage release with leading contactYok
product feature sealableVar
product extension auxiliary switchVar
product extension optional locking capabilityVar
product extension optional phase failure monitoringVar
product extension optional voltage triggerYok
product extension optional overvoltage protection monitoringVar
Product function
product function overvoltage protection monitoringYok
Short circuit
at AC at 240 V with high-speed activation rated value80 kA
at AC at 500 V with high-speed activation rated value80 kA
at AC at 690 V with high-speed activation rated value50 kA
with closed switch at AC at 240 V rated value100 kA
with closed switch at AC at 500 V rated value100 kA
with closed switch at AC at 690 V rated value100 kA
Connections
arrangement of electrical connectors for main current circuitother
solid or stranded minimum25 mm²
solid or stranded maximum240 mm²
stranded minimum25 mm²
stranded maximum240 mm²
minimum10 N·m
maximum12 N·m
type of connectable conductor cross-sections of the laminated conductors maximum34 x 18 mm
type of connection technologyFlat terminal

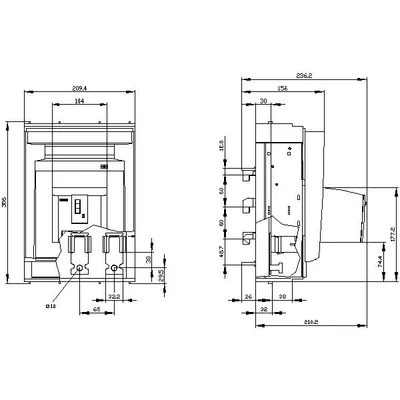

Mechanical Design
height306 mm
width209,4 mm
minimum12 mm
maximum30 mm
depth234 mm
fastening methodbusbar
floor mountingYok
rail mountingVar
mounting positionyatay/dikey
busbar center-to-center spacing60 mm
Net Weight5,061 kg
Environmental conditions
minimum-25 °C
maximum55 °C
minimum-50 °C
maximum80 °C
Certificates
reference code according to IEC 81346-2Q

Aksesuarlar 79

Siemens 3NP1153-1BC11 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
3NP1900-1EF00Aksesuar
3NP1953-1DA00Aksesuar
3NP1953-1CD00Aksesuar
3NP1953-1CB00Aksesuar
3NP1953-1BB20Aksesuar
3NP1953-1BB10Aksesuar
3NP1953-1BA00Aksesuar
3NP1943-1CF00Aksesuar
3NP1943-1BG10Aksesuar
3NP1940-1FB00Aksesuar
3NP1940-1FA00Aksesuar
3NP1900-1HA00Aksesuar
3NG1302Aksesuar · NH fuse system
3NP1954-1MA20Aksesuar
3NP1954-1ED00Aksesuar
3NP1941-1EC00Aksesuar
3NP1953-1BG30Aksesuar
3NP1953-1GB50Bileşen
3NP1953-1GB30Bileşen
3NP1953-1GB20Bileşen
3NP1953-1GB10Bileşen
3NP1953-1GA00Bileşen
3NP1953-1CA20Bileşen
3NP1953-1CA10Bileşen
3NP1953-1GB45Bileşen
3NP1953-1GB42Bileşen
3NA6254Seçmeli zorunlu ürün
3NA6252-6Seçmeli zorunlu ürün
3NA6252-4Seçmeli zorunlu ürün
3NA6252Seçmeli zorunlu ürün
3NA6250-6Seçmeli zorunlu ürün
3NA6250-4Seçmeli zorunlu ürün
3NA6250Seçmeli zorunlu ürün
3NA6244-6Seçmeli zorunlu ürün
3NA6244-4Seçmeli zorunlu ürün
3NA6254-4Seçmeli zorunlu ürün
3NA6244Seçmeli zorunlu ürün
3NA6242-4Seçmeli zorunlu ürün
3NA6242Seçmeli zorunlu ürün
3NA6240-6Seçmeli zorunlu ürün
3NA6240-4Seçmeli zorunlu ürün
3NA6240Seçmeli zorunlu ürün
3NA3250-6Seçmeli zorunlu ürün
3NA3244Seçmeli zorunlu ürün
3NA3242-6Seçmeli zorunlu ürün
3NA3242Seçmeli zorunlu ürün
3NA6242-6Seçmeli zorunlu ürün
3NA3240-6Seçmeli zorunlu ürün
3NA7240Seçmeli zorunlu ürün
3NA7242Seçmeli zorunlu ürün
3NA3244-4KK02Seçmeli zorunlu ürün
3NA3242-4KK02Seçmeli zorunlu ürün
3NA3240-4KK04Seçmeli zorunlu ürün
3NA3240-4KK02Seçmeli zorunlu ürün
3NA3252-4KK01Seçmeli zorunlu ürün
3NA3244-4KK03Seçmeli zorunlu ürün
3NA3244-4KK01Seçmeli zorunlu ürün
3NA3242-4KK01Seçmeli zorunlu ürün
3NA3240-4KK03Seçmeli zorunlu ürün
3NA7240-6Seçmeli zorunlu ürün
3NA3240-4KK01Seçmeli zorunlu ürün
3ND2252Seçmeli zorunlu ürün
3ND2244Seçmeli zorunlu ürün
3ND2240Seçmeli zorunlu ürün
3NA7252-6Seçmeli zorunlu ürün
3NA7252Seçmeli zorunlu ürün
3NA7250-6Seçmeli zorunlu ürün
3NA7244-6Seçmeli zorunlu ürün
3NA7244Seçmeli zorunlu ürün
3NA7242-6Seçmeli zorunlu ürün
3ND2254Seçmeli zorunlu ürün
3NA3240Seçmeli zorunlu ürün
3NA3252-6Seçmeli zorunlu ürün
3NA3244-6Seçmeli zorunlu ürün
3NA3254Seçmeli zorunlu ürün
3NA3252Seçmeli zorunlu ürün
3NA3250Seçmeli zorunlu ürün
3NA3244-4KK04Seçmeli zorunlu ürün
3NA3252-4KK02Seçmeli zorunlu ürün
