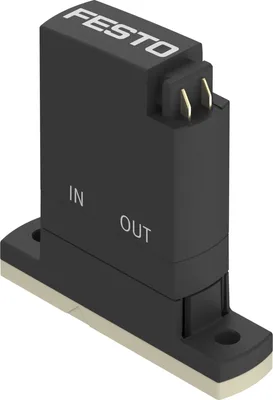

Festo VYKA-F7-M22U-12-PV-5YQ7
Ortam ayrımlı selenoid valf. En küçük alanda maksimum güç yoğunluğu ve hassasiyet (1.2 mm nominal genişlik, yalnızca 7 mm genişlikte). En küçük hacimlerde bile dozajlama işlemlerinde yüksek tekrarlama doğruluğu ve hassasiyet. Optimize akışkan haznesi ve küçük iç hacim sayesinde çok iyi durulanabilirlik ve minimum ortam tüketimi. Agresif ortamlar için de uygun FDA listeli malzemeler (PEEK, EPDM, FKM, FFKM). Minimum kaçak değerleri sayesinde gaz uygulamaları için de idealdir. Isı girişini en aza indirmek için aksesuar olarak tutma akımı azaltmalı takmalı E-box VAVE-K1 opsiyonu. ISO 13485'e göre geliştirilmiştir. Verimli kontrol sayesinde sürdürülebilir çalışma
TasarımDiyafram contalı külbütör valf
Sızdırmazlık prensibiYumuşak
Akışkanla temas eden malzemeFloro kauçuk, PEEK
Gıda ile kullanıma uygunEk doküman bilgilerine bakınız
Valf fonksiyonu2/2 yollu, tek bobinli, açık
Nominal boyut1.2
Ürün Hakkında
Ortam ayrımlı selenoid valf. En küçük alanda maksimum güç yoğunluğu ve hassasiyet (1.2 mm nominal genişlik, yalnızca 7 mm genişlikte). En küçük hacimlerde bile dozajlama işlemlerinde yüksek tekrarlama doğruluğu ve hassasiyet. Optimize akışkan haznesi ve küçük iç hacim sayesinde çok iyi durulanabilirlik ve minimum ortam tüketimi. Agresif ortamlar için de uygun FDA listeli malzemeler (PEEK, EPDM, FKM, FFKM). Minimum kaçak değerleri sayesinde gaz uygulamaları için de idealdir. Isı girişini en aza indirmek için aksesuar olarak tutma akımı azaltmalı takmalı E-box VAVE-K1 opsiyonu. ISO 13485'e göre geliştirilmiştir. Verimli kontrol sayesinde sürdürülebilir çalışma
Festo VYKA-F7-M22U-12-PV-5YQ7
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
TasarımDiyafram contalı külbütör valf
Sızdırmazlık prensibiYumuşak
Akışkanla temas eden malzemeFloro kauçuk, PEEK
Gıda ile kullanıma uygunEk doküman bilgilerine bakınız
Valf fonksiyonu2/2 yollu, tek bobinli, açık
Nominal boyut1.2
Akış yönüKısıtlamalarla tersinir
Kumanda tipiElektrikli
Pilotlama tipiDoğrudan
Sıfırlama tipiMekanik yay
Manuel kumandaYok
Montaj konumuHerhangi
Montaj tipiM2 vida için geçiş deliği ile
Elektrik bağlantısı 1, bağlantı tipiDişi soket
Elektrik bağlantısı 1, konnektör sistemiFiş düzeni Q7
Elektrik bağlantısı 1, bağlantı/damar sayısı2
Elektrik bağlantısı 1, bağlantı düzeni00997312
Boyut7
Grid ölçüsü7.5
Akışkan bağlantısıFlanş
AkışkanSıvı ortamlar, Gaz ortamlar
Akışkan notuAkışkanla temas eden malzemelerin dayanımına dikkat edin, Maksimum partikül boyutu 5 µm
İç hacim18 µl akışkan hazneli valf, akışkan bağlantılı 24 µl valf
Sıvılar için ortam sıcaklığı0, 50
Ortam sıcaklığı gaz halindeki akışkanlar0, 50
Ortam sıcaklığı0, 50
Depolama sıcaklığı-20, 70
Akışkan basıncı-0.05, 0.2
Akışkan basıncı-0.5, 2
Akışkan basıncı-7.25, 29
Ortam basıncı hakkında notGİRİŞ: -0.25 – 2 bar / -0.025 – 0.2 MPa / -3.625 – 29 psi, ÇIKIŞ: -0.5 - 1 bar / -0.05 - 0.1 MPa / -7.25 - 14.5 psi
Basınç farkı0.2
Basınç farkı2
Basınç farkı29
Patlama basıncı2.3
Patlama basıncı23
Patlama basıncı333.5
DC çalışma gerilimi aralığı12, 26
DC çalışma gerilimi aralığına ilişkin notElektrik alt tabanı VAVE-K1-… ile
İzin verilen gerilim dalgalanmaları+/-10%
Elektrik güç tüketimi3.5
Güç tüketimi hakkında bilgiDüşük akım fazı 0.3 W, yüksek akım fazı 60 ms için 3.5 W, VAVE-K1-… ile kombinasyonda
Karakteristik bobin verileri12 - 26 V DC: düşük akım fazı 0.06 W, yüksek akım fazı 2.2 W
Yalıtım malzemesi sınıfıB
Çalışma oranıTutma akımı azaltma ile birlikte %100, Solenoid valflerin çalıştırılmasına ilişkin notlara uyun.
Maks. anahtarlama frekansı6
Anahtarlama frekansı hakkında notOrtam sıcaklığına ve montaj durumuna bağlı, %100 çalışma oranında ortam sıcaklığına ve montaj koşuluna bağlı. Çalışma oranı < 100 ile daha yüksek anahtarlama frekansları mümkün
Akışkanlar için kapanma süresi5
Gaz akışkanlarda kapanma süresi5
Anahtarlama süresi notuAnahtarlama süresi akışkana, sıcaklığa, akışkan basıncına ve bireysel çalışma koşullarına bağlıdır
Standart nominal debi (DIN 1343'e göre standartlaştırılmış)10
Standart nominal debi ile ilgili not1 -> 0 bar basınç düşüşü durumunda (gaz halindeki ortamlar)
Debi Kv0.018
Debi Kv0.3
Kv debisi ile ilgili notOrtam olarak su için, Basınç farkı 1 bar
Maks. çalışma basıncında su debisi0.40 l/min
Sembol00995700
Gövde malzemesiPEEK, Takviyeli PPA
Membran malzemesiFloro kauçuk
Sızdırmazlık malzemesiFloro kauçuk
Malzemelere ilişkin notRoHS uyumlu
LABS (PWIS) uygunluğuVDMA24364 bölge III
Ürün ağırlığı10.9
Koruma sınıfıIP40
Koruma sınıfına ilişkin notMonte edilmiş durumda
Kullanım talimatlarıYalnızca iç mekan kullanımı için
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
Aksesuarlar 13
Festo VYKA-F7-M22U-12-PV-5YQ7 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| VAVE-K1-7-5YL1-LR | E-box · Mounting accessories | |
| VABS-K1-7B-12-M5-P | Sub-base · Mounting accessories | |
| NPQR-DK-M5-Q4 | Push-in fitting · Fittings | |
| NPQR-DK-M5-Q6 | Push-in fitting · Push-in fittings | |
| NLFA-D-U14-K3.2-PP-P10 | Fitting · Push-in fittings | |
| NLFA-D-U14-B1.2-PP-P10 | Fitting · Push-in fittings | |
| NLFA-D-U14-B2.1-PP-P10 | Fitting · Push-in fittings | |
| NLFA-D-U14-K1.6-PP-P10 | Fitting · Push-in fittings | |
| NLFA-D-U14-K3-PP-P10 | Fitting · Push-in fittings | |
| NEBV-Q7G2-PD-0.1-N-LE2 | Connecting cable · Connecting cables | |
| NEBV-Q7G2-PD-0.5-N-LE2 | Connecting cable · Connecting cables | |
| VABS-K1-7B-12-U14-P | Sub-base · Mounting accessories | |
| VAEM-V-S8EPRS2 | Valve control module · Electrical accessories |
