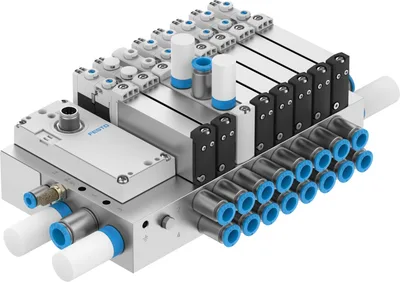

Festo VTUG-EX
Valf terminali. AB Patlamadan Korunma Direktifine (ATEX) uygun. Üstün korozyon dayanımı için paslanmaz çelik kaplı klemens şeritleri, IP69k'ya kadar kontrol panoları ve ortamlar için uygun
Elektriksel kontrolFieldbus, I-Port, IO-Link®, Çok pinli
Elektrik I/O sistemiNo
Ortam sıcaklığı (akışkan)-5, 60
Ortam sıcaklığı-5, 60
Depolama sıcaklığı-10, 60
Koruma sınıfıIP20, IP65
Ürün Hakkında
Valf terminali. AB Patlamadan Korunma Direktifine (ATEX) uygun. Üstün korozyon dayanımı için paslanmaz çelik kaplı klemens şeritleri, IP69k'ya kadar kontrol panoları ve ortamlar için uygun
Festo VTUG-EX
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Elektriksel kontrolFieldbus, I-Port, IO-Link®, Çok pinli
Elektrik I/O sistemiNo
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Pilot akışkanISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Ortam sıcaklığı (akışkan)-5, 60
Ortam sıcaklığı-5, 60
Depolama sıcaklığı-10, 60
Koruma sınıfıIP20, IP65
Korozyon direnci sınıfı CRC2 - Orta korozyon yükü
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 2 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
Çalışma basıncı-0.09, 1
Çalışma basıncı-0.9, 10
Pilot basıncı0.15, 0.8
Pilot basıncı1.5, 8
Dahili pilot hava beslemeli valf terminali için çalışma basıncı1.5, 8
LABS (PWIS) uygunluğuVDMA24364-B2-L
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB Patlamaya Karşı Koruma Direktifine (ATEX) göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
OnayRCM, c UL us - Recognised (Oil)
Patlama korumasıBölge 2 (ATEX), Bölge 2 (BR), Bölge 22 (ATEX), Bölge 22 (BR)
ATEX kategorisi gazII 3G
ATEX kategorisi tozII 3D
AB dışı patlama koruması sertifikasıEPL Dc (BR), EPL Gc (BR)
Gaz için patlamaya karşı tutuşma koruma tipiClass I, Zone 2, AEx ec IIC Gc (US), Ex ec IIC Gc (CA), Ex ec IIC T4 Gc
Toz için patlama tutuşma koruma tipiEx tc IIIC T135 Dc (CA), Ex tc IIIC T135°C Dc
Patlama ortam sıcaklığı-5°C <= Ta <= +50°C, -5°C <= Ta <= +60°C
Sertifikayı veren kuruluş24-KA4BO-0392X, 24-KA4BO-0393X, 24-KA4BO-0394X, 24-KA4BO-0395X, DNV 23.0350 X/00, IBExU16ATEXB021 X, IECEx IBE 17.0003 X, IECEx IBE 19.0018 X, UL E198674, UL MH19482
Malzemelere ilişkin notRoHS uyumlu
Sızdırmazlık malzemesiHNBR, NBR
Valf terminali yapısıSabit ızgara
Maks. valf pozisyonu sayısı24
Maks. basınç bölgesi sayısı13
Kumanda tipiElektrikli
Valf fonksiyonu2x3/2 kapalı monostabil, 2x3/2 açık monostabil, 2x3/2 yollu, açık/kapalı, monostabil, 3/2 yollu, tek bobinli, kapalı, 3/2 yollu, tek bobinli, açık, 5/2 yollu, çift bobinli, 5/2 yollu, tek bobinli
TasarımPistonlu sürgülü valf
Sızdırmazlık prensibiYumuşak
Pilotlama tipiPilot kumandalı
Valf boyutu18
Pilot hava beslemesiHarici, Dahili
Maks. standart nominal debi10 mm'de 330 l/min, 14 mm'de 630 l/min, 18 mm'de 1200 l/min
Standart nominal debi (DIN 1343'e göre standartlaştırılmış)130, 1150
Vakuma uygunlukEvet
Egzoz havası fonksiyonuKısılabilir
Pnömatik çalışma portuM5, M7, G1/8, G1/4, QS-3, QS-4, QS-6, QS-8, QS-10, QS-5/32, QS-1/8, QS-3/16, QS-1/4, QS-5/16, QS-3/8
Pnömatik bağlantı, port 1QS-16, QS-1/4, QS-5/16, QS-3/8, QS-1/2
Pilot hava portu 12/14G1/8
Sinyal durum göstergesiLED
Nominal çalışma gerilimi DC24
İzin verilen gerilim dalgalanmaları+/-10%, +/-25%
Solenoid bobin başına nominal çekme akımı47 mA to 20 ms
Akım azaltmalı nominal akım20 ms sonra 15.5 mA
Aksesuarlar 5
Festo VTUG-EX motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| VAME-S-M5-16-R1-P10 | Screw set · Mounting accessories | |
| CTEU-PB-EX1C | Bus node · Electrical accessories | |
| CTEU-PN-EX1C | Bus node · Electrical accessories | |
| CTEU-EP-EX1C | Bus node · Electrical accessories | |
| VAME-L1-Q | Mounting bracket · Mounting accessories |
