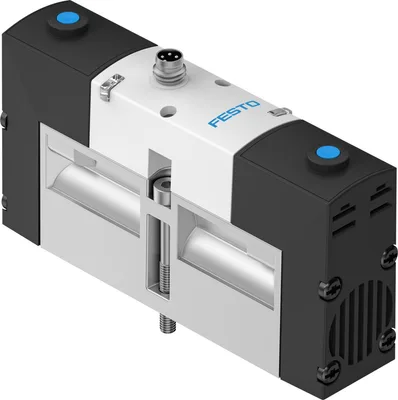

FESTO VSVA-B-P53U-ZH-A1-1R2L
Selenoid valf. ISO 5599-1'e uygun. Merkezi fiş ile elektrik bağlantısı. Sağlam metal gövde. Farklı boyutlarla manifold montajı mümkündür
Valf fonksiyonu5/3 yollu, basınçlı
Kumanda tipiElektrikli
Yapı genişliği26
Çalışma gerilimi24 V DC
Çalışma basıncı-0.09, 1.6
Çalışma basıncı-0.9, 16
Ürün Hakkında
Selenoid valf. ISO 5599-1'e uygun. Merkezi fiş ile elektrik bağlantısı. Sağlam metal gövde. Farklı boyutlarla manifold montajı mümkündür
FESTO VSVA-B-P53U-ZH-A1-1R2L
- Orijinal ve sertifikalı FESTO ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Valf fonksiyonu5/3 yollu, basınçlı
Kumanda tipiElektrikli
Yapı genişliği26
Standart nominal debi (DIN 1343'e göre standartlaştırılmış)1000
Pnömatik çalışma portuISO 15407-1'e göre taban plakası boyutu 26 mm
Çalışma gerilimi24 V DC
Çalışma basıncı-0.09, 1.6
Çalışma basıncı-0.9, 16
TasarımPistonlu sürgülü valf
Sıfırlama tipiMekanik yay
OnayRCM, c UL us - Recognised (Oil)
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
Koruma sınıfıIP65, NEMA 4
Nominal boyut9
Grid ölçüsü27
Egzoz havası fonksiyonuKısılabilir, Kısma plakası ile, Tekli alt taban ile
Sızdırmazlık prensibiYumuşak
Montaj konumuHerhangi
Standarda uygunlukISO 15407-1
Manuel kumandaKilitlemesiz
Pilotlama tipiPilot kumandalı
Pilot hava beslemesiHarici
Akış yönüHerhangi
Sembol00992940
BindirmeBindirmeli
Ters kutup korumasıTüm elektrik bağlantıları için
Ek fonksiyonlarEmniyet kapatması
Sinyal durum göstergesiLED
Pilot basıncı0.3, 0.8
Pilot basıncı3, 8
Valf debisi1400
Tekli alt taban üzerindeki valfin debisi1100
Pnömatik bağlı valf debisi1000
Kapanma süresi52
Açma anahtarlama süresi20
Çalışma oranı100%
0 sinyalinde maks. pozitif test darbesi400
1 sinyalde maks. negatif test darbesi100
Solenoid bobin başına nominal çekme akımı110 mA to 20 ms
Akım azaltmalı nominal akım20 ms sonra 30 mA
Karakteristik bobin verileri24 V DC: düşük akım fazı 1.0 W, yüksek akım fazı 2.4 W
İzin verilen gerilim dalgalanmaları+/-10%
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 2 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı CRC2 - Orta korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-B1/B2-L
Ortam sıcaklığı (akışkan)-5, 50
Bağıl hava nemi0 - 90%
Doğrudan ve dolaylı temasa karşı korumaPELV
Pilot akışkanISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Ortam sıcaklığı-5, 50
Valf montajı için maks. sıkma torku1.8, 2.2
Ürün ağırlığı270
Elektrik bağlantısı4 pinli, M8x1, Merkezi fiş, Yuvarlak tasarım
Montaj tipiAlt taban üzerinde, Geçiş deliği ve vida ile
Pilot hava portu 12/14ISO 15407-1'e göre taban plakası boyutu 26 mm
Pilot egzoz portu 82/84Kanallı, Standarda göre kanalsız, Her ikisi:
Malzemelere ilişkin notRoHS uyumlu
Sızdırmazlık malzemesiFloro kauçuk, HNBR, NBR
Gövde malzemesiBasınçlı döküm alüminyum
Aksesuarlar 34
FESTO VSVA-B-P53U-ZH-A1-1R2L motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| U-1/4-B | Silencer · Silencer | |
| NAS-1/4-01-VDMA | Individual sub-base · Connection accessories | |
| QS-G1/8-6 | Push-in fitting · Fittings | |
| QS-G1/4-10 | Push-in fitting · Fittings | |
| IBS-9X20 | Inscription label · General accessories | |
| NSC-1/2-01-VDMA | Isolating disc · General accessories | |
| NDV-01-VDMA | Cover plate · General accessories | |
| NAW-1/4-01-VDMA | Manifold sub-base · Connection accessories | |
| NEV-01-VDMA | End plate kit · Connection accessories | |
| VABF-S3-1-R1C2-C-6 | Regulator plate · Connection accessories | |
| VABF-S3-1-R1C2-C-10 | Regulator plate · Connection accessories | |
| NEBA-M8G4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NSC-1/8-01-VDMA | Isolating disc · Connection accessories | |
| NZV-01/02-VDMA | Intermediate plate · Connection accessories | |
| NEV-02-01-VDMA | End plate kit · Connection accessories | |
| VABF-S3-1-R3C2-C-6 | Regulator plate · Connection accessories | |
| VABF-S3-1-R3C2-C-10 | Regulator plate · Connection accessories | |
| VABF-S3-1-R2C2-C-6 | Regulator plate · Connection accessories | |
| VABF-S3-1-R2C2-C-10 | Regulator plate · Connection accessories | |
| VABF-S3-1-R4C2-C-6 | Regulator plate · Connection accessories | |
| VABF-S3-1-R4C2-C-10 | Regulator plate · Connection accessories | |
| VABF-S3-1-R5C2-C-6 | Regulator plate · Connection accessories | |
| VABF-S3-1-R5C2-C-10 | Regulator plate · Connection accessories | |
| VABF-S3-1-L1D1-C | Vertical pressure shut-off plate · Connection accessories | |
| VABF-S3-1-F1B1-C | Throttle plate · Connection accessories | |
| VABF-S3-1-P1A3-G14 | Vertical pressure supply plate · Connection accessories | |
| VABF-S3-1-R6C2-C-6 | Regulator plate · Connection accessories | |
| VABF-S3-1-R6C2-C-10 | Regulator plate · Connection accessories | |
| VABF-S3-1-R7C2-C-6 | Regulator plate · Connection accessories | |
| VABF-S3-1-R7C2-C-10 | Regulator plate · Connection accessories | |
| NEBA-M8G4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-10-N-LE4 | Connecting cable · Connecting cables |
