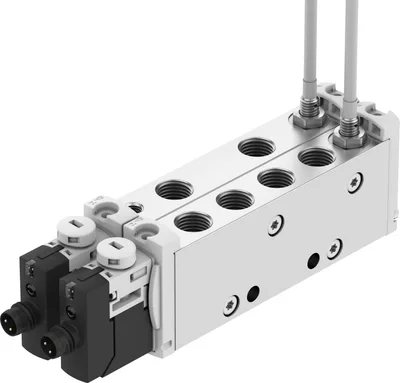

Festo VOFT-L14-T62-MZT2-G18-1M8RL-2APC
Kontrol bloğu. Anahtarlama konumu algılamalı 6/2 yollu valf. DIN 13849'a göre güvenlik fonksiyonları için uygun. 1 kanallı ve 2 kanallı versiyonlarda mevcuttur. Makinelerin modernizasyonunda güvenlik yükseltmeleri için de ideal
Valf fonksiyonu6/2 yollu valf, monostabil, iki kanallı
Kumanda tipiElektrikli
Yapı genişliği29
Pnömatik çalışma portuG1/8
Çalışma gerilimi24 V DC
Çalışma basıncı0, 1
Ürün Hakkında
Kontrol bloğu. Anahtarlama konumu algılamalı 6/2 yollu valf. DIN 13849'a göre güvenlik fonksiyonları için uygun. 1 kanallı ve 2 kanallı versiyonlarda mevcuttur. Makinelerin modernizasyonunda güvenlik yükseltmeleri için de ideal
Festo VOFT-L14-T62-MZT2-G18-1M8RL-2APC
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Valf fonksiyonu6/2 yollu valf, monostabil, iki kanallı
Kumanda tipiElektrikli
Yapı genişliği29
ISO 8778'e göre standartlaştırılmış nominal debi400
Standart nominal debi (DIN 1343'e göre standartlaştırılmış)360
Pnömatik çalışma portuG1/8
Çalışma gerilimi24 V DC
Çalışma basıncı0, 1
Çalışma basıncı0, 10
Çalışma basıncı0, 145
TasarımPistonlu sürgülü valf
Sıfırlama tipiMekanik yay
Koruma sınıfıIP65
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
Egzoz havası fonksiyonuKısılamaz
Sızdırmazlık prensibiYumuşak
Montaj konumuHerhangi
Standarda uygunlukEN 60947-5-2
Manuel kumandaKilitlemesiz
Pilotlama tipiPilot kumandalı
Pilot hava beslemesiHarici
Akış yönüGeri döndürülemez
Sembol00997537
Ölçüm prensibiEndüktif
BindirmeNegatif örtme
Ters kutup korumasıTüm elektrik bağlantıları için
Sensör ters kutup korumasıTüm elektrik bağlantıları için
Zorunlu dinamikleştirme notuBu konudaki güncel bilgiler Teknik Rapor V'de bulunabilir
Anahtarlama konumu göstergesiLED
Sinyal durum göstergesiSarı LED, valf kontrolü
Anahtarlama konumu algılamaSensörlü normal konum
Sensör anahtarlama durumu göstergesiLED
Pilot basıncı0.35, 0.8
Pilot basıncı3.5, 8
b değeri0.45
C değeri1.5
Kapanma süresi65
Açma anahtarlama süresi14
Valf - sensör açma anahtarlama süresi11
Valf - sensör kapanma anahtarlama süresi70
DC çalışma gerilimi aralığı24
Çalışma oranı100%
0 sinyalinde maks. pozitif test darbesi800
1 sinyalde maks. negatif test darbesi400
Nominal çalışma gerilimi DC24
Karakteristik bobin verileri24 V DC: Düşük akım fazı 0.4 W, yüksek akım fazı 1.0 W
İzin verilen gerilim dalgalanmaları-10%
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkün değil
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 2 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı CRC2 - Orta korozyon yükü
LABS (PWIS) uygunluğuVDMA24364 bölge III
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 5
Depolama sıcaklığı-10, 60
Ortam sıcaklığı (akışkan)-5, 50
Ses basınç seviyesi64
Doğrudan ve dolaylı temasa karşı korumaPELV
Pilot akışkanISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Ortam sıcaklığı-5, 50
Nominal kullanım rakımıVDE 0580'e göre 1000 m
Ürün ağırlığı280
Çalışma gerilimi aralığı, DC sensör10, 30
Sensör kısa devre dayanımıEvet
Sensör boşta akımı10
Maks. çıkış akımı sensör200
Maks. anahtarlama frekansı, sensör5000
Sensör artık dalgalanması±10%
Sensör gerilim düşümü2
Elektrik bağlantısı2x fiş, 3 pinli, M8x1 A kodlu, EN 61076-2-104'e göre
Sensör bağlantısıKablo, 3 pinli, 2.5 m
Montaj tipiM4 vida için geçiş deliği ile
Pilot hava portu 14M5
Pnömatik bağlantı, port 1G1/8
Pnömatik bağlantı, port 2G1/8
Pnömatik bağlantı, port 3G1/8
Pnömatik bağlantı, port 4G1/8
Pnömatik bağlantı, port 5G1/8
Pnömatik bağlantı 6G1/8
Malzemelere ilişkin notRoHS uyumlu
Sızdırmazlık malzemesiFloro kauçuk, HNBR, NBR
Gövde malzemesiDövme alüminyum alaşımı
Kablo kılıfı malzemesiPVC
Vida malzemesiÇelik, kimyasal nikel kaplı
Anahtarlama elemanı fonksiyonuN/C kontak
Aksesuarlar 37
Festo VOFT-L14-T62-MZT2-G18-1M8RL-2APC motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| QS-1/8-6 | Push-in fitting · Push-in fittings | |
| QS-1/8-4 | Push-in fitting · Push-in fittings | |
| QS-1/8-8 | Push-in fitting · Push-in fittings | |
| QS-1/8-4-I | Push-in fitting · Push-in fittings | |
| QS-1/8-6-I | Push-in fitting · Push-in fittings | |
| QS-1/8-8-I | Push-in fitting · Push-in fittings | |
| QS-V0-1/8-6 | Push-in fitting · Push-in fittings | |
| QS-V0-1/8-8 | Push-in fitting · Push-in fittings | |
| UC-1/8 | Silencer · Silencer | |
| QS-1/8-5/16-I-U-M | Push-in fitting · Push-in fittings | |
| QS-1/8-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| QS-G1/8-6 | Push-in fitting · Push-in fittings | |
| QS-G1/8-4 | Push-in fitting · Push-in fittings | |
| QS-G1/8-8 | Push-in fitting · Push-in fittings | |
| QS-G1/8-4-I | Push-in fitting · Push-in fittings | |
| QS-G1/8-6-I | Push-in fitting · Push-in fittings | |
| QS-G1/8-8-I | Push-in fitting · Push-in fittings | |
| QS-V0-G1/8-6 | Push-in fitting · Push-in fittings | |
| QS-V0-G1/8-8 | Push-in fitting · Push-in fittings | |
| QS-1/8-10 | Push-in fitting · Push-in fittings | |
| QS-1/8-10-I | Push-in fitting · Push-in fittings | |
| UO-1/8 | Silencer · Silencer | |
| QS-1/8-4-100 | Push-in fitting · Push-in fittings | |
| QS-1/8-8-50 | Push-in fitting · Push-in fittings | |
| QS-1/8-6-100 | Push-in fitting · Push-in fittings | |
| QS-G1/8-4-100 | Push-in fitting · Push-in fittings | |
| QS-G1/8-6-100 | Push-in fitting · Push-in fittings | |
| QS-G1/8-8-50 | Push-in fitting · Push-in fittings | |
| QS-V0-1/8-4 | Push-in fitting · Push-in fittings | |
| QS-G1/8-10-I | Push-in fitting · Push-in fittings | |
| QS-G1/8-10-I-100 | Push-in fitting · Push-in fittings | |
| QS-G1/8-4-I-100 | Push-in fitting · Push-in fittings | |
| QS-G1/8-6-I-100 | Push-in fitting · Push-in fittings | |
| QS-G1/8-8-I-100 | Push-in fitting · Push-in fittings | |
| QS-1/8-6-I-100 | Push-in fitting · Push-in fittings | |
| QS-1/8-8-I-50 | Push-in fitting · Push-in fittings | |
| QS-1/8-4-I-100 | Push-in fitting · Push-in fittings |
