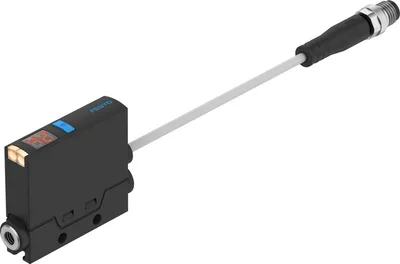

Festo SFAE-1U-M5F-PNLK-PNVB-0.3M8
Akış sensörü. Verimli uzaktan parametrelendirme için akıllı IO-Link® iletişimi. Yalnızca 10 mm ızgara genişliğiyle kompakt boyut. Yüzde debi oranını gösteren LED ekran. Ayarlanabilir analog gerilim çıkışı. Sezgisel tek tuşla kullanım ve teach-in. Değiştirilebilir anahtarlama çıkışları (PNP/NPN, NO/NC)
Sembol00997566, 00997717
OnayRCM
Malzemelere ilişkin notRoHS uyumlu
Ölçülen değişkenHacim, Hacimsel debi
Akış yönüTek yönlü
Ölçüm prensibitermal
Ürün Hakkında
Akış sensörü. Verimli uzaktan parametrelendirme için akıllı IO-Link® iletişimi. Yalnızca 10 mm ızgara genişliğiyle kompakt boyut. Yüzde debi oranını gösteren LED ekran. Ayarlanabilir analog gerilim çıkışı. Sezgisel tek tuşla kullanım ve teach-in. Değiştirilebilir anahtarlama çıkışları (PNP/NPN, NO/NC)
Festo SFAE-1U-M5F-PNLK-PNVB-0.3M8
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Sembol00997566, 00997717
OnayRCM
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)İngiltere EMC talimatlarına göre, İngiltere RoHS talimatlarına göre
Malzemelere ilişkin notRoHS uyumlu
Ölçülen değişkenHacim, Hacimsel debi
Akış yönüTek yönlü
Ölçüm prensibitermal
Ölçüm yöntemiIsı kaybı
Debi ölçüm aralığı başlangıç değeri0
Debi ölçüm aralığı son değeri1
Çalışma basıncı-0.09, 1
Çalışma basıncı-0.9, 10
Çalışma basıncı-13.05, 145
Aşırı yük basıncı1.6
Aşırı yük basıncı16
Aşırı yük basıncı232
Çalışma ortamıArgon, ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava, Karbondioksit, Azot
Çalışma ve pilot ortamı hakkında notEster yağı < 0.1mg/m³, ISO 8573-1:2010 [-:-:2] uyarınca
Ortam sıcaklığı (akışkan)0, 50
Ortam sıcaklığı0, 50
Nominal sıcaklık23
ADC çözünürlüğü12
Debi doğruluğu± (5% o.m.v. + 2% FS)
Tekrarlama hassasiyeti ofseti ± %FS0.5
Tekrarlama doğruluğu aralığı ± %FS1
Aralık sıcaklık katsayısı ± %FS/K cinsindenTipik ±0.3% FS/K
Anahtarlama çıkışı2 x PNP veya 2 x NPN, değiştirilebilir
Anahtarlama fonksiyonuPencere karşılaştırıcı, Eşik değer karşılaştırıcı, Değişken histerezisli eşik değer
Anahtarlama elemanı fonksiyonuNC veya NO, değiştirilebilir
Açma süresi10
Kapanma süresi10
Maks. çıkış akımı100
Analog çıkış0 - 10 V, 1 - 5 V
Debi karakteristik eğrisi başlangıç değeri0
Debi karakteristik eğrisi bitiş değeri1
Çıkış karakteristik eğrisi başlangıç değeri0
Çıkış karakteristik eğrisi son değeri10
Yükselme süresi10
Gerilim çıkışı min. yük direnci10
Gösterge aralığı başlangıç değeri0
Gösterge aralığı son değeri99
Kısa devre akım değeriEvet
Aşırı yük korumasıMevcut
ProtokolIO-Link®
IO-Link, revizyon IDV1.1
IO-Link, cihaz profiliFirmware güncellemesi, Fonksiyon bulucu, Fonksiyon Ürün URI, Fonksiyon miktar algılama, Tanımlama ve teşhis, Smart Sensor - SSP 4.1.1
IO-Link, iletim hızıCOM3
IO-Link, SIO modu desteğiEvet
IO-Link, port tipiSınıf A
IO-Link, proses verisi uzunluğu çıkış0
IO-Link, proses verisi uzunluğu giriş32
IO-Link, Proses verisi içeriği INDebi ölçümü 16 bit MDC, Debi izleme 2 bit SSC, Hacim darbesi 1 bit SSC
IO-Link, servis verisi INCihaz sıcaklığı 16 bit, Hacim ölçümü 32 bit, Ortam sıcaklığı 16 bit
IO-Link, minimum çevrim süresi0.7
IO-Link, veri depolama gerekli500
DC çalışma gerilimi aralığı22, 26
Yüksüz besleme akımı30
Ters kutup korumasıTüm elektrik bağlantıları için
Elektrik bağlantısı 1, bağlantı tipiFişli kablo
Elektrik bağlantısı 1, konnektör sistemiM8x1, A kodlu, EN 61076-2-104 uyarınca
Elektrik bağlantısı 1, bağlantı/damar sayısı4
Elektrik bağlantısı 1, montaj tipiVidalı kilit, Döndürülebilir
Elektrik bağlantısı 1, uyumlu montaj tipiDöndürülebilir/döndürülemez vidalı kilit ile uyumlu
Elektrik bağlantısı 1, bağlantı düzeni00991171
Vidalı kilit malzemesiPirinç, nikel kaplı
Kablo uzunluğu0.3
Kablo kılıfı malzemesiTPE-U(PUR)
Maks. kablo uzunluğu30 M
Montaj tipiHat içi montaj, Geçiş delikli, Aksesuarlarla
Montaj konumuHerhangi
Pnömatik bağlantıDişi diş M5
Pnömatik bağlantı, çıkış yönüDüz
Ürün ağırlığı20.1
Gövde malzemesiTakviyeli PA
Akışkanla temas eden malzemeEloksallı dövme alüminyum alaşımı, Epoksi, NBR, Takviyeli PA, Proses talimatı, Yüksek alaşımlı paslanmaz çelik
Ekran tipiLED gösterge, 2 haneli
Gösterilebilir birimler%FS
Hazır durumu göstergesiLED
Anahtarlama durumu göstergesiSarı LED
Ayar seçenekleriIO-Link®, Öğretme, Ekran ve butonlar ile
Kurcalamaya karşı korumaIO-Link®, PIN kodu
Eşik değeri ayar aralığı0, 99
Histerezis ayar aralığı0, 9.9
Koruma sınıfıIP40
Basınç düşümü50
Koruma sınıfıIII
Korozyon direnci sınıfı CRC2 - Orta korozyon yükü
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 4
Kirlilik derecesi3
Aksesuarlar 42
Festo SFAE-1U-M5F-PNLK-PNVB-0.3M8 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| QSM-M5-3-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-3 | Push-in fitting · Push-in fittings | |
| QSM-M5-4 | Push-in fitting · Push-in fittings | |
| QSM-M5-6 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I | Push-in fitting · Push-in fittings | |
| QSML-M5-3 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-4 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-6 | Push-in L-fitting · Push-in fittings | |
| SAMH-FE-A | Mounting bracket · Mounting accessories | |
| NEBA-M8G4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-10-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-10-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-0.5-N-M12G4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-1-N-M12G4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-2.5-N-M12G4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-5-N-M12G4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-0.5-N-M8G4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-1-N-M8G4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-2.5-N-M8G4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-5-N-M8G4 | Connecting cable · Connecting cables | |
| QSM-M5-1/8-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-3/16-I-U-M | Push-in fitting · Push-in fittings | |
| QSML-M5-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-6-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-4-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M5-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-5/32-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-2 | Push-in fitting · Push-in fittings | |
| QSML-M5-2 | Push-in L-fitting · Push-in fittings |
